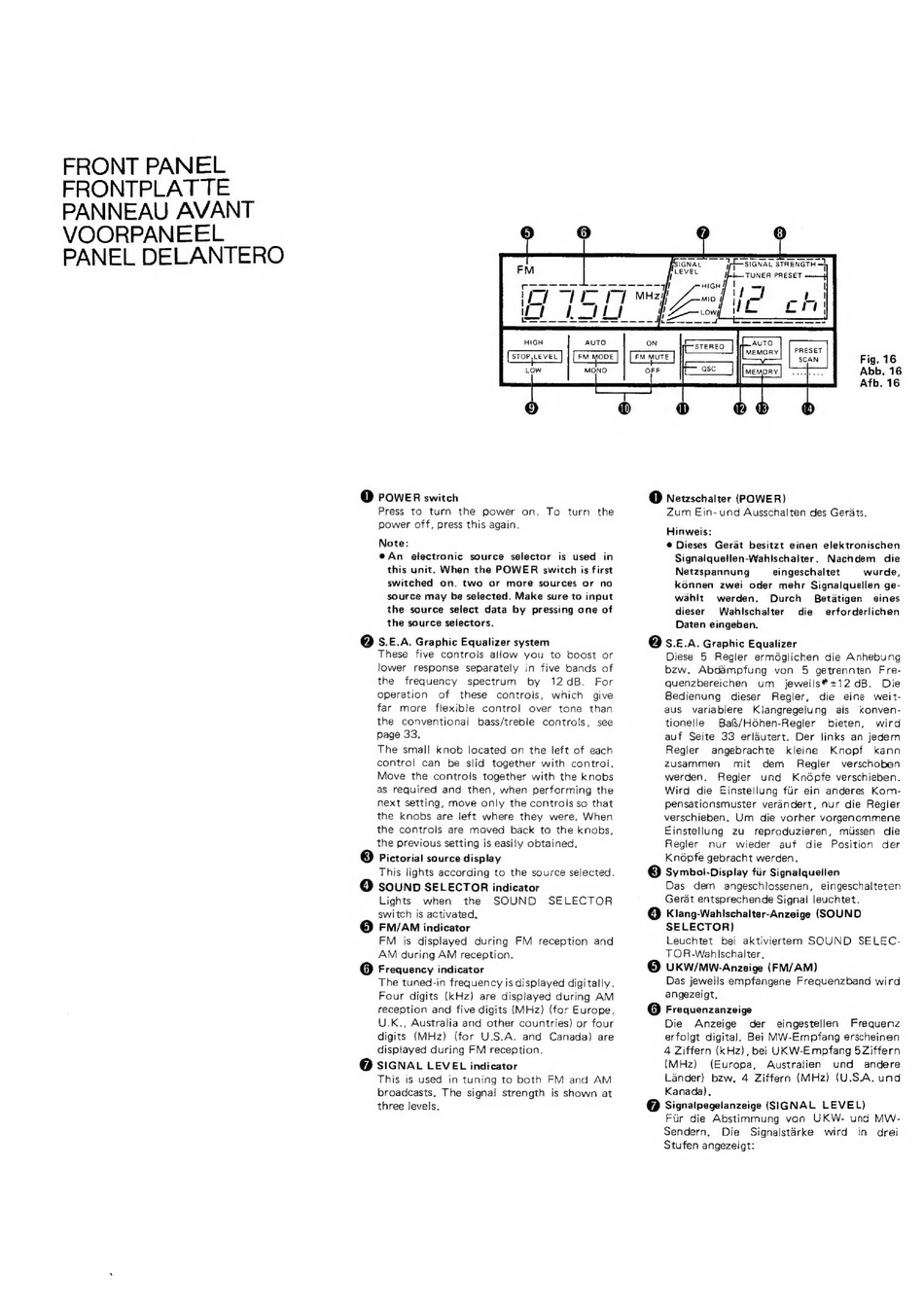

FRONT PANEL
FRONTPLAT TE
PANNEAU AVANT
VOORPANEEL
PANEL DELANTERO
HIGH
= SIGNAL STRENGTH =
TUNER
PRESET
PRESET
[stor LeveL
FM MODE
FM MUTE
SCAN
Fig. 16
LOW
MONO.
@ POWER switch
Press
to turn
the
power
on.
To
turn
the
power off, press this again.
Note:
e@An
electronic
source
selector
is used
in
this unit. When the POWER
switch is first
switched
on. two
or more
sources or no
source may be selected. Make sure to input
the source
select data by pressing one of
the source selectors.
@ S.E.A. Graphic Equalizer system
These
five controls
allow you
to boost
or
lower
response
separately
in five bands
of
the
frequency
spectrum
by
12dB.
For
operation
of
these
controls,
which
give
far more
flexible
control
over
tone
than
the
conventional
bass/treble
controls,
see
page 33,
The small knob located on the left of each
control
can
be slid together with
control.
Move
the controis
together with the knobs
as required and then, when
performing the
next setting, move only the controls so that
the knobs
are left where
they
were.
When
the controls are moved
back to the knobs,
the previous setting is easily obtained.
8 Pictorial source display
This lights according to the source selected.
© SOUND SELECTOR
indicator
Lights
when
the
SOUND
SELECTOR
switch is activated,
© FM/AM indicator
FM
is displayed
during
FM
reception
and
AM during AM reception.
(6) Frequency indicator
The tuned-in frequency is displayed digitally.
Four digits (kHz)
are displayed during AM
reception and five digits (MHz) (for Europe,
U.K., Australia and other countries) or four
digits (MHz)
(for U.S.A. and
Canada) are
displayed during FM reception.
@ SIGNAL LEVEL indicator
This
is used
in tuning to both
FM
and AM
broadcasts, The signal strength
is shown at
three levels.
OFF
Abb. 16
Afb. 16
@ Netzschalter (POWER)
Zum Ein- und Ausschalten des Gerats.
Hinweis:
© Dieses
Gerat besitzt einen elektronischen
Signalquellen-Wahlschalter.
Nachdem
die
Netzspannung
eingeschaltet
wurde,
konnen
zwei oder mehr Signalquelien ge-
wahit
werden.
Durch
Betatigen
eines
dieser
Wahlschalter
die
erforderlichen
Daten eingeben.
@ S.E.A. Graphic Equalizer
Diese
5 Regler ermdglichen
die Anhebung
bzw.
Abdampfung
von
5 getrennten
Fre-
quenzbereichen
um
jeweils®+12 dB.
Die
Bedienung
dieser
Regler,
die
eine
weit-
aus
variablere
Klangregelung
als
konven-
tionelle
Bafg/H6hen-Regler
bieten,
wird
auf Seite 33 erlautert. Der links an jedem
Regler
angebrachte
kleine
Knopf
kann
Zusammen
mit
dem
Regler
verschoben
werden,
Regler
und
Kndpfe verschieben.
Wird
die Einstellung fir ein anderes
Korm-
pensationsmuster
verandert,
nur die Regier
verschieben.
Um
die vorher vorgenommene
Einstellung
zu
reproduzieren,
mussen
die
Regler
nur
wieder
auf
die
Position
der
Knépfe gebracht werden.
© Symbol-Display fiir Signalquelien
Das
dem
angeschlossenen,
eingeschaiteten
Gerat entsprechende Signal leuchtet.
@ Kiang-Wahlschalter-Anzeige (SOUND
SELECTOR)
Leuchtet
bei aktiviertem SOUND
SELEC-
TOR-Wahlschalter,
© UKW/MW-Anzeige (FM/AM)
Das jeweils empfangene
Frequenzband wird
angezeigt.
6 Frequenzanzeige
Die
Anzeige
der
eingestellen
Frequenz
erfolgt digital. Bei MW-Empfang erscheinen
4 Ziffern (kHz), bei UKW-Empfang 5 Ziffern
(MHz)
(Europa,
Australien
und
andere
Lander)
bzw. 4 Ziffern (MHz) (U.S.A. und
Kanada).
@ Signaipegelanzeige (SIGNAL
LEVEL)
Fur die Abstimmung
von
UKW-
und MW-
Sendern,
Die
Signalstarke
wird
in
drei
Stufen angezeigt:
