Granudos 10-CPR Touch XL, Dosiereinheit
und den Schaltkörper vorsichtig reinigen. Den neuen Dichtring einbauen. In umgekehrter
Reihenfolge zusammenbauen.
7.1.4
106

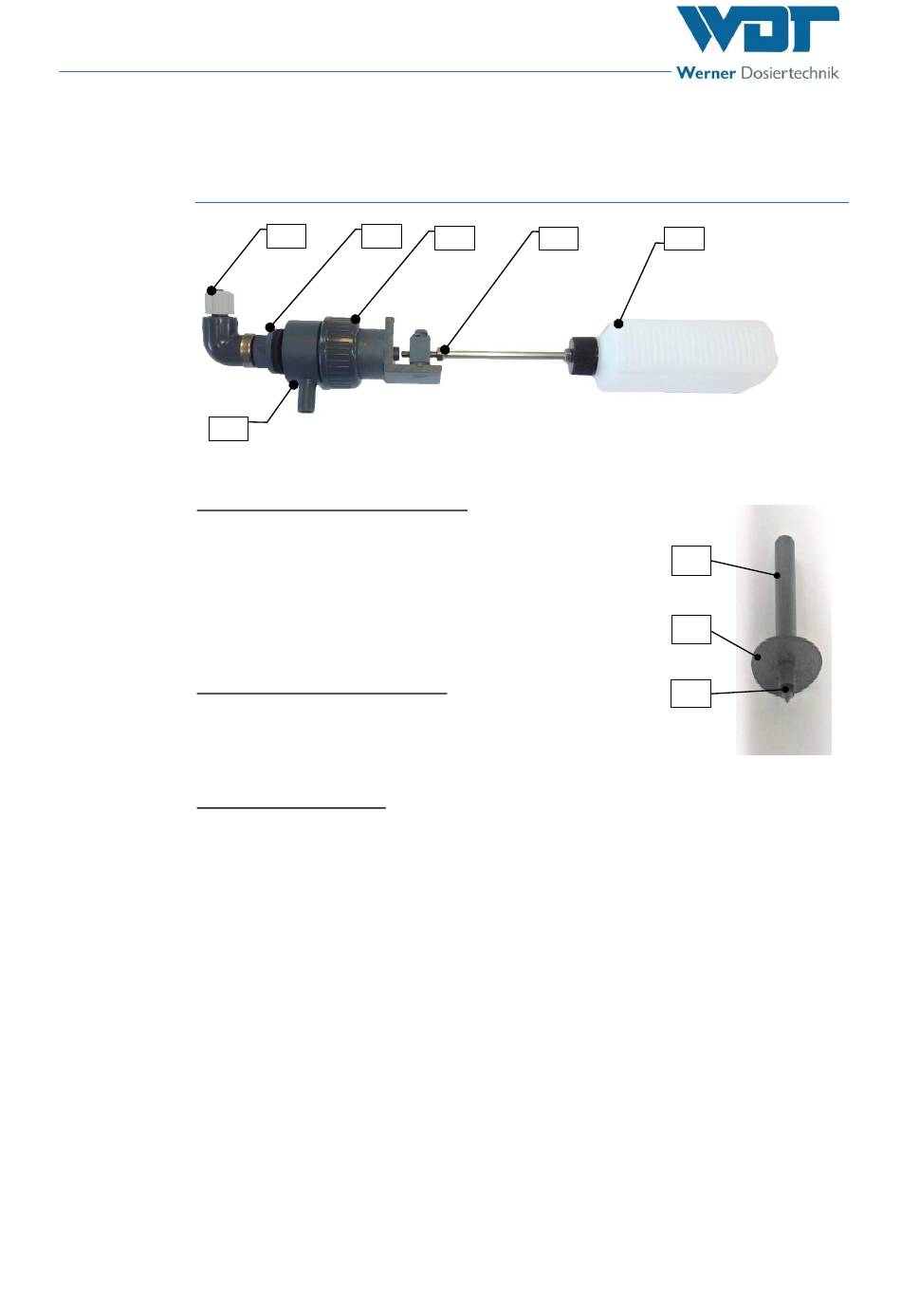

Abbildung 26, Schwimmerregelventil komplett und Stößel Schwimmerventil
Übersicht Schwimmerventil komplett
101. Schlauchverbinder Spülwasserschlauch 6x1mm
102. 3/8"-Mutter mit Dichtung
103. Überwurfmutter für Schwimmer-Baugruppe
104. Einstellschraube Wasserniveau
105. Schwimmer 250ml
106. Schwimmerventilkörper
Übersicht Stößel Schwimmerventil
108. Membran-Kolben
109. Dichtmembrane
110. Ventilkonus mit O-Ring Dichtung
Dichtmembrane wechseln
Überwurfmutter (103) lösen und das Oberteil des Schwimmerventils abnehmen. Die Bau-
gruppe Membranventil innen (108-110) herausnehmen, den Ventilkonus vom Membran-
Kolben (108) ziehen und eine neue Dichtmembrane (109) auf den Ventilkonus montieren.
Den O-Ring am Ventilkonus (110) ebenfalls auswechseln. In umgekehrter Reihenfolge zu-
sammenbauen. Wasserniveau in der Spülwanne neu einstellen. Siehe dazu Abschnitt 5.2.7.
