Granudos 10-CPR Touch XL, Dosiereinheit
3.2.3
Der dargestellte Dosiertrichter (7) ist im Kunststoffgehäuse eingehängt und dient zur
Dosierung des Chlorgranulates in die Löse- und Spüleinrichtung (12).
23
24
Der Chlor-Dosiertrichter (7) besteht aus:
7.
22. Magnetklopfer (mit Klemmgehäuse)
23. Dosiermotor
24. Motorhalterung
25. Chlor-Leerschalter (Option)
26. Reinigungs-Stopfen
27. Dosierschnecke (nicht sichtbar)
28. Dosierrohr (mit Heizung)
Die Dosiereinrichtung besteht aus dem Dosiertrichter (7) mit einem Fassungsvermögen
von etwa 5kg und der Dosiereinheit, die aus dem Dosiermotor (23) mit Flansch, der
Dosierschnecke (27), der Motorhalterung (24), sowie dem beheizten Dosierrohr (28),
mit Dosierrohr besteht.
Die Beheizung des Dosierrohres verhindert eine Kondensation von Wasserdampf, was zu
einer Blockierung der Dosierung führen könnte. Die Dosiereinheit ist unten in den
Dosiertrichter eingeschraubt.
Der Dosiertrichter wird mit dem Deckel entweder dicht verschlossen, oder es wird mit
einem transparenten Adapterring gearbeitet, bei dem ein 10kg Eimer direkt auf den
Dosiertrichter aufgesetzt werden kann, siehe Abbildung 5.
Zum Eimerwechsel und für Wartungsarbeiten an der Dosierung wird die Dosierein-
richtung komplett nach oben aus dem Gehäuse herausgenommen.
Die Dosierschnecke (27) fördert das Calciumhypochlorit-Granulat aus dem Dosiertrichter
in das Spülrohr (46) der darunterliegenden Löseeinrichtung. Zur Lockerung des
Chlorgranulates ist ein Magnetklopfer (22) eingebaut, der bei jedem Dosiervorgang dem
Dosiertrichter einen kurzen Schlag versetzt und so eine Brückenbildung des Granulates
über der Dosierschnecke verhindert.
Index: 00 Änderungsdatum: 15.07.2016
Chlordosierung (Standard)
7
22
2
4

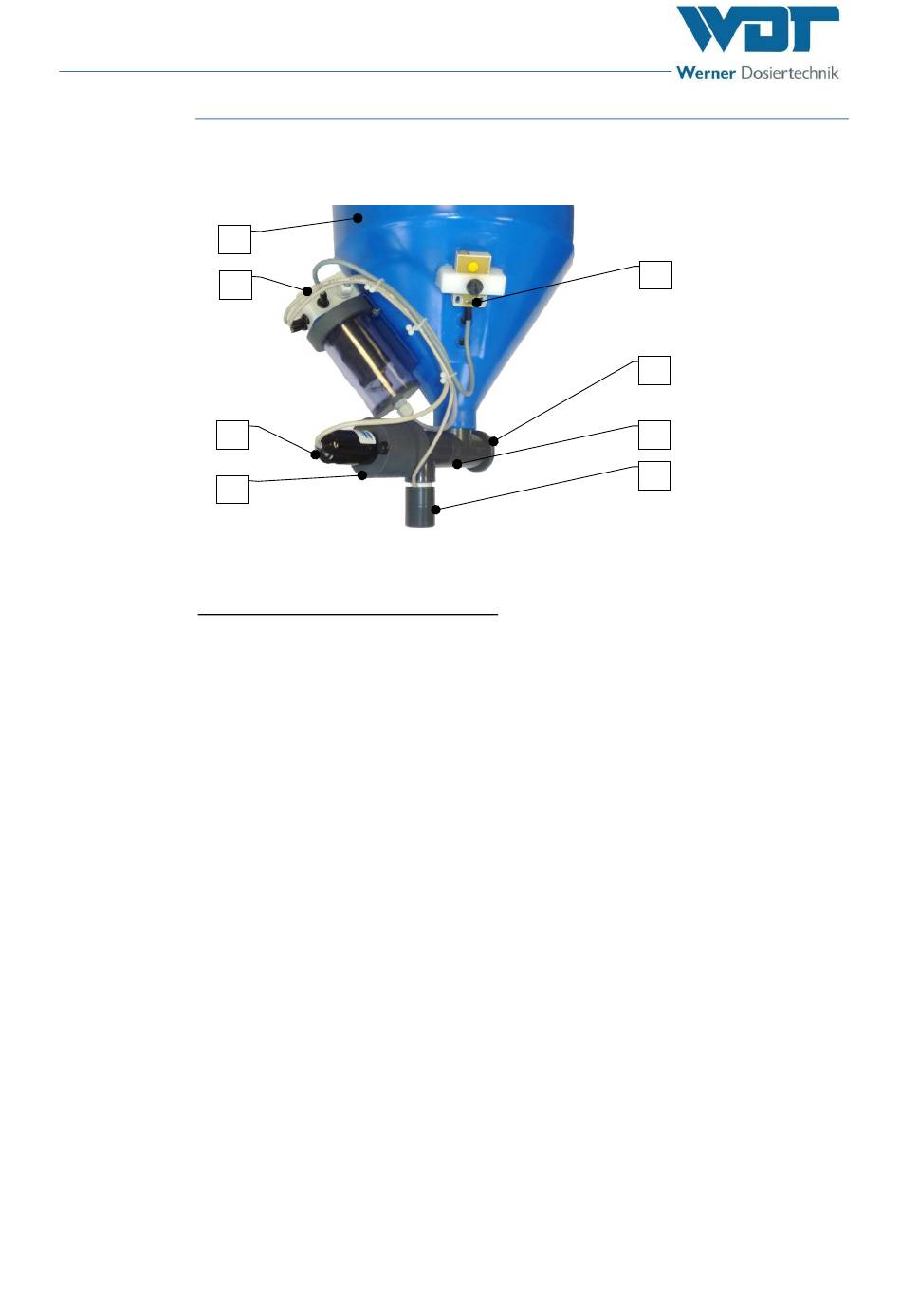

Abbildung 4, Dosiertrichter
Dosiertrichter
BA-Nr.: BA SW 002-00 Granudos 10-CPR Dosiereinheit DE.docx
25
8
26
9
27
10
28
7
