Granudos 10-CPR Touch XL, Dosiereinheit

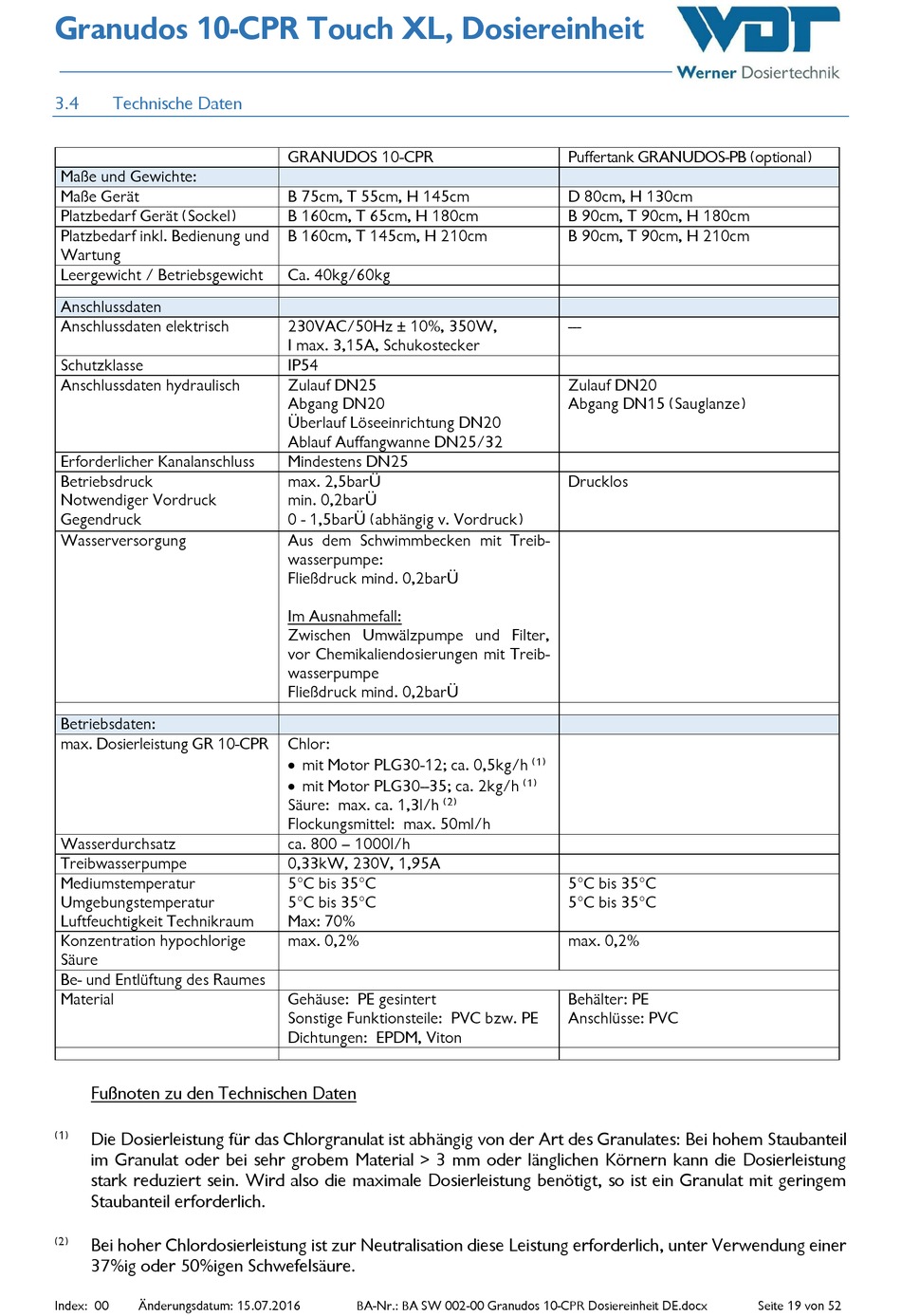

3.4 Technische Daten
Maße und Gewichte:
Maße Gerät
Platzbedarf Gerät (Sockel)
Platzbedarf inkl. Bedienung und
Wartung
Leergewicht / Betriebsgewicht
Anschlussdaten
Anschlussdaten elektrisch
Schutzklasse
Anschlussdaten hydraulisch
Erforderlicher Kanalanschluss
Betriebsdruck
Notwendiger Vordruck
Gegendruck
Wasserversorgung
Betriebsdaten:
max. Dosierleistung GR 10-CPR
Wasserdurchsatz
Treibwasserpumpe
Mediumstemperatur
Umgebungstemperatur
Luftfeuchtigkeit Technikraum
Konzentration hypochlorige
Säure
Be- und Entlüftung des Raumes
Material
Fußnoten zu den Technischen Daten
(1) Die Dosierleistung für das Chlorgranulat ist abhängig von der Art des Granulates: Bei hohem Staubanteil
im Granulat oder bei sehr grobem Material > 3 mm oder länglichen Körnern kann die Dosierleistung
stark reduziert sein. Wird also die maximale Dosierleistung benötigt, so ist ein Granulat mit geringem
Staubanteil erforderlich.
(2) Bei hoher Chlordosierleistung ist zur Neutralisation diese Leistung erforderlich, unter Verwendung einer
37%ig oder 50%igen Schwefelsäure.
Index: 00 Änderungsdatum: 15.07.2016
GRANUDOS 10-CPR
B 75cm, T 55cm, H 145cm
B 160cm, T 65cm, H 180cm
B 160cm, T 145cm, H 210cm
Ca. 40kg/60kg
230VAC/50Hz ± 10%, 350W,
I max. 3,15A, Schukostecker
IP54
Zulauf DN25
Abgang DN20
Überlauf Löseeinrichtung DN20
Ablauf Auffangwanne DN25/32
Mindestens DN25
max. 2,5barÜ
min. 0,2barÜ
0 - 1,5barÜ (abhängig v. Vordruck)
Aus dem Schwimmbecken mit Treib-
wasserpumpe:
Fließdruck mind. 0,2barÜ
Im Ausnahmefall:
Zwischen Umwälzpumpe und Filter,
vor Chemikaliendosierungen mit Treib-
wasserpumpe
Fließdruck mind. 0,2barÜ
Chlor:
 mit Motor PLG30-12; ca. 0,5kg/h
 mit Motor PLG30--35; ca. 2kg/h
Säure: max. ca. 1,3l/h (2)
Flockungsmittel: max. 50ml/h
ca. 800 – 1000l/h
0,33kW, 230V, 1,95A
5°C bis 35°C
5°C bis 35°C
Max: 70%
max. 0,2%
Gehäuse: PE gesintert
Sonstige Funktionsteile: PVC bzw. PE
Dichtungen: EPDM, Viton
BA-Nr.: BA SW 002-00 Granudos 10-CPR Dosiereinheit DE.docx
Puffertank GRANUDOS-PB (optional)
D 80cm, H 130cm
B 90cm, T 90cm, H 180cm
B 90cm, T 90cm, H 210cm
---
Zulauf DN20
Abgang DN15 (Sauglanze)
Drucklos
(1)
(1)
5°C bis 35°C
5°C bis 35°C
max. 0,2%
Behälter: PE
Anschlüsse: PVC
