Granudos 10-CPR Touch XL, Dosiereinheit
7.1.2.4 Dosierschnecke alleine auswechseln
a) Staubkappe vom Dosiermotor abziehen, alten Dichtsatz aus der Staubkappe
herausnehmen, Welle des Dosiermotors gut reinigen, frisches Silikonfett auf das
Kugellager streichen, Dichtscheibe 19/4x0,5 EPDM (11, Abbildung 22) auf die Welle
drücken. Filzscheibe (12, Abbildung 22) gut einfetten und aufschieben, Staubkappe
darüber schieben, altes Teflonband lösen und neues aufziehen ca. 3 Lagen.
b) Stirnfläche des Adapters der neuen Dosierschnecke mit Silikonfett bestreichen.
c) Dosierschnecke so auf die Motorwelle schieben, dass die Gewindestift auf der
Abflachung der Motorwelle ist, fest gegen den Motor drücken und Gewindestift fest
anziehen.
d) Motor mit Schnecke wieder in die gereinigte (!) Halterung schieben, Flansch
festschrauben – nicht zu fest – Schutzkappen auf die Schraubenköpfe drücken.
7.1.3
Übersicht Durchflussschalter
81. Durchflussschalter m. LED
82. Überwurfmutter für Durch-
83. Viton-Schlauch zur Spülwanne
84. Dichtring für Schaltkörper
85. Schaltkörper (in Saugrohr)
86. Saugrohr
87. Überwurfmutter Injektorzu-
88. Injektor
89. Injektordüse mit eingebauter
90. Überwurfmutter; und Injek-
7.1.3.1 Blende wechseln
Überwurfmuttern (87 + 90) lösen und den Injektor (88) herausnehmen. Am Ende des
Innengwindes der Injektordüse (89) ist die Düse durch einen O-Ring abgedichtet. Hebeln
Sie die Scheibe mit einem kleinen Schraubendreher heraus und legen sie in einem anderen
oder lassen die Blende hausgebaut. Je nach Bedarf.
7.1.3.2 Wechseln des Dichtrings (84) für den Schaltköper
Überwurfmutter (82) lösen und den Durchflussschalter (81) herausnehmen. Das
Saugrohr (86) aus dem Injektor (88) herausschrauben. Das Saugrohr drehen und den
Schaltkörper (85) aus dem Saugrohr herausschütteln. Den Dichtring (84) herausnehmen
Index: 00 Änderungsdatum: 15.07.2016
Injektor mit Durchflussschalter
flussschalter
lauf
Durchflussblende
tor-Auslass
BA-Nr.: BA SW 002-00 Granudos 10-CPR Dosiereinheit DE.docx
87
86
85
84
83

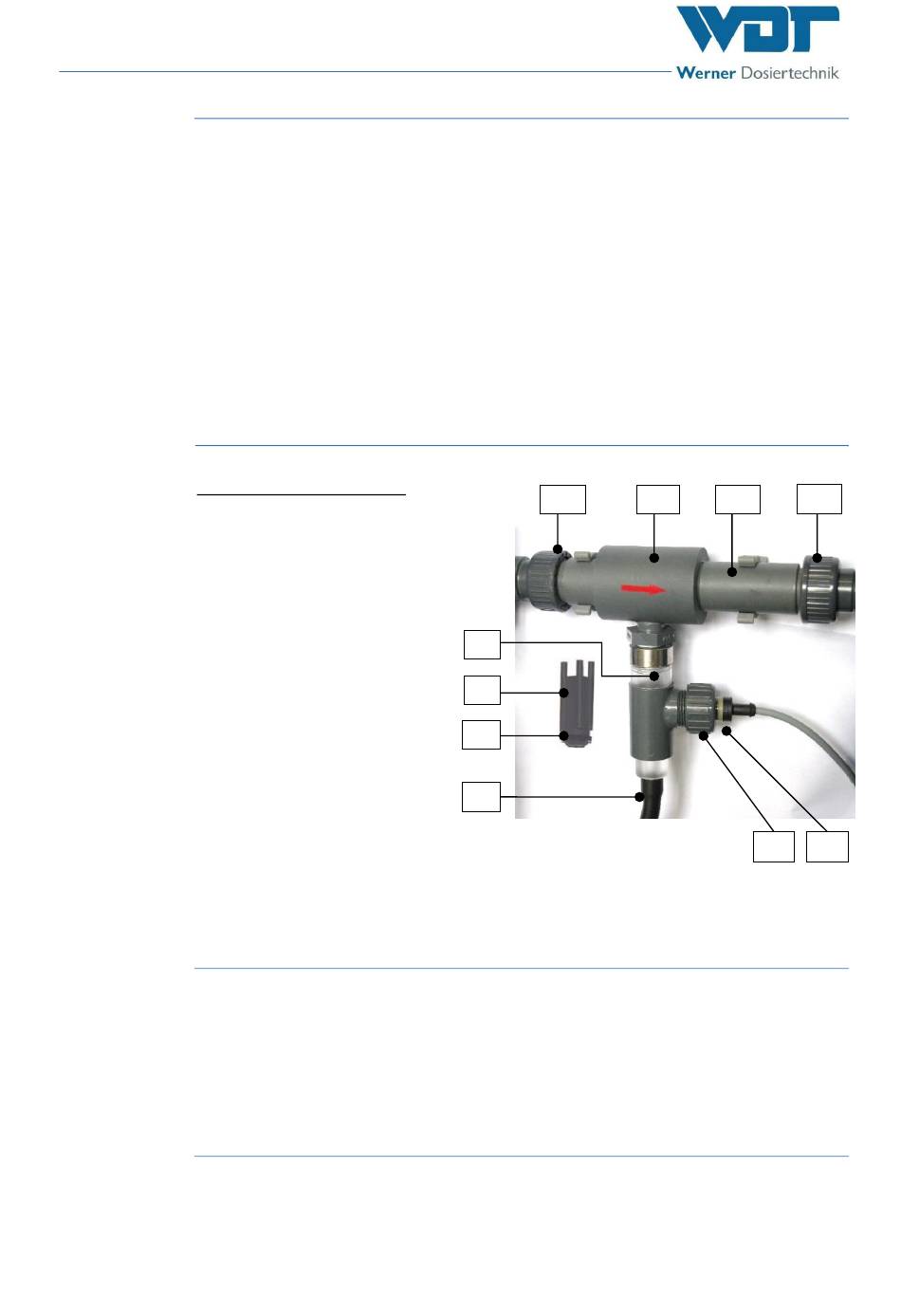

Abbildung 25, Durchflussschalter
88 89 90
82 81
