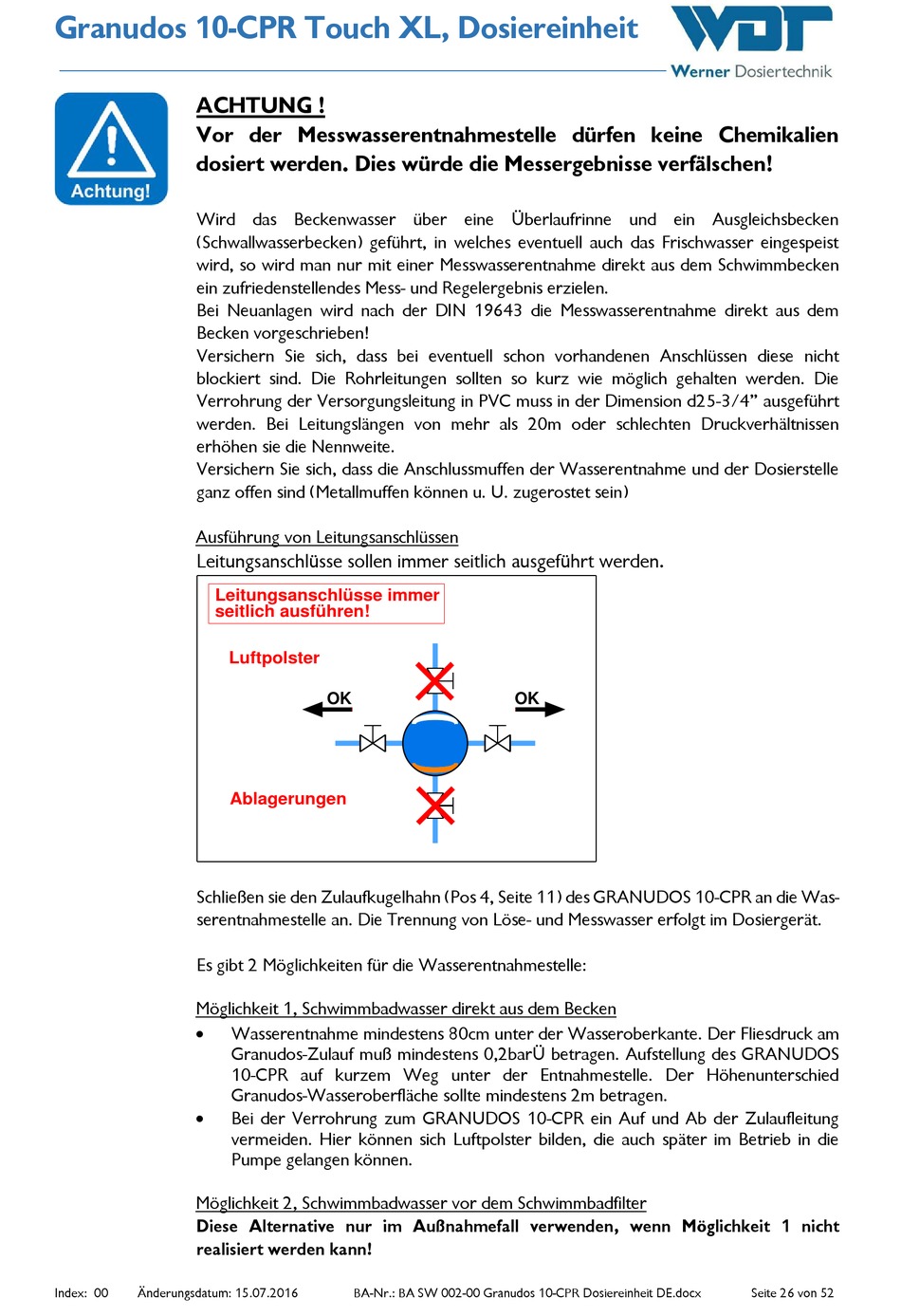

WDT Granudos 10-CPR Touch XL Betriebs- Und Montageanleitung Seite 26

Granudos 10-CPR Touch XL, Dosiereinheit
ACHTUNG !
Vor der Messwasserentnahmestelle dürfen keine Chemikalien
dosiert werden. Dies würde die Messergebnisse verfälschen!
Wird das Beckenwasser über eine Überlaufrinne und ein Ausgleichsbecken
(Schwallwasserbecken) geführt, in welches eventuell auch das Frischwasser eingespeist
wird, so wird man nur mit einer Messwasserentnahme direkt aus dem Schwimmbecken
ein zufriedenstellendes Mess- und Regelergebnis erzielen.
Bei Neuanlagen wird nach der DIN 19643 die Messwasserentnahme direkt aus dem
Becken vorgeschrieben!
Versichern Sie sich, dass bei eventuell schon vorhandenen Anschlüssen diese nicht
blockiert sind. Die Rohrleitungen sollten so kurz wie möglich gehalten werden. Die
Verrohrung der Versorgungsleitung in PVC muss in der Dimension d25-3/4" ausgeführt
werden. Bei Leitungslängen von mehr als 20m oder schlechten Druckverhältnissen
erhöhen sie die Nennweite.
Versichern Sie sich, dass die Anschlussmuffen der Wasserentnahme und der Dosierstelle
ganz offen sind (Metallmuffen können u. U. zugerostet sein)
Ausführung von Leitungsanschlüssen
Leitungsanschlüsse sollen immer seitlich ausgeführt werden.
Leitungsanschlüsse immer
seitlich ausführen!
Schließen sie den Zulaufkugelhahn (Pos 4, Seite 11) des GRANUDOS 10-CPR an die Was-
serentnahmestelle an. Die Trennung von Löse- und Messwasser erfolgt im Dosiergerät.
Es gibt 2 Möglichkeiten für die Wasserentnahmestelle:
Möglichkeit 1, Schwimmbadwasser direkt aus dem Becken


Möglichkeit 2, Schwimmbadwasser vor dem Schwimmbadfilter
Diese Alternative nur im Außnahmefall verwenden, wenn Möglichkeit 1 nicht
realisiert werden kann!
Index: 00 Änderungsdatum: 15.07.2016
Luftpolster
OK
Ablagerungen
Wasserentnahme mindestens 80cm unter der Wasseroberkante. Der Fliesdruck am
Granudos-Zulauf muß mindestens 0,2barÜ betragen. Aufstellung des GRANUDOS
10-CPR auf kurzem Weg unter der Entnahmestelle. Der Höhenunterschied
Granudos-Wasseroberfläche sollte mindestens 2m betragen.
Bei der Verrohrung zum GRANUDOS 10-CPR ein Auf und Ab der Zulaufleitung
vermeiden. Hier können sich Luftpolster bilden, die auch später im Betrieb in die
Pumpe gelangen können.
BA-Nr.: BA SW 002-00 Granudos 10-CPR Dosiereinheit DE.docx
OK
