Granudos 10-CPR Touch XL, Dosiereinheit
Elektrische Anbindung

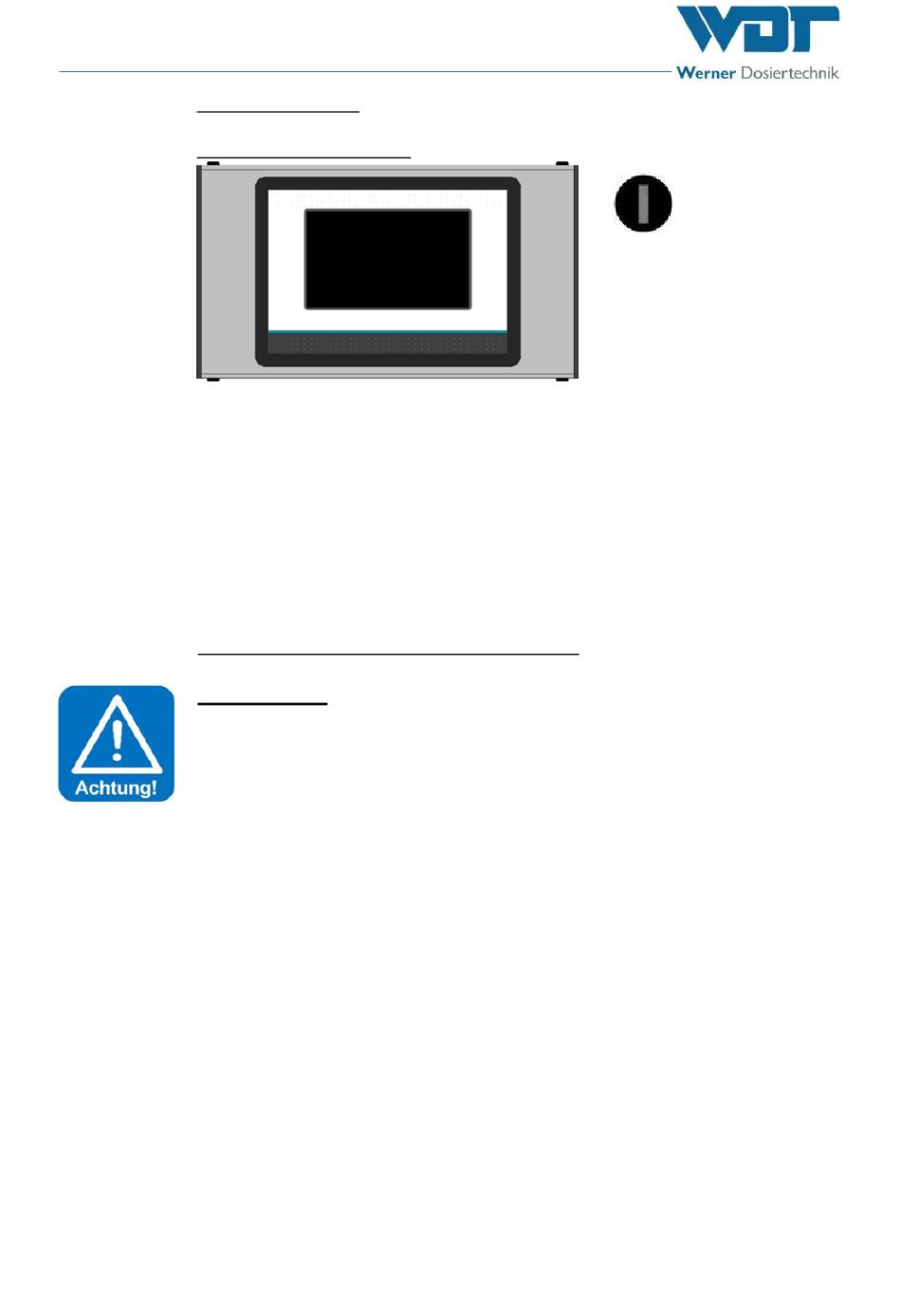

Gehäuse öffnen und schliesen
Der Displaydeckel kann für Installations- und Servicearbeiten je nach Gerätetyp entweder
nach links oder nach rechts geschwenkt werden. Zum Schwenken ist die Verschlussachse
zu entfernen. Die Verschlussachse ist an den beidseitigen Kunststoffschlitzschrauben zu
erkennen. Die andere Seite ist mit zwei Spreiznieten als Drehlager versehen.
Das Gerät muss mit Dauerspannung versorgt werden. D.h. die Spannungsversorgung darf
nicht mit der Filteranlage verriegelt werden. Für eine Verriegelung der Dosierung mit der
Schwimmbadfilteranlage steht ein digitaler Eingang zur Verfügung.
Zur Elektroinstallation siehe auch Klemmenpläne im Klemmgehäuse der Steuerung oder
unter Abschnitt 9.2
Signale an extern und von extern, siehe Klemmpläne
ACHTUNG !
Die externe Ansteuerung der Eingänge muss potentialfrei ausge-
führt werden.
Die maximale Kontaktbelastbarkeit der Relaiskontakte ist zu
beachten.
Die Elektroversorgung des Dosiergerätes muss immer gewährleistet sein.
Die externen Steuerein- und -ausgänge (Abschaltung bei Störungen, Desinfektionsdosie-
rung bei der Rückspülung etc.) sind im Steuergehäuse an den Klemmsteckern der Grund-
platte zu klemmen.
