Granudos 10-CPR Touch XL, Dosiereinheit
ACHTUNG !
Nicht zu fest anziehen, da sonst das PVC-Gewinde durchdrehen
kann.

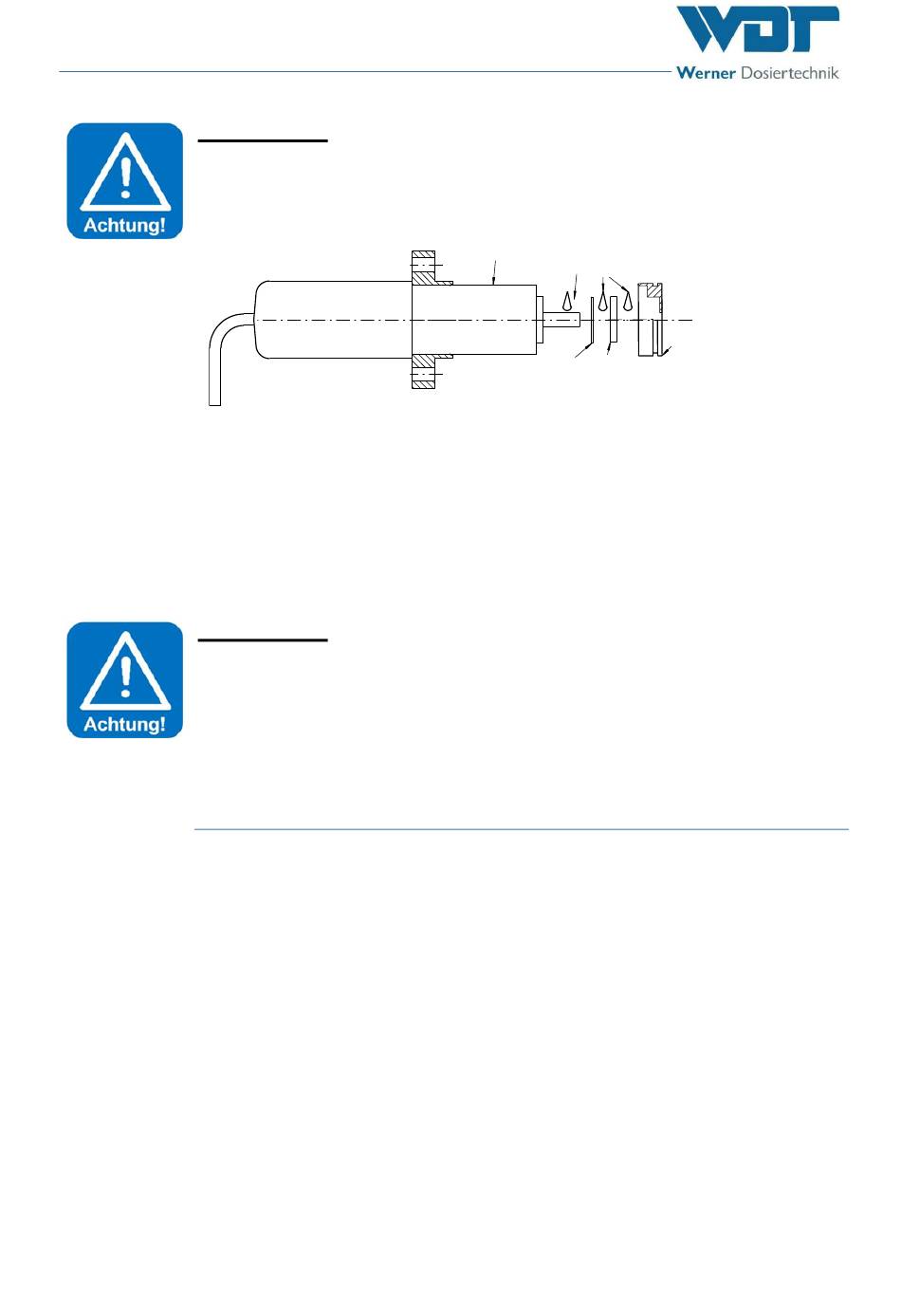

Abbildung 24, Dosiermotor
l) Die Gewindebohrung gut mit Dichtmasse verschließen.
m) Kabel in die Klemmdose einführen – eventuell etwas Silikonfett am Kabelende
auftragen, Kabel anklemmen: weiß auf weiß, braun auf braun
n) Funktion des Dosiermotors prüfen.
o) Dosiermotor in die - gereinigte - Motorhalterung schieben und mit den neuen
Schrauben M5x20 gleichmäßig festschrauben, Schutzkappen aufdrücken.
ACHTUNG !
Ohne die Dichtmasse wird die Schraube in kurzer Zeit stark
korrodieren und ist nicht mehr zu lösen. Falls die Dosierschnecke
oder der Motor später nochmals ausgetauscht werden müssten,
können nur noch beide Teile gemeinsam ausgetauscht werden!
7.1.2.3 Dosiermotor alleine auswechseln
a) Gewindestift aus der alten Dosierschnecke ganz herausschrauben und neuen
Gewindestift einsetzen.
b) Stirnfläche des Adapters der alten Dosierschnecke reinigen, mit Silikonfett bestreichen.
c) Klemmdose am Dosiertrichter öffnen, Klemmen des Dosiermotor-Kabels (braun -weis)
lösen, neues Motorkabel einziehen und festklemmen: braun auf braun, weis auf weis.
d) Dosierschnecke so auf die Motorwelle schieben, dass die Gewindestift auf der
Abflachung der Motorwelle ist, fest gegen den Motor drücken und Gewindestift fest
anziehen.
e) Motor mit Schnecke wieder in die gereinigte Halterung schieben, Flansch festschrauben
– nicht zu fest – Schutzkappen auf die Schraubenköpfe drücken.
f) Neuen O-Ring auf das Schneckenführungsrohr setzen, mit Teflonband umwickeln (ca.
3 Lagen, einfetten und die Dosiereinheit in die Halterung schieben.
Index: 00 Änderungsdatum: 15.07.2016
Dosiermotor
BA-Nr.: BA SW 002-00 Granudos 10-CPR Dosiereinheit DE.docx
Achtung!!
Filz auf beiden
Silikonfett
Seiten mit
Silikonfett
einschmieren
Staubkappe
Membrane Filz
