Granudos 10-CPR Touch XL, Dosiereinheit
3.2.2
Das formschöne Gehäuse (5) ist in einem Stück aus blauem PE gesintert und ist deshalb
außerordentlich stabil. Der Dosiertrichter (7) mit einem Füllinhalt von 5, 10 oder 15kg
(optional auch mit Adapter für 10kg-Eimer) ist von oben in das Gehäuse eingesetzt und
kann so auch leicht herausgenommen werden, z.B. für Wartungsarbeiten. Die
Dosiereinheit (11), Dosiermotor mit Dosierschnecke und beheiztem Fallrohr, ist unten im
Dosiertrichter eingeschraubt. Die Steuerung (1) sitzt auf dem Gehäuse. Der Dosiertrichter
wird durch einen transparenten Deckel gegen Spritzwasser geschützt. Im Unterteil des
Gehäuses befindet sich die Löse- und Spüleinrichtung (12) für das Chlorgranulat.
1
15
2
3
4
5
6
Das Dosiergerät GRANUDOS 10-CPR besteht aus:
1.
2.
3.
4.
5.
6.
7.
8.
9.
10. Dosierpumpe für Flockungsmittel
11. Dosiereinheit für Chlor
12. Löse- und Spüleinrichtung für Chlorgranulat
13. Sauglanze für Flockungsmittel (nicht sichtbar)
14. Abgang zum Schwimmbecken
15. Hauptschalter (nicht sichtbar, links am Steuergehäuse)
Index: 00 Änderungsdatum: 15.07.2016
Kunststoffgehäuse mit Einbauten (Standard)

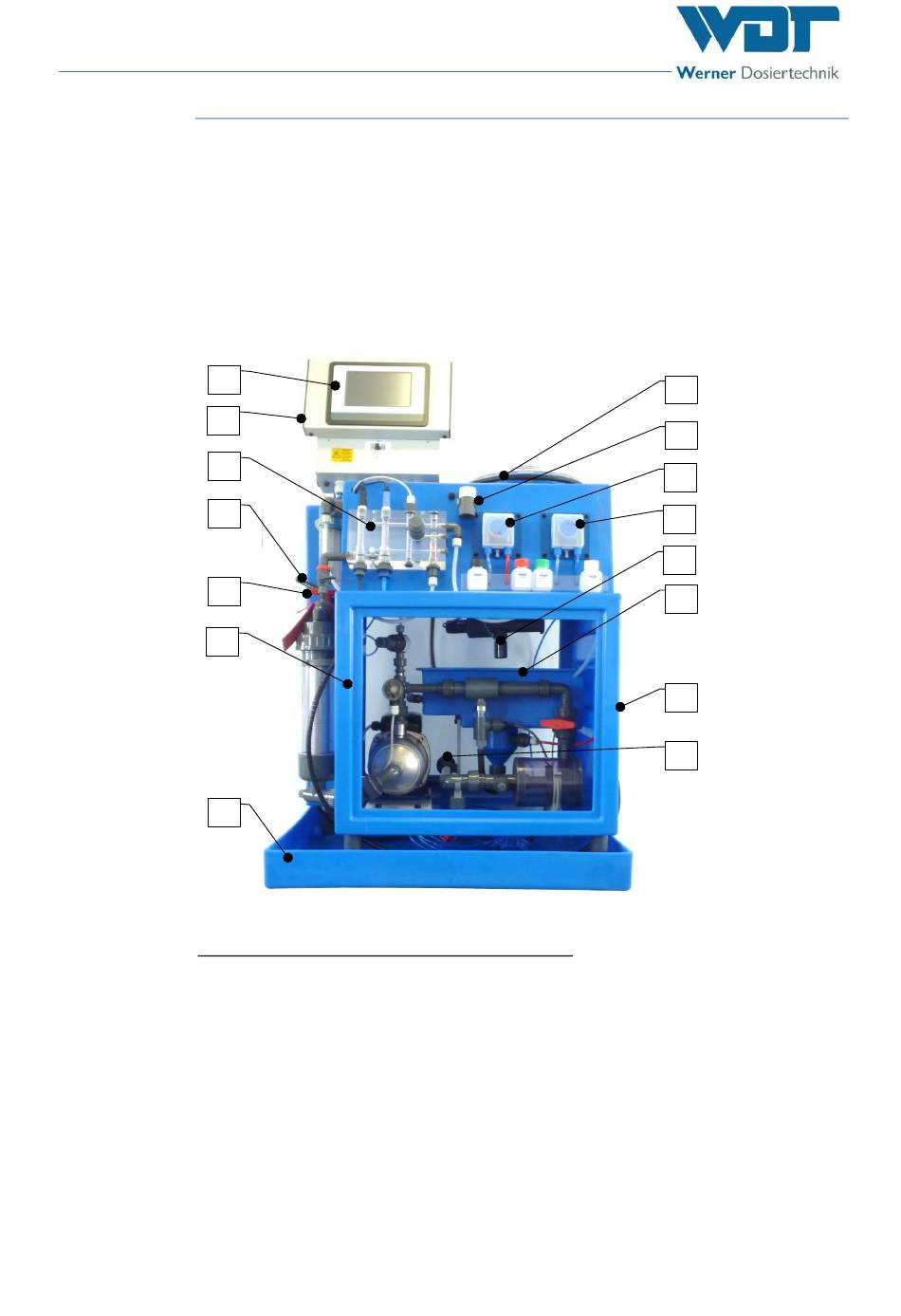

Abbildung 3, GRANUDOS 10-CPR
Steuerung CPR Touch XL (siehe separate Anleitung
Messzellenblock
Sauglanze für pH-Senker (nicht sichtbar)
Kugelhahn Zulauf
Gehäuse
Auffangwanne mit Ablauf
Dosiertrichter mit Deckel
Halterung für Redoxprüfzylinder
Dosierpumpe für pH-Senker (Säure)
BA-Nr.: BA SW 002-00 Granudos 10-CPR Dosiereinheit DE.docx
7
8
9
10
11
12
13
14
