Granudos 10-CPR Touch XL, Dosiereinheit
3.2.4
Die Löseeinrichtung ist im Kunststoffgehäuse eingebaut und dient der getrennten
Auflösung der Chemikalien.
31
32
33
34
35
36
44
45
46
47
Die Löseeinrichtung besteht aus:
31. Abgang zur Versorung der Messeinrichtung
32. Druckhalteventil zur Versorgung der Messeinrichtung
33. Druckschalter
34. Schmutzfilter d75mm
35. Treibwasserpumpe
36. Anschluss für Manometer
37. Injektor
38. Spülwanne
39. Verschraubung mit Lochscheibe
40. Durchflussschalter Spülwanne
41. Dosierventil pH-Senker
42. Löse- und Mischzyklon
43. Anschluss für Manometer
44. Überlauf Spülwanne
45. Schwimmerregelventil Zulauf Spülwanne
46. Spülrohr
47. Niveauschalter min/max Spülwanne
48. Deckel für Spülwanne mit Staubschutzrohr (nicht dargestellt)
Index: 00 Änderungsdatum: 15.07.2016

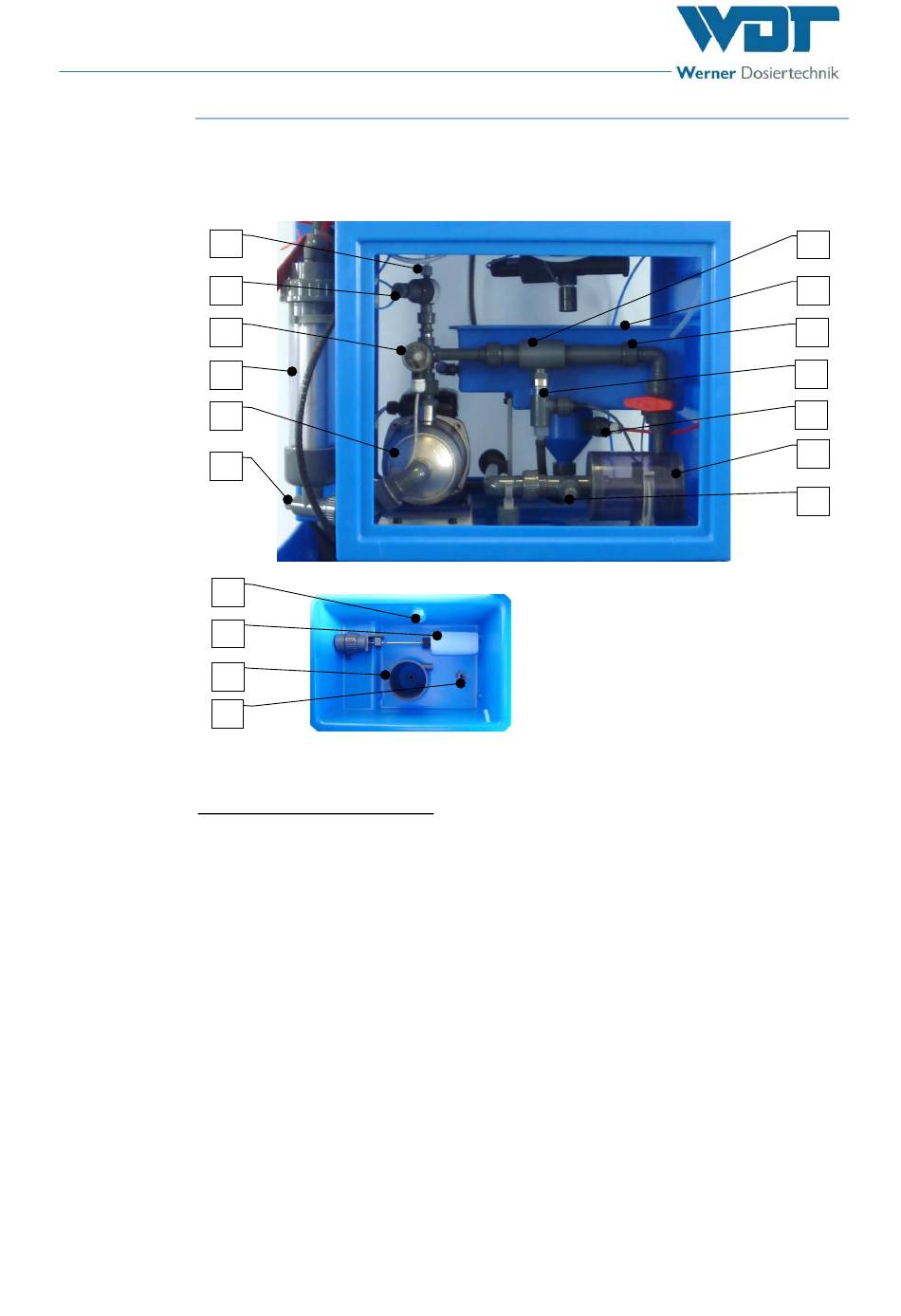

Löseeinrichtung (Standard)
Abbildung 6, Löseeinrichtung
BA-Nr.: BA SW 002-00 Granudos 10-CPR Dosiereinheit DE.docx
37
38
39
40
41
42
43
