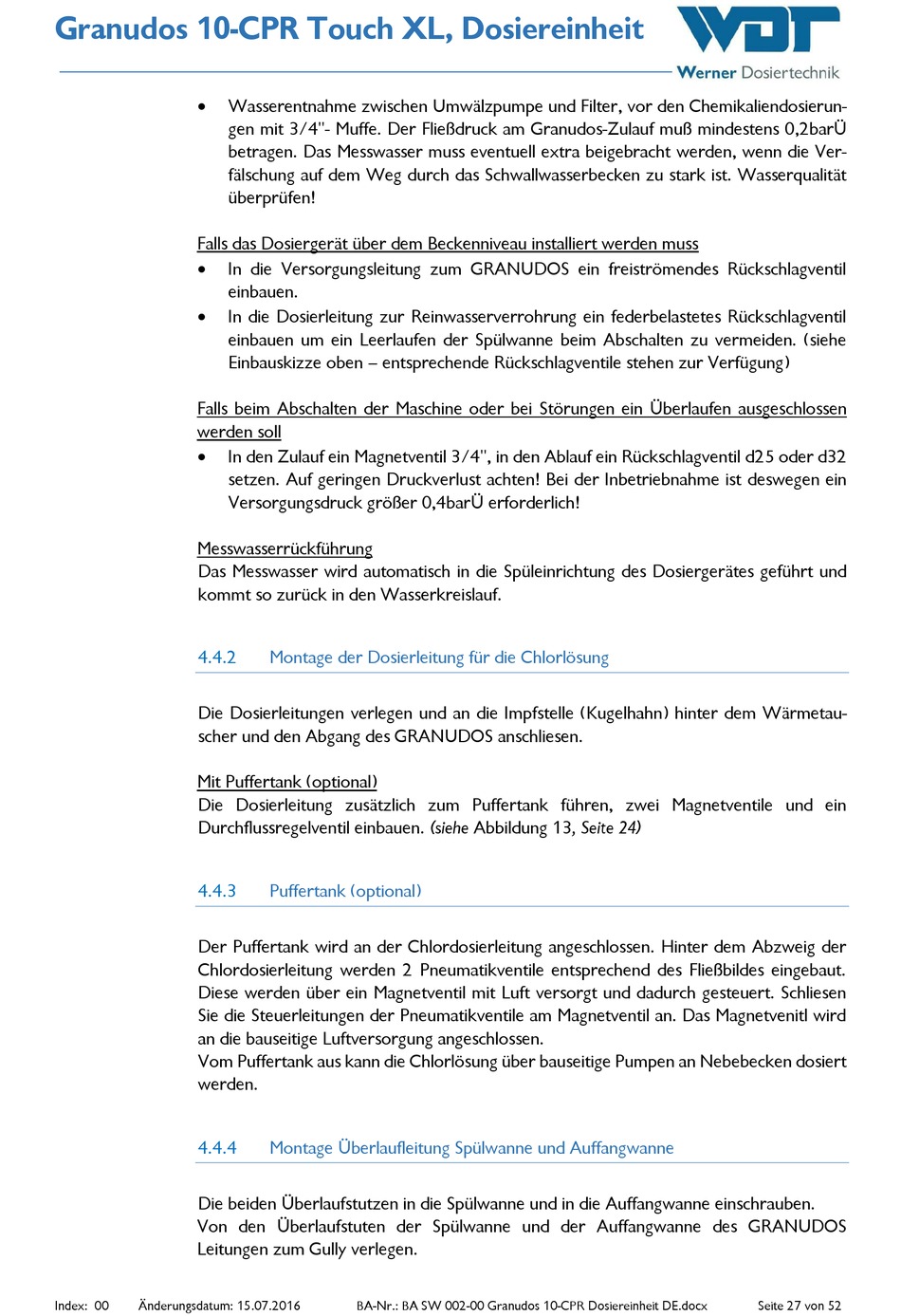

WDT Granudos 10-CPR Touch XL Betriebs- Und Montageanleitung Seite 27

Granudos 10-CPR Touch XL, Dosiereinheit

Falls das Dosiergerät über dem Beckenniveau installiert werden muss


Falls beim Abschalten der Maschine oder bei Störungen ein Überlaufen ausgeschlossen
werden soll

Messwasserrückführung
Das Messwasser wird automatisch in die Spüleinrichtung des Dosiergerätes geführt und
kommt so zurück in den Wasserkreislauf.
4.4.2
Die Dosierleitungen verlegen und an die Impfstelle (Kugelhahn) hinter dem Wärmetau-
scher und den Abgang des GRANUDOS anschliesen.
Mit Puffertank (optional)
Die Dosierleitung zusätzlich zum Puffertank führen, zwei Magnetventile und ein
Durchflussregelventil einbauen. (siehe Abbildung 13, Seite 24)
4.4.3
Der Puffertank wird an der Chlordosierleitung angeschlossen. Hinter dem Abzweig der
Chlordosierleitung werden 2 Pneumatikventile entsprechend des Fließbildes eingebaut.
Diese werden über ein Magnetventil mit Luft versorgt und dadurch gesteuert. Schliesen
Sie die Steuerleitungen der Pneumatikventile am Magnetventil an. Das Magnetvenitl wird
an die bauseitige Luftversorgung angeschlossen.
Vom Puffertank aus kann die Chlorlösung über bauseitige Pumpen an Nebebecken dosiert
werden.
4.4.4
Die beiden Überlaufstutzen in die Spülwanne und in die Auffangwanne einschrauben.
Von den Überlaufstuten der Spülwanne und der Auffangwanne des GRANUDOS
Leitungen zum Gully verlegen.
Index: 00 Änderungsdatum: 15.07.2016
Wasserentnahme zwischen Umwälzpumpe und Filter, vor den Chemikaliendosierun-
gen mit 3/4"- Muffe. Der Fließdruck am Granudos-Zulauf muß mindestens 0,2barÜ
betragen. Das Messwasser muss eventuell extra beigebracht werden, wenn die Ver-
fälschung auf dem Weg durch das Schwallwasserbecken zu stark ist. Wasserqualität
überprüfen!
In die Versorgungsleitung zum GRANUDOS ein freiströmendes Rückschlagventil
einbauen.
In die Dosierleitung zur Reinwasserverrohrung ein federbelastetes Rückschlagventil
einbauen um ein Leerlaufen der Spülwanne beim Abschalten zu vermeiden. (siehe
Einbauskizze oben – entsprechende Rückschlagventile stehen zur Verfügung)
In den Zulauf ein Magnetventil 3/4", in den Ablauf ein Rückschlagventil d25 oder d32
setzen. Auf geringen Druckverlust achten! Bei der Inbetriebnahme ist deswegen ein
Versorgungsdruck größer 0,4barÜ erforderlich!
Montage der Dosierleitung für die Chlorlösung
Puffertank (optional)
Montage Überlaufleitung Spülwanne und Auffangwanne
