Granudos 10-CPR Touch XL, Dosiereinheit

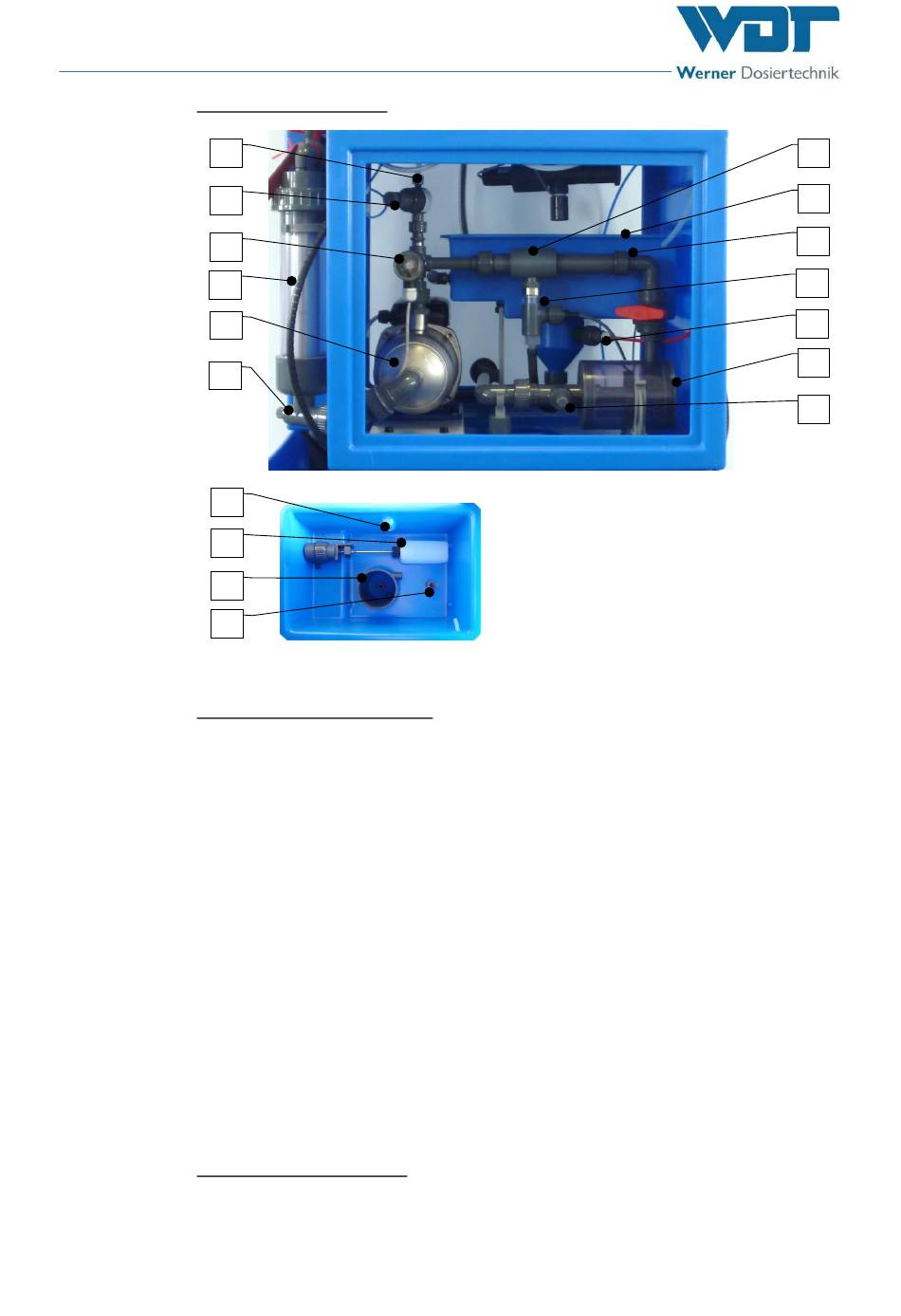

Übersicht Löseeinrichtung
31
32
33
34
35
36
44
45
46
47
Die Löseeinrichtung besteht aus:
31. Abgang zur Versorung der Messeinrichtung
32. Druckhalteventil zur Versorgung der Messeinrichtung
33. Druckschalter
34. Schmutzfilter d75mm mit Entlüftung
35. Treibwasserpumpe (unterschiedliche Ausführungen)
36. Anschluss für Manometer
37. Injektor
38. Spülwanne
39. Verschraubung mit Lochscheibe
40. Durchflussschalter Saugrohr
41. Dosierventil pH-Senker
42. Löse- und Mischzyklon
43. Anschluss für Manometer
44. Überlauf Spülwanne
45. Schwimmerregelventil Zulauf Spülwanne
46. Spülrohr
47. Niveauschalter min/max Spülwanne
48. Deckel für Spülwanne mit Staubschutzrohr (nicht dargestellt)
Einstellen des Druckschalters
Der montierte Druckschalter (33) erfasst den Wirkdruck der Treibwasserpumpe (35).
Wird Luft angesaugt oder bei einem Druckabfall der Wasserversorgung schaltet das
GRANUDOS-Dosiergerät bei Unterschreiten des Schaltdruckes ab. Somit wird zusätzlich
zur elektrischen Verriegelung sichergestellt, dass:
Index: 00 Änderungsdatum: 15.07.2016
Abbildung 21, Löseeinrichtung
BA-Nr.: BA SW 002-00 Granudos 10-CPR Dosiereinheit DE.docx
37
38
39
40
41
42
43
