Funktionsbeschreibung
5

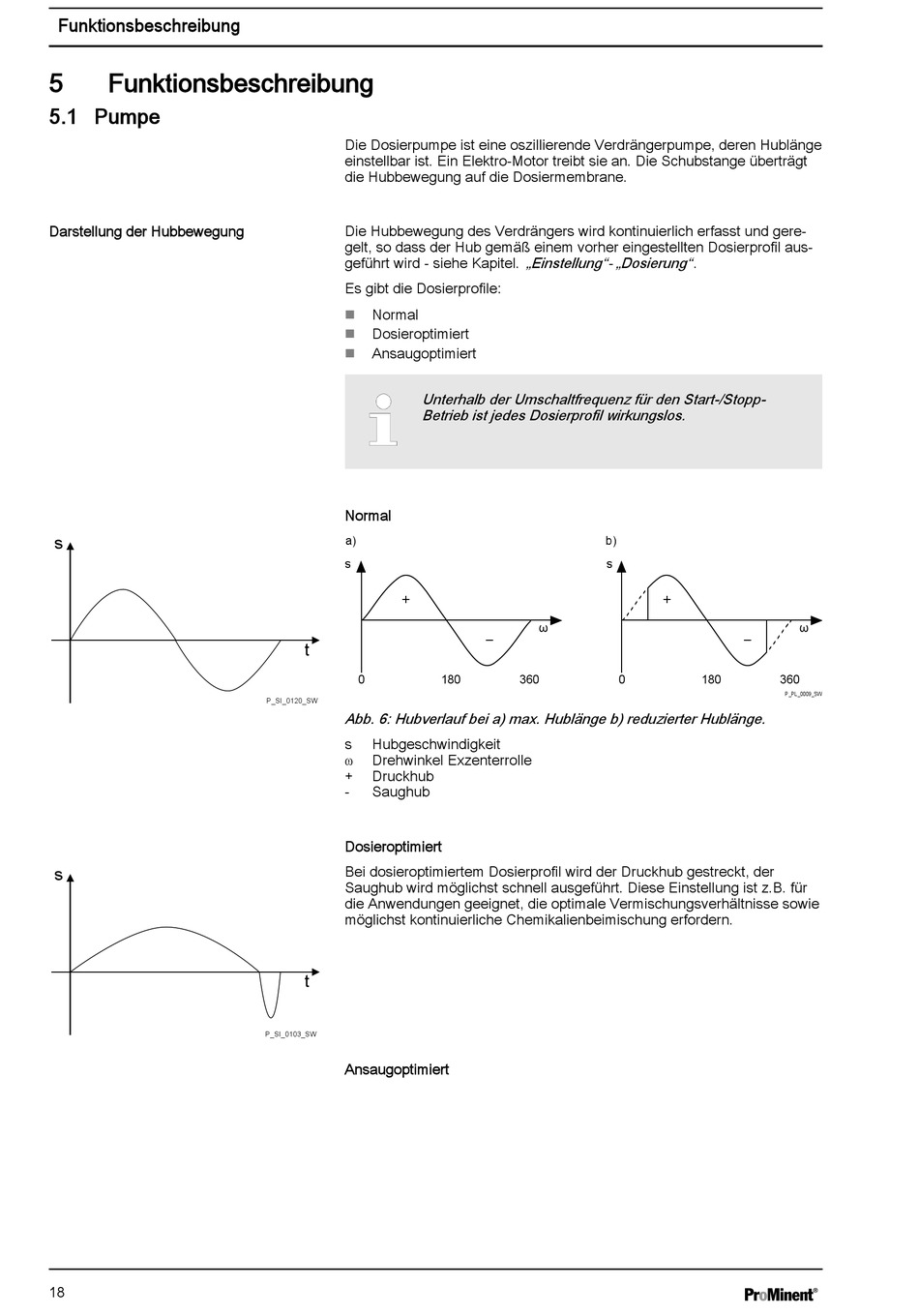

Funktionsbeschreibung
5.1 Pumpe
Darstellung der Hubbewegung
s
s
18
Die Dosierpumpe ist eine oszillierende Verdrängerpumpe, deren Hublänge
einstellbar ist. Ein Elektro-Motor treibt sie an. Die Schubstange überträgt
die Hubbewegung auf die Dosiermembrane.
Die Hubbewegung des Verdrängers wird kontinuierlich erfasst und gere‐
gelt, so dass der Hub gemäß einem vorher eingestellten Dosierprofil aus‐
geführt wird - siehe Kapitel.
Es gibt die Dosierprofile:
Normal
n
Dosieroptimiert
n
Ansaugoptimiert
n
Unterhalb der Umschaltfrequenz für den Start-/Stopp-
Betrieb ist jedes Dosierprofil wirkungslos.
Normal
a)
s
t
0
P_SI_0120_SW
Abb. 6: Hubverlauf bei a) max. Hublänge b) reduzierter Hublänge.
s
Hubgeschwindigkeit
⍵
Drehwinkel Exzenterrolle
+
Druckhub
-
Saughub
Dosieroptimiert
Bei dosieroptimiertem Dosierprofil wird der Druckhub gestreckt, der
Saughub wird möglichst schnell ausgeführt. Diese Einstellung ist z.B. für
die Anwendungen geeignet, die optimale Vermischungsverhältnisse sowie
möglichst kontinuierliche Chemikalienbeimischung erfordern.
t
P_SI_0103_SW
Ansaugoptimiert
„Einstellung" - „Dosierung" .
b)
s
ω
180
360
0
180
360
P_PL_0009_SW
ω
