Einstellen

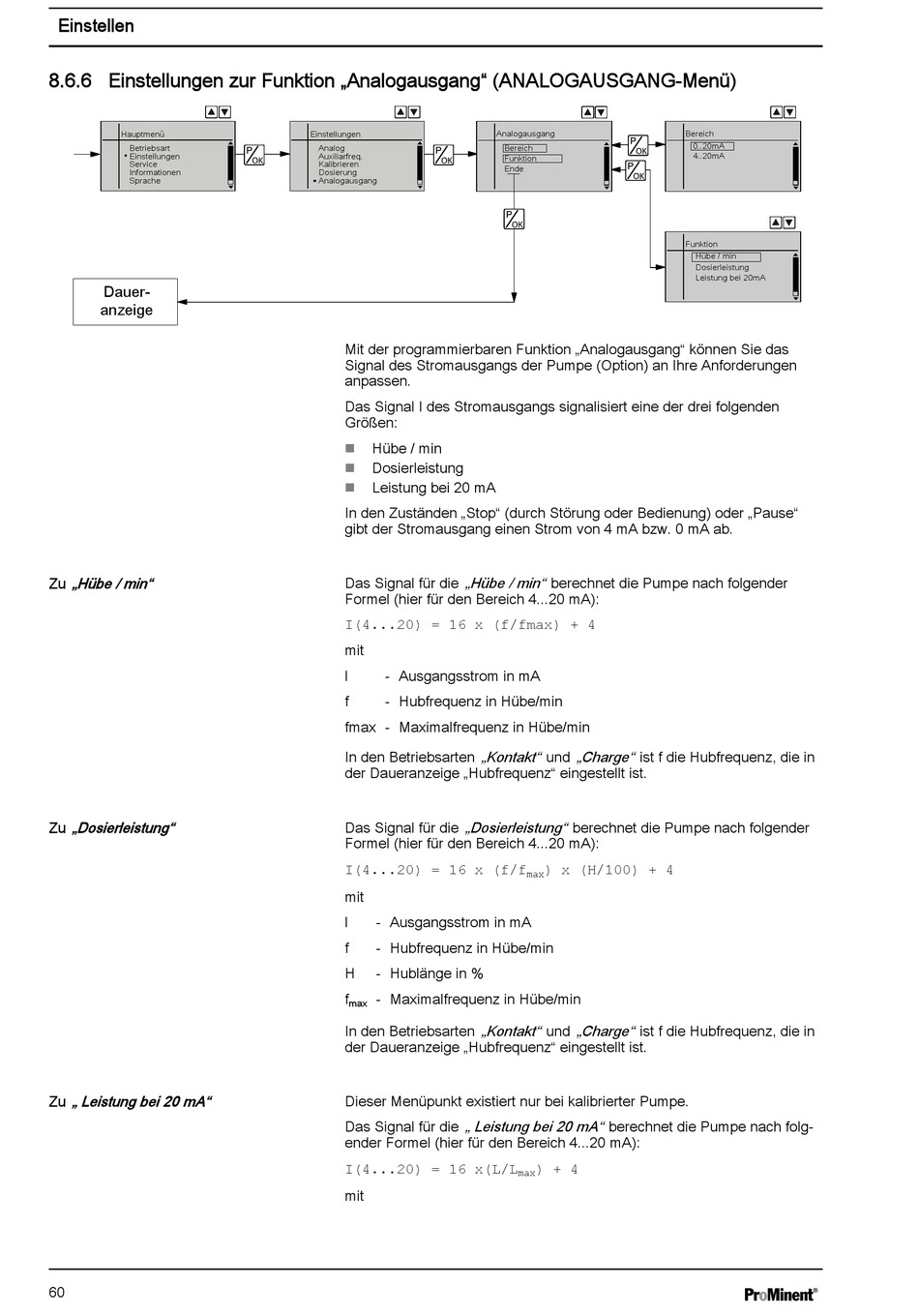

8.6.6 Einstellungen zur Funktion „Analogausgang" (ANALOGAUSGANG-Menü)
Hauptmenü
Betriebsart
Einstellungen
Service
Informationen
Sprache
Dauer-
anzeige
„Hübe / min"
Zu
„Dosierleistung"
Zu
„ Leistung bei 20 mA"
Zu
60
Einstellungen
Analog
Auxiliarfreq.
Kalibrieren
Dosierung
Analogausgang
Mit der programmierbaren Funktion „Analogausgang" können Sie das
Signal des Stromausgangs der Pumpe (Option) an Ihre Anforderungen
anpassen.
Das Signal I des Stromausgangs signalisiert eine der drei folgenden
Größen:
Hübe / min
n
Dosierleistung
n
Leistung bei 20 mA
n
In den Zuständen „Stop" (durch Störung oder Bedienung) oder „Pause"
gibt der Stromausgang einen Strom von 4 mA bzw. 0 mA ab.
„Hübe / min" berechnet die Pumpe nach folgender
Das Signal für die
Formel (hier für den Bereich 4...20 mA):
I(4...20) = 16 x (f/fmax) + 4
mit
l
- Ausgangsstrom in mA
f
- Hubfrequenz in Hübe/min
fmax - Maximalfrequenz in Hübe/min
„Kontakt" und „Charge" ist f die Hubfrequenz, die in
In den Betriebsarten
der Daueranzeige „Hubfrequenz" eingestellt ist.
„Dosierleistung" berechnet die Pumpe nach folgender
Das Signal für die
Formel (hier für den Bereich 4...20 mA):
I(4...20) = 16 x (f/f
mit
l
- Ausgangsstrom in mA
f
- Hubfrequenz in Hübe/min
H
- Hublänge in %
f
- Maximalfrequenz in Hübe/min
max
„Kontakt" und „Charge" ist f die Hubfrequenz, die in
In den Betriebsarten
der Daueranzeige „Hubfrequenz" eingestellt ist.
Dieser Menüpunkt existiert nur bei kalibrierter Pumpe.
„ Leistung bei 20 mA" berechnet die Pumpe nach folg‐
Das Signal für die
ender Formel (hier für den Bereich 4...20 mA):
I(4...20) = 16 x(L/L
mit
Analogausgang
Bereich
Funktion
Ende
) x (H/100) + 4
max
) + 4
max
Bereich
0..20mA
4..20mA
Funktion
Hübe / min
Dosierleistung
Leistung bei 20mA
