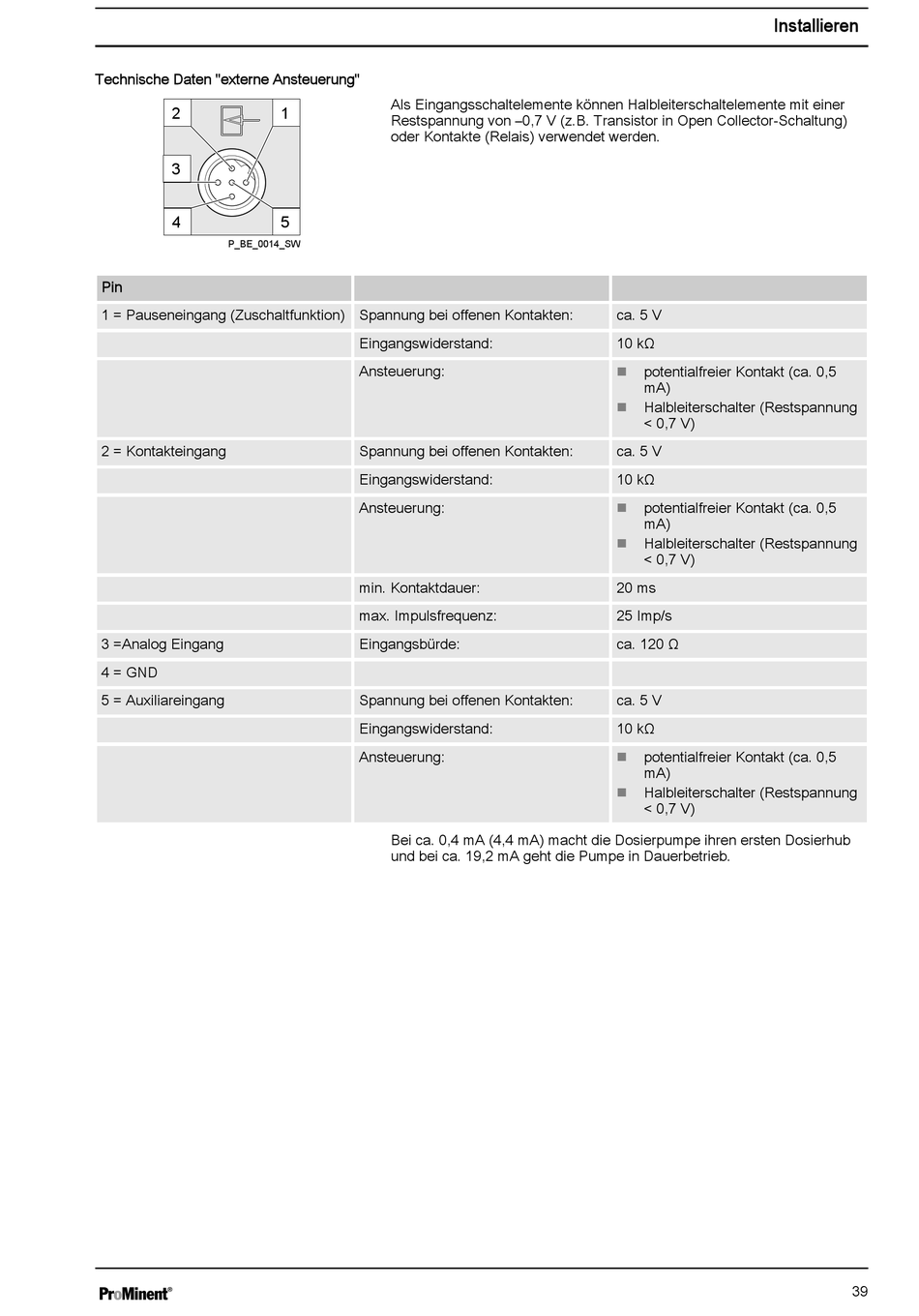

Technische Daten "externe Ansteuerung"
2
3
4
P_BE_0014_SW
Pin
1 = Pauseneingang (Zuschaltfunktion) Spannung bei offenen Kontakten:
2 = Kontakteingang
3 =Analog Eingang
4 = GND
5 = Auxiliareingang
Als Eingangsschaltelemente können Halbleiterschaltelemente mit einer
1
Restspannung von –0,7 V (z.B. Transistor in Open Collector-Schaltung)
oder Kontakte (Relais) verwendet werden.
5
Eingangswiderstand:
Ansteuerung:
Spannung bei offenen Kontakten:
Eingangswiderstand:
Ansteuerung:
min. Kontaktdauer:
max. Impulsfrequenz:
Eingangsbürde:
Spannung bei offenen Kontakten:
Eingangswiderstand:
Ansteuerung:
Bei ca. 0,4 mA (4,4 mA) macht die Dosierpumpe ihren ersten Dosierhub
und bei ca. 19,2 mA geht die Pumpe in Dauerbetrieb.
Installieren
ca. 5 V
10 kΩ
potentialfreier Kontakt (ca. 0,5
n
mA)
Halbleiterschalter (Restspannung
n
< 0,7 V)
ca. 5 V
10 kΩ
potentialfreier Kontakt (ca. 0,5
n
mA)
Halbleiterschalter (Restspannung
n
< 0,7 V)
20 ms
25 Imp/s
ca. 120 Ω
ca. 5 V
10 kΩ
potentialfreier Kontakt (ca. 0,5
n
mA)
Halbleiterschalter (Restspannung
n
< 0,7 V)
