3 Gerätebeschreibung
3.1
Funktionsweise
Das Gerät wandelt die von den PV-Modulen erzeugte Gleichspannung in Wechselspannung um und führt sie der
Netzeinspeisung zu. Wenn genügend Sonneneinstrahlung vorhanden ist und eine Mindestspannung am Gerät anliegt,
beginnt der Startvorgang. Der Einspeisevorgang beginnt, nachdem der PV-Generator den Isolationstest bestanden hat und
wenn die Netzparameter für eine Beobachtungszeit innerhalb der Vorgaben des Netzbetreibers liegen. Wenn bei
einbrechender Dunkelheit der Mindestspannungswert unterschritten wird, endet der Einspeisebetrieb und das Gerät schaltet
sich aus.
3.2
Anlagenaufbau
Wechselrichter
Bezugszähler
Selektiver
Hauptschalter
Netzüberwachungspunkt

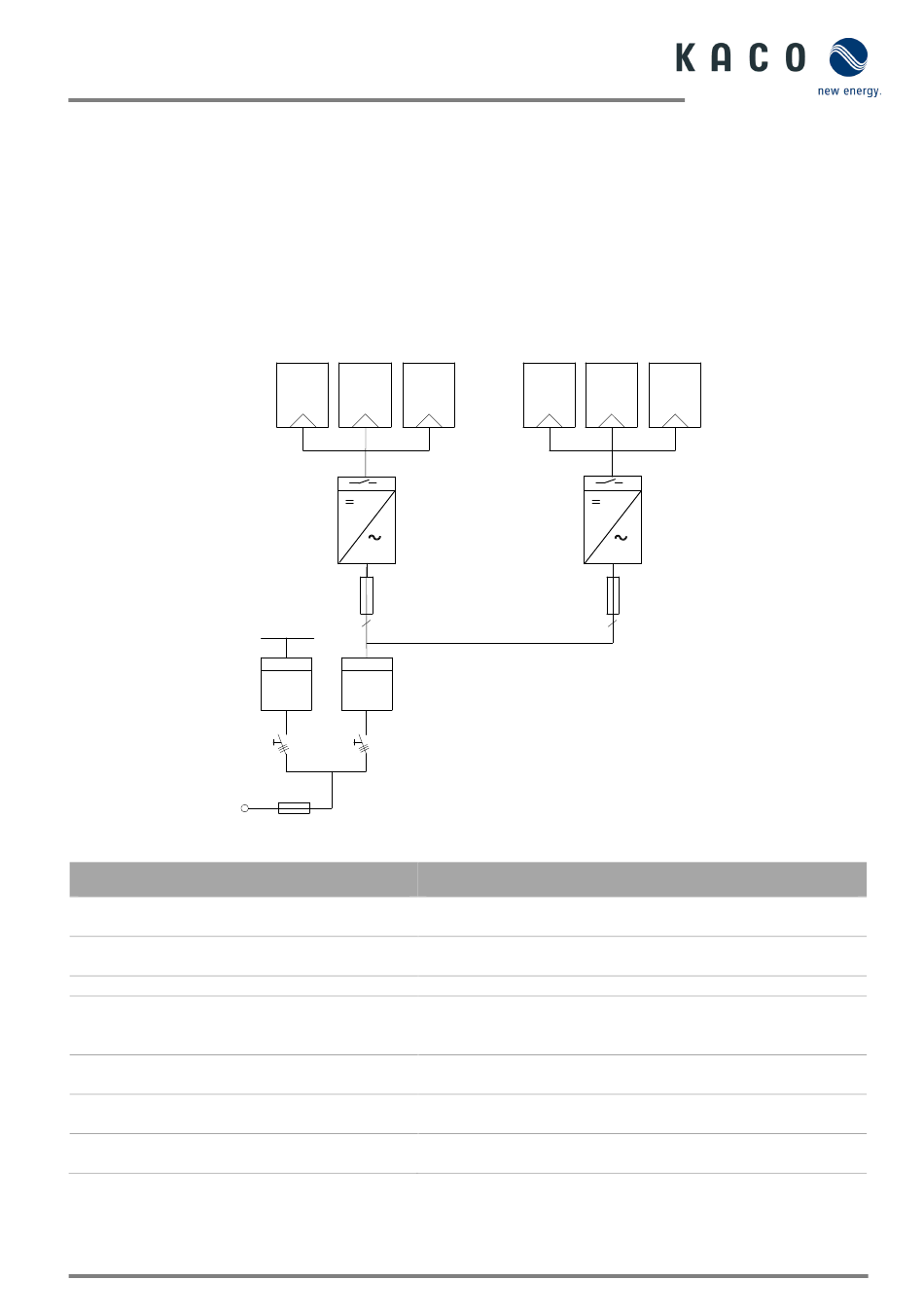

Abb. 2.Übersichtsschaltplan für eine Anlage mit zwei Wechselrichtern
Legende
PV-Generator
Wechselrichter
Leitungsschutz
Einspeisezähler
Selektiver Hauptschalter
Bezugszähler
Integrierter DC-Trennschalter
KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2
PV-Generator
Leitungsschutz
Last
Einspeisezähler
KWh KWh
Selektiver
Hauptschalter
Definition / Hinweis zum Anschluss
Der PV-Generator wandelt die Strahlungsenergie des Sonnenlichts
in elektrische Energie um.
Der PV-Generator-Anschluss erfolgt am DC-Anschluss
(Gleichstrom) des Gerätes.
Der Leitungsschutz ist eine Überstromschutzeinrichtung.
Der Einspeisezähler wird vom Energieversorger vorgeschrieben
und installiert. Einige Energieversorger gestatten auch den Einbau
eigener geeichter Zähler.
Die Spezifikation des selektiven Hauptschalters wird von Ihrem
Energieversorger vorgegeben.
Der Bezugszähler wird vom Energieversorger vorgeschrieben und
installiert. Dieser misst die bezogene Energie.
Verwenden Sie den integrierten DC-Trennschalter, um das Gerät
vom PV-Generator zu trennen.
PV-Generator
Wechselrichter
Leitungsschutz
