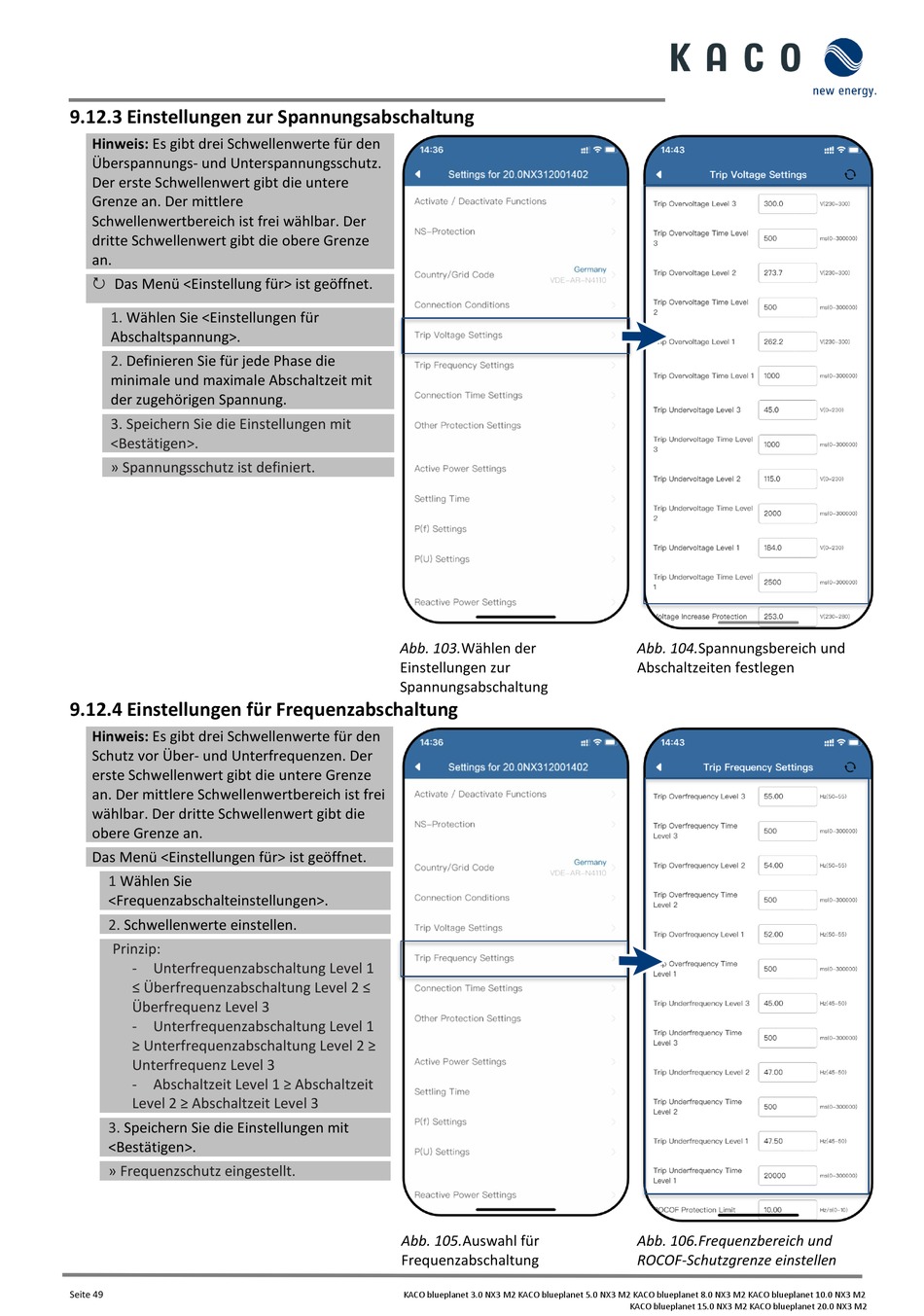

9.12.3 Einstellungen zur Spannungsabschaltung
Hinweis: Es gibt drei Schwellenwerte für den
Überspannungs- und Unterspannungsschutz.
Der erste Schwellenwert gibt die untere
Grenze an. Der mittlere
Schwellenwertbereich ist frei wählbar. Der
dritte Schwellenwert gibt die obere Grenze
an.
Das Menü <Einstellung für> ist geöffnet.

1. Wählen Sie <Einstellungen für
Abschaltspannung>.
2. Definieren Sie für jede Phase die
minimale und maximale Abschaltzeit mit
der zugehörigen Spannung.
3. Speichern Sie die Einstellungen mit
<Bestätigen>.
» Spannungsschutz ist definiert.
9.12.4 Einstellungen für Frequenzabschaltung
Hinweis: Es gibt drei Schwellenwerte für den
Schutz vor Über- und Unterfrequenzen. Der
erste Schwellenwert gibt die untere Grenze
an. Der mittlere Schwellenwertbereich ist frei
wählbar. Der dritte Schwellenwert gibt die
obere Grenze an.
Das Menü <Einstellungen für> ist geöffnet.
1 Wählen Sie
<Frequenzabschalteinstellungen>.
2. Schwellenwerte einstellen.
Prinzip:
- Unterfrequenzabschaltung Level 1
≤ Überfrequenzabschaltung Level 2 ≤
Überfrequenz Level 3
- Unterfrequenzabschaltung Level 1
≥ Unterfrequenzabschaltung Level 2 ≥
Unterfrequenz Level 3
- Abschaltzeit Level 1 ≥ Abschaltzeit
Level 2 ≥ Abschaltzeit Level 3
3. Speichern Sie die Einstellungen mit
<Bestätigen>.
» Frequenzschutz eingestellt.
Seite 49
Abb. 103.Wählen der
Einstellungen zur
Spannungsabschaltung
Abb. 105.Auswahl für
Frequenzabschaltung
KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
Abb. 104.Spannungsbereich und
Abschaltzeiten festlegen
Abb. 106.Frequenzbereich und
ROCOF-Schutzgrenze einstellen
