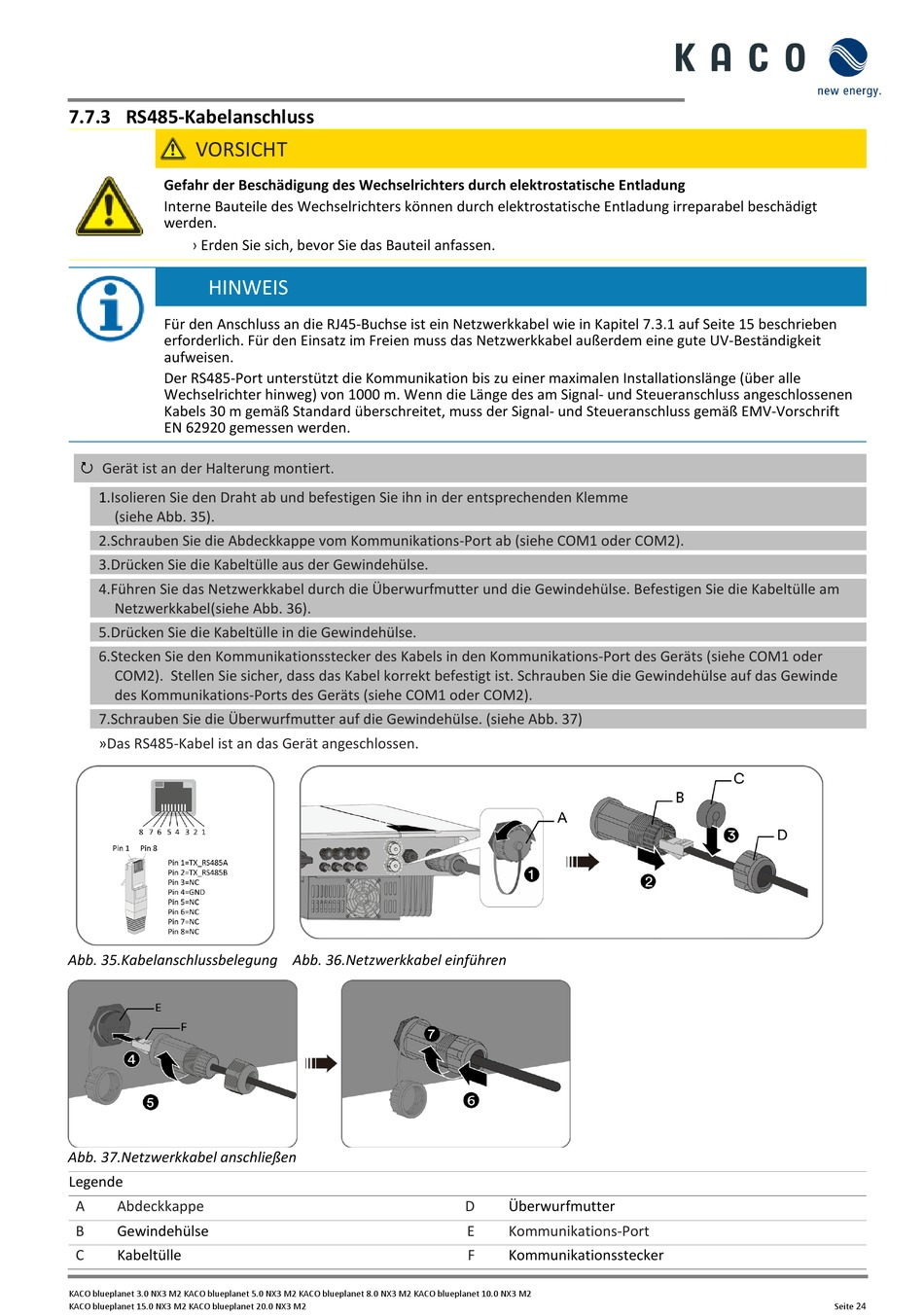

7.7.3 RS485-Kabelanschluss
VORSICHT
Gefahr der Beschädigung des Wechselrichters durch elektrostatische Entladung
Interne Bauteile des Wechselrichters können durch elektrostatische Entladung irreparabel beschädigt
werden.
› Erden Sie sich, bevor Sie das Bauteil anfassen.
HINWEIS
Für den Anschluss an die RJ45-Buchse ist ein Netzwerkkabel wie in Kapitel 7.3.1 auf Seite 15 beschrieben
erforderlich. Für den Einsatz im Freien muss das Netzwerkkabel außerdem eine gute UV-Beständigkeit
aufweisen.
Der RS485-Port unterstützt die Kommunikation bis zu einer maximalen Installationslänge (über alle
Wechselrichter hinweg) von 1000 m. Wenn die Länge des am Signal- und Steueranschluss angeschlossenen
Kabels 30 m gemäß Standard überschreitet, muss der Signal- und Steueranschluss gemäß EMV-Vorschrift
EN 62920 gemessen werden.
Gerät ist an der Halterung montiert.

1.Isolieren Sie den Draht ab und befestigen Sie ihn in der entsprechenden Klemme
(siehe Abb. 35).
2.Schrauben Sie die Abdeckkappe vom Kommunikations-Port ab (siehe COM1 oder COM2).
3.Drücken Sie die Kabeltülle aus der Gewindehülse.
4.Führen Sie das Netzwerkkabel durch die Überwurfmutter und die Gewindehülse. Befestigen Sie die Kabeltülle am
Netzwerkkabel ( siehe Abb. 36).
5.Drücken Sie die Kabeltülle in die Gewindehülse.
6.Stecken Sie den Kommunikationsstecker des Kabels in den Kommunikations-Port des Geräts (siehe COM1 oder
COM2). Stellen Sie sicher, dass das Kabel korrekt befestigt ist. Schrauben Sie die Gewindehülse auf das Gewinde
des Kommunikations-Ports des Geräts (siehe COM1 oder COM2).
7.Schrauben Sie die Überwurfmutter auf die Gewindehülse. (siehe Abb. 37)
»Das RS485-Kabel ist an das Gerät angeschlossen.
Abb. 35.Kabelanschlussbelegung Abb. 36.Netzwerkkabel einführen
Abb. 37.Netzwerkkabel anschließen
Legende
A Abdeckkappe
B Gewindehülse
C Kabeltülle
KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2
D Überwurfmutter
E Kommunikations-Port
F Kommunikationsstecker
