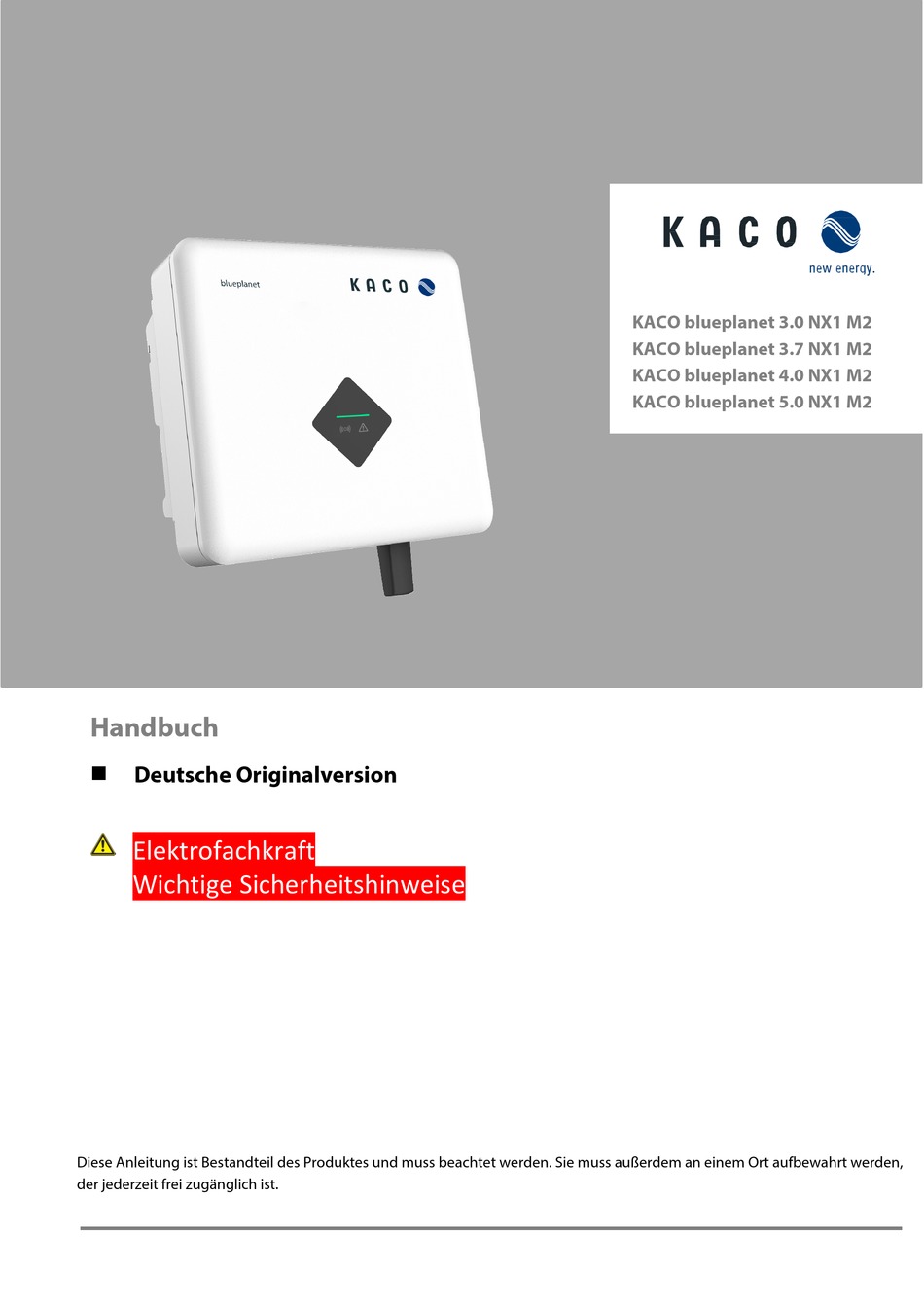

Handbuch
Deutsche Originalversion
Elektrofachkraft
Wichtige Sicherheitshinweise
Diese Anleitung ist Bestandteil des Produktes und muss beachtet werden. Sie muss außerdem an einem Ort aufbewahrt werden,
der jederzeit frei zugänglich ist.

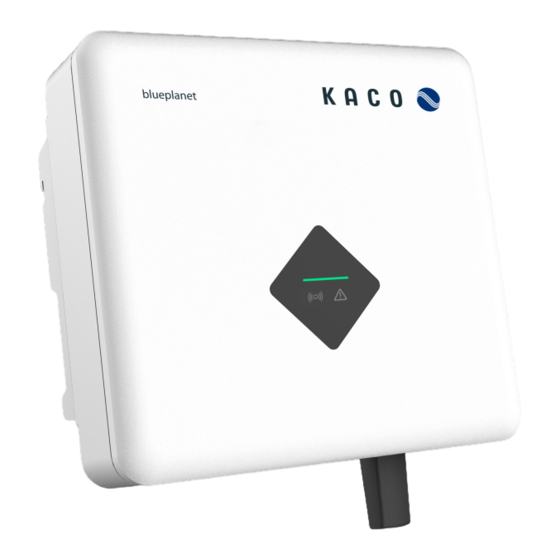

KACO blueplanet 3.0 NX1 M2
KACO blueplanet 3.7 NX1 M2
KACO blueplanet 4.0 NX1 M2
KACO blueplanet 5.0 NX1 M2
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kaco blueplanet 3.0 NX1 M2
Inhaltszusammenfassung für Kaco blueplanet 3.0 NX1 M2
- Seite 1 KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2 Handbuch Deutsche Originalversion Elektrofachkraft Wichtige Sicherheitshinweise Diese Anleitung ist Bestandteil des Produktes und muss beachtet werden. Sie muss außerdem an einem Ort aufbewahrt werden,...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Anschlussbereich einsehen ........13 Allgemeine Informationen ......1 Elektrischen Anschluss vornehmen ....13 Hinweise zu diesem Dokument ......1 Weiterführende Informationen ....... 1 7.3.1 Anforderung an Zuleitungen und Sicherung .. 13 Gerät an das Versorgungsnetz anschließen ..14 Gestaltungsmerkmale ..........1 7.4.1 AC-Anschlussstecker konfigurieren .... -
Seite 3: Allgemeine Informationen
Bescheinigung zu spezifischen Baugruppen Gestaltungsmerkmale 1.3.1 Verwendete Symbole Allgemeines Gefahrensymbol Feuer und Explosionsgefahr Elektrische Spannung Verbrennungsgefahr Erdung – Schutzleiter Seite 1 KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2... -
Seite 4: Darstellung Der Sicherheitshinweise
Ausbildung für die Installation und Inbetriebnahme von elektrischen Geräten und Anlagen. • Kenntnis der gültigen Normen und Richtlinien. • Kenntnis und Beachtung dieses Dokuments mit allen Sicherheitshinweisen. KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2 Seite 2... -
Seite 5: Sicherheit
Die beigefügte Dokumentation ist ein integraler Bestandteil des Produkts. Die Dokumentation muss gelesen, beachtet und an einem Ort aufbewahrt werden, der jederzeit frei zugänglich ist. Seite 3 KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2... -
Seite 6: Schutzkonzepte
EMV-Filter zum Schutz des Wechselrichters vor hochfrequenten Netzstörungen • Inselnetzerkennung (Anti-islanding) nach einschlägigen Normen • Isolationserkennung / Differenzstromüberwachung und Abschaltfunktion zur Erkennung von Isolationsfehlern KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2 Seite 4... -
Seite 7: Gerätebeschreibung
Dieser misst die bezogene Energie. Integrierter DC-Trennschalter Verwenden Sie den integrierten DC-Trennschalter, um das Gerät vom PV-Generator zu trennen. Seite 5 KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2... -
Seite 8: Technische Daten
Der „Max. Eingangsstrom“ ist der maximale theoretische Wert bei Betrieb mit voller Leistung und minimaler MPP- Spannung. Der Wechselrichter schaltet auf die maximale AC-Ausgangsleistung. KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2 Seite 6... -
Seite 9: Allgemeine Daten
-25 °C 60 °C …+ Leistungs-Derating ab 40 °C Schutzart (KACO-Aufstellort) IP65 Luftfeuchtigkeitsbereich (nicht 100 % kondensierend) [%] Seite 7 KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2... -
Seite 10: Lieferung Und Transport
Montage/Installation/Wartung und Demontage für zu verwendende Werkzeuge und Anzugsdrehmomente verwendet. Kurzzeichen (en) Kontur des Verbindungselements Außensechskant Torx Schlitz Abb. 2: Phillips KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2 Seite 8... -
Seite 11: Montage Und Vorbereitung
• Bei der Montage zu beachtende Mindestabstände Abb. 3: Gerät bei Außeninstallation Abb. 4: Erlaubte Aufstelllage Seite 9 KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2... -
Seite 12: Gerät Auspacken
› Während des Betriebs dürfen sich keine Gegenstände auf dem Gehäuse des Gerätes befinden. › Sicherstellen, dass nach der Gerätemontage keine Fremdstoffe die Wärmeabfuhr behindern. KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2 Seite 10... -
Seite 13: Gerät Anbringen
HINWEIS: Alternativ: An dieser Stelle kann die vorher beschriebene Schraube durch eine Spezialschraube als » Gerät ist montiert. Mit der elektrischen Installation fortfahren. Diebstahlschutz ersetzt werden. Seite 11 KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2... - Seite 14 › Innenraum vor elektrischer Installation auf mögliches Kondenswasser prüfen und gegebenenfalls ausreichend abtrocknen lassen. › Feuchtigkeit auf dem Gehäuse umgehend entfernen. KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2 Seite 12...
-
Seite 15: Installation
Max. Leitungsquerschnitt (mit Aderendhülsen) 2,5 - 6 mm² (DC-Steckverbinder) Empfohlener Leitungstyp Solarkabel AC-seitig Max. Leitungsquerschnitt 4 - 6,0 mm² Seite 13 KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2... -
Seite 16: Gerät An Das Versorgungsnetz Anschließen
10 Kontaktträger bis zu einem hörbaren „Klick“ in das Gehäuse eindrücken. » Elektrischen Anschluss vornehmen. 11 Gehäuse festhalten und Kabelverschraubung anziehen. [ W_29 / 3,5 Nm] KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2 Seite 14... -
Seite 17: Netzanschluss Vornehmen
1 Isolierte Adern mit verdrillten Litzen vorsichtig bis zum Anschluss einführen. HINWEIS: Litzenenden müssen in der Feder sichtbar sein. 2 Feder so schließen, dass die Feder einrastet. Seite 15 KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2... -
Seite 18: Pv-Generator Auf Erdschluss Prüfen
Gerät bei einem zu niedrigen Isolationswiderstand nicht einspeist. 6 Etwaige Fehler vor dem Anschließen des DC-Generators beheben. KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2 Seite 16... -
Seite 19: Empfohlene Standardbeschaltung
› Leitungen des PV-Generators nur an der Isolierung anfassen. Offene Leitungsenden nicht berühren. › Kurzschlüsse vermeiden. › Keine Stränge mit Erdschluss am Gerät anschließen. Seite 17 KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2... -
Seite 20: Potentialausgleich Herstellen
P_2/ 1,6 Nm]. Gehäuse ist in den Potentialausgleich einbezogen Legende M4-Anschlussfahne M4-Schraube Abb. 23: Erdung anschließen Erdung Schutzleiter KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2 Seite 18... -
Seite 21: Wartung Und Störungsbeseitigung
1 Regelmäßig mit einem Staubsauger oder weichen Pinsel Staub von der Oberseite des Gerätes entfernen. 2 Gegebenenfalls Staub von den Lüftungseinlässen entfernen. Seite 19 KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2... -
Seite 22: Kühlkörper Reinigen
DC-Steckverbinder können beim Trennen unter Last durch Entstehung von Lichtbögen zerstört werden. Unbedingt folgende Abschaltreihenfolge einhalten: › Stromfreiheit aller DC-Leitungen mit einem Zangenamperemeter prüfen. KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2 Seite 20... -
Seite 23: Außerbetriebnahme Und Demontage
Verbrennungsgefahr durch heiße Gehäuseteile Gehäuseteile können im Betrieb heiß werden. › Im Betrieb nur den Gehäusedeckel des Gerätes berühren. Seite 21 KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2... -
Seite 24: Gerät Deinstallieren
Gerät ist verpackt. Gerät an einem trockenen Ort entsprechend dem in den Umweltdaten genannten Umgebungstemperaturbereich lagern. KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2 Seite 22... -
Seite 25: Entsorgung
Ein Formular, um Ihr Gerät zu registrieren. Bitte registrieren Sie Ihr Gerät umgehend. Sie helfen uns damit, Ihnen den schnellstmöglichen Service zu bieten. Seite 23 KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2... - Seite 26 Werner-von-Siemens-Allee 1 · 74172 Neckarsulm · Deutschland · Tel. +49 7132 3818-0 · Fax +49 7132 3818-703 · info@kaco-newenergy.de · www.kaco- newenergy.de...
