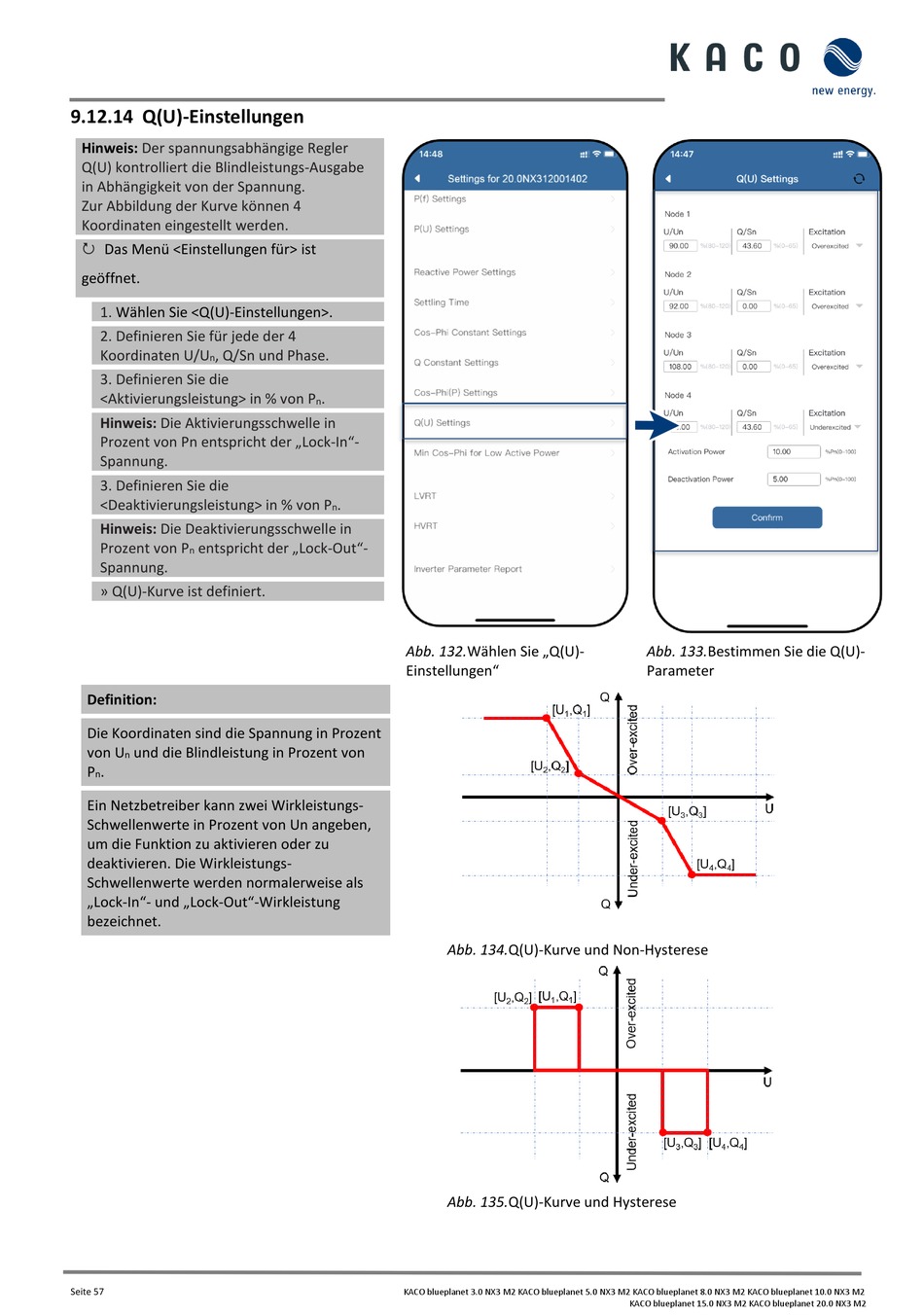

9.12.14 Q(U)-Einstellungen
Hinweis:
Der spannungsabhängige Regler
Q(U) kontrolliert die Blindleistungs-Ausgabe
in Abhängigkeit von der Spannung.
Zur Abbildung der Kurve können 4
Koordinaten eingestellt werden.
Das Menü <Einstellungen für> ist

geöffnet.
1. Wählen Sie <Q(U)-Einstellungen>.
2. Definieren Sie für jede der 4
Koordinaten U/U , Q/Sn und Phase.
n
3. Definieren Sie die
<Aktivierungsleistung> in % von P
Hinweis: Die Aktivierungsschwelle in
Prozent von Pn entspricht der „Lock-In"-
Spannung.
3. Definieren Sie die
<Deaktivierungsleistung> in % von P
Hinweis: Die Deaktivierungsschwelle in
Prozent von P entspricht der „Lock-Out"-
n
Spannung.
» Q(U)-Kurve ist definiert.
Definition:
Die Koordinaten sind die Spannung in Prozent
von U und die Blindleistung in Prozent von
n
P .
n
Ein Netzbetreiber kann zwei Wirkleistungs-
Schwellenwerte in Prozent von Un angeben,
um die Funktion zu aktivieren oder zu
deaktivieren. Die Wirkleistungs-
Schwellenwerte werden normalerweise als
„Lock-In"- und „Lock-Out"-Wirkleistung
bezeichnet.
Seite 57
.
n
.
n
Abb. 132.Wählen Sie „Q(U)-
Einstellungen"
Abb. 134.Q(U)-Kurve und Non-Hysterese
Abb. 135.Q(U)-Kurve und Hysterese
KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
Abb. 133.Bestimmen Sie die Q(U)-
Parameter
