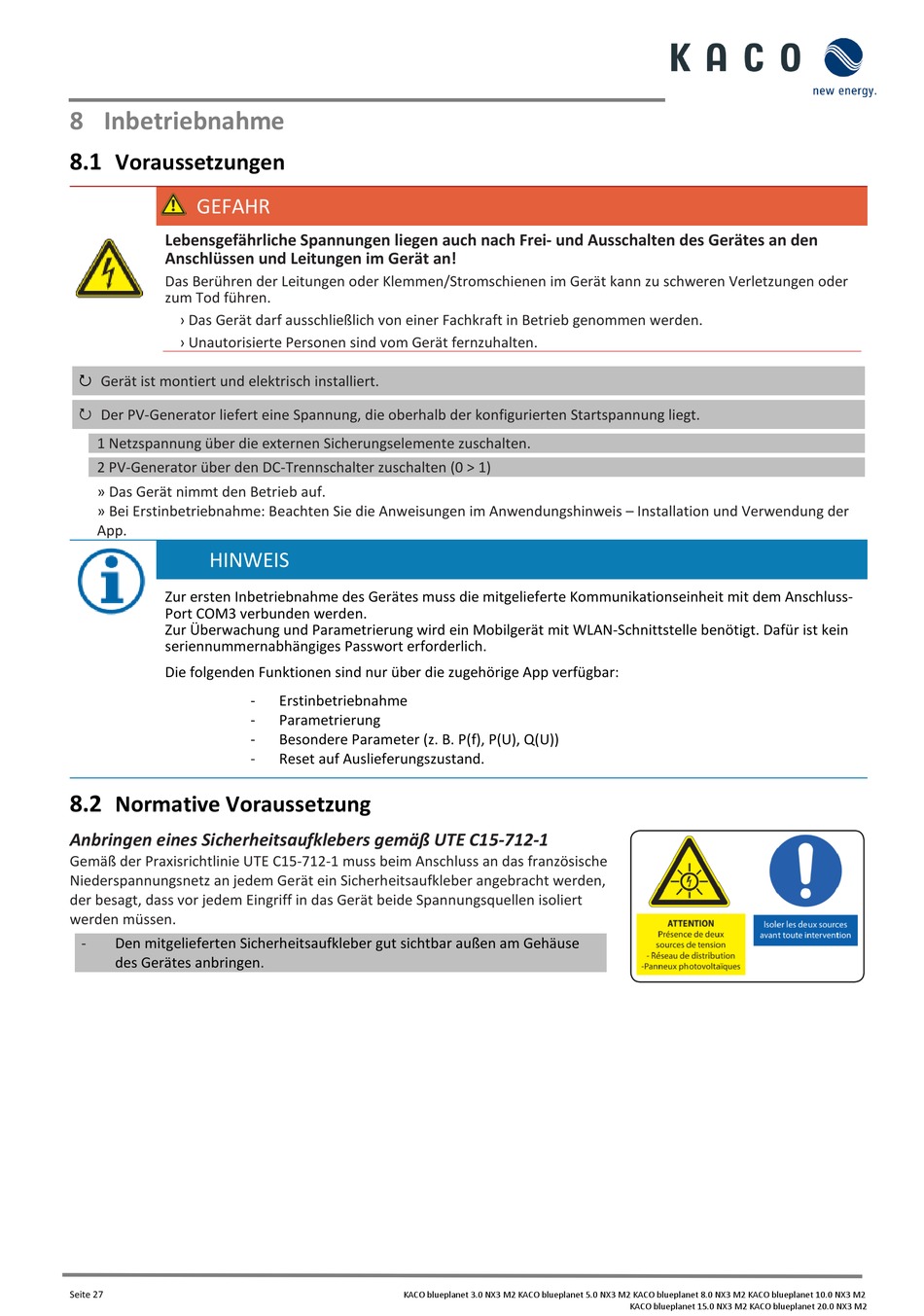

8 Inbetriebnahme
8.1
Voraussetzungen
GEFAHR
Lebensgefährliche Spannungen liegen auch nach Frei- und Ausschalten des Gerätes an den
Anschlüssen und Leitungen im Gerät an!
Das Berühren der Leitungen oder Klemmen/Stromschienen im Gerät kann zu schweren Verletzungen oder
zum Tod führen.
› Das Gerät darf ausschließlich von einer Fachkraft in Betrieb genommen werden.
› Unautorisierte Personen sind vom Gerät fernzuhalten.
Gerät ist montiert und elektrisch installiert.

 Der PV-Generator liefert eine Spannung, die oberhalb der konfigurierten Startspannung liegt.
1 Netzspannung über die externen Sicherungselemente zuschalten.
2 PV-Generator über den DC-Trennschalter zuschalten (0 > 1)
» Das Gerät nimmt den Betrieb auf.
» Bei Erstinbetriebnahme: Beachten Sie die Anweisungen im Anwendungshinweis – Installation und Verwendung der
App.
HINWEIS
Zur ersten Inbetriebnahme des Gerätes muss die mitgelieferte Kommunikationseinheit mit dem Anschluss-
Port COM3 verbunden werden.
Zur Überwachung und Parametrierung wird ein Mobilgerät mit WLAN-Schnittstelle benötigt. Dafür ist kein
seriennummernabhängiges Passwort erforderlich.
Die folgenden Funktionen sind nur über die zugehörige App verfügbar:
8.2
Normative Voraussetzung
Anbringen eines Sicherheitsaufklebers gemäß UTE C15-712-1
Gemäß der Praxisrichtlinie UTE C15-712-1 muss beim Anschluss an das französische
Niederspannungsnetz an jedem Gerät ein Sicherheitsaufkleber angebracht werden,
der besagt, dass vor jedem Eingriff in das Gerät beide Spannungsquellen isoliert
werden müssen.
- Den mitgelieferten Sicherheitsaufkleber gut sichtbar außen am Gehäuse
des Gerätes anbringen.
Seite 27
-
Erstinbetriebnahme
-
Parametrierung
-
Besondere Parameter (z. B. P(f), P(U), Q(U))
-
Reset auf Auslieferungszustand.
