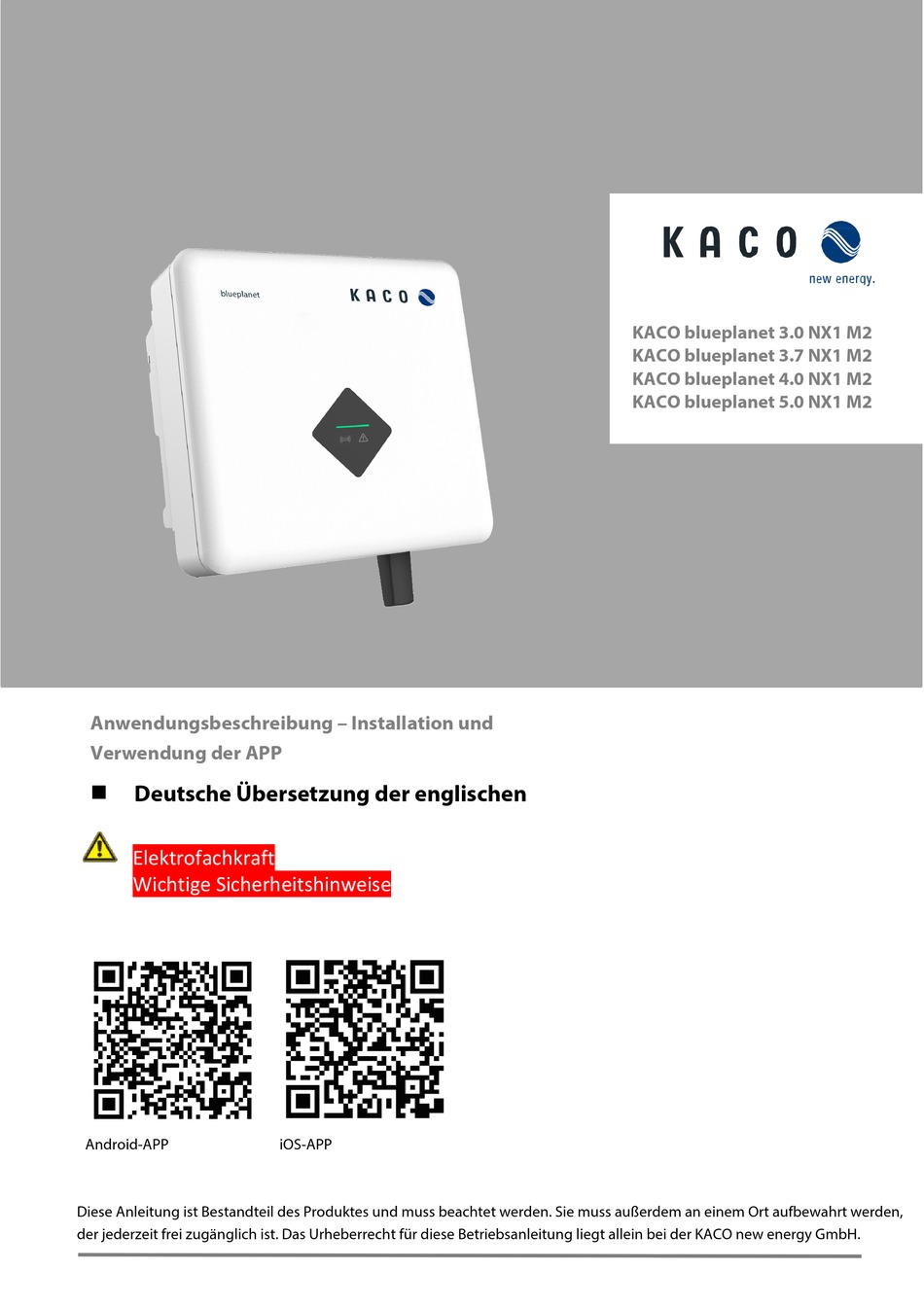

Anwendungsbeschreibung – Installation und
Verwendung der APP
Deutsche Übersetzung der englischen
Elektrofachkraft
Wichtige Sicherheitshinweise
Android-APP
Diese Anleitung ist Bestandteil des Produktes und muss beachtet werden. Sie muss außerdem an einem Ort aufbewahrt werden,
der jederzeit frei zugänglich ist. Das Urheberrecht für diese Betriebsanleitung liegt allein bei der KACO new energy GmbH.
iOS-APP

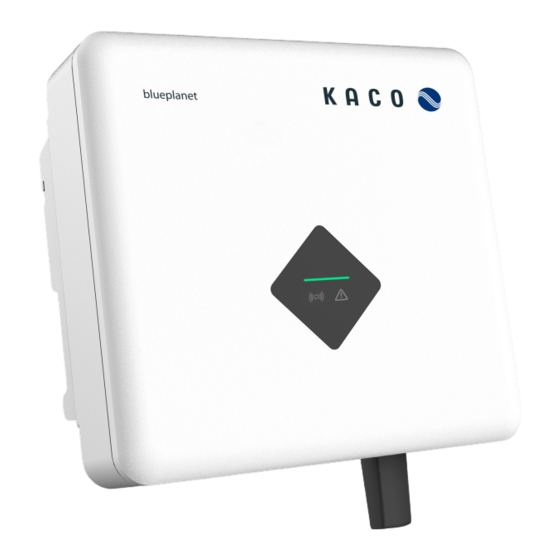

KACO blueplanet 3.0 NX1 M2
KACO blueplanet 3.7 NX1 M2
KACO blueplanet 4.0 NX1 M2
KACO blueplanet 5.0 NX1 M2
