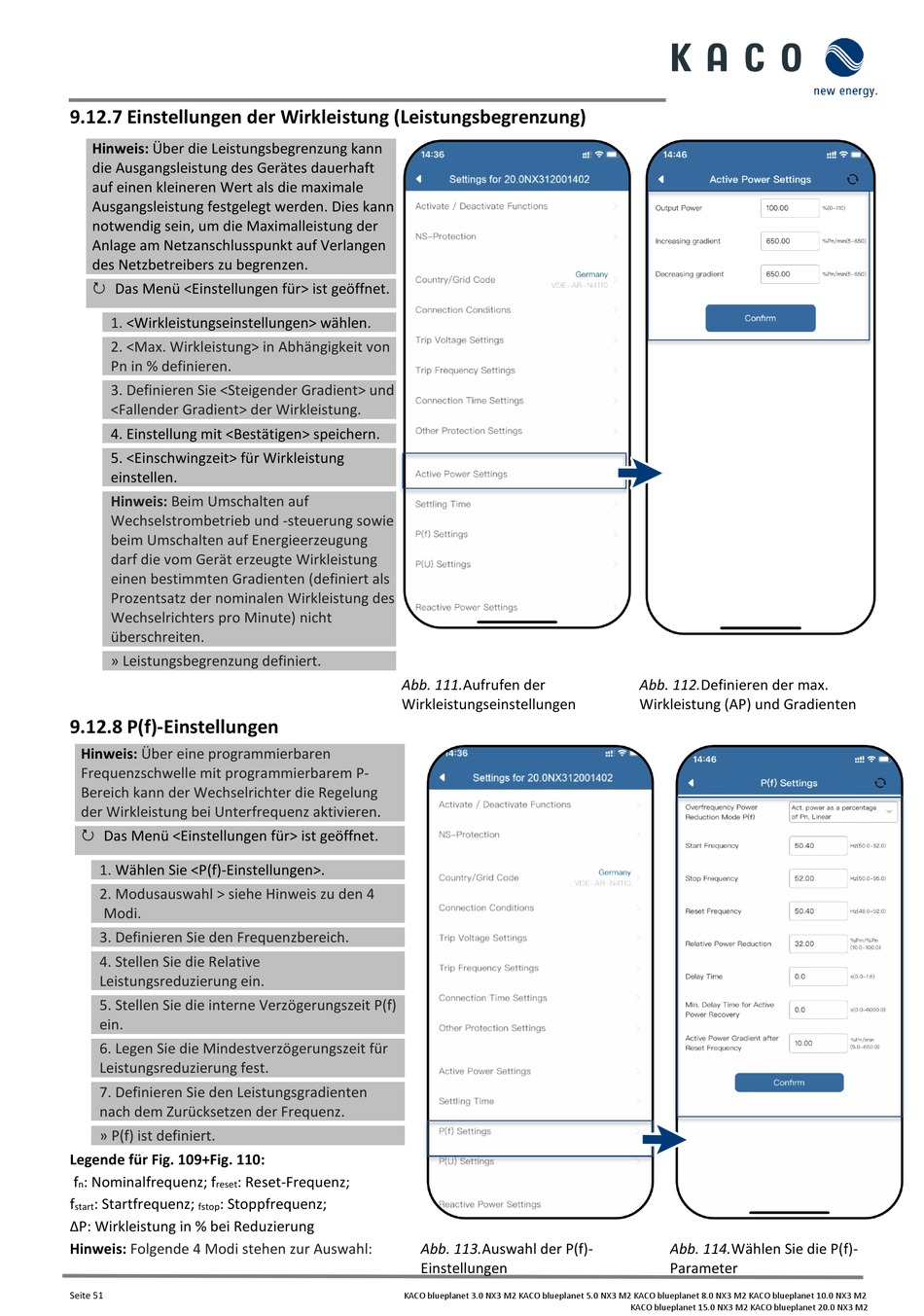

Kaco blueplanet 3.0 NX3 M2 Handbuch Seite 54

9.12.7 Einstellungen der Wirkleistung (Leistungsbegrenzung)
Hinweis: Über die Leistungsbegrenzung kann
die Ausgangsleistung des Gerätes dauerhaft
auf einen kleineren Wert als die maximale
Ausgangsleistung festgelegt werden. Dies kann
notwendig sein, um die Maximalleistung der
Anlage am Netzanschlusspunkt auf Verlangen
des Netzbetreibers zu begrenzen.
Das Menü <Einstellungen für> ist geöffnet.

1. <Wirkleistungseinstellungen> wählen.
2. <Max. Wirkleistung> in Abhängigkeit von
Pn in % definieren.
3. Definieren Sie <Steigender Gradient> und
<Fallender Gradient> der Wirkleistung.
4. Einstellung mit <Bestätigen> speichern.
5. <Einschwingzeit> für Wirkleistung
einstellen.
Hinweis: Beim Umschalten auf
Wechselstrombetrieb und -steuerung sowie
beim Umschalten auf Energieerzeugung
darf die vom Gerät erzeugte Wirkleistung
einen bestimmten Gradienten (definiert als
Prozentsatz der nominalen Wirkleistung des
Wechselrichters pro Minute) nicht
überschreiten.
» Leistungsbegrenzung definiert.
9.12.8 P(f)-Einstellungen
Hinweis: Über eine programmierbaren
Frequenzschwelle mit programmierbarem P-
Bereich kann der Wechselrichter die Regelung
der Wirkleistung bei Unterfrequenz
Das Menü <Einstellungen für> ist geöffnet.

1. Wählen Sie <P(f)-Einstellungen>.
2. Modusauswahl > siehe Hinweis zu den 4
Modi.
3. Definieren Sie den Frequenzbereich.
4. Stellen Sie die Relative
Leistungsreduzierung ein.
5. Stellen Sie die interne Verzögerungszeit P(f)
ein.
6. Legen Sie die Mindestverzögerungszeit für
Leistungsreduzierung fest.
7. Definieren Sie den Leistungsgradienten
nach dem Zurücksetzen der Frequenz.
» P(f) ist definiert.
Legende für Fig. 109+Fig. 110:
f : Nominalfrequenz; f : Reset-Frequenz;
n reset
f : Startfrequenz; : Stoppfrequenz;
start fstop
∆P: Wirkleistung in % bei Reduzierung
Hinweis: Folgende 4 Modi stehen zur Auswahl:
Seite 51
Abb. 111.Aufrufen der
Wirkleistungseinstellungen
aktivieren.
Abb. 113.Auswahl der P(f)-
Einstellungen
KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
Abb. 112.Definieren der max.
Wirkleistung (AP) und Gradienten
Abb. 114.Wählen Sie die P(f)-
Parameter
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2
