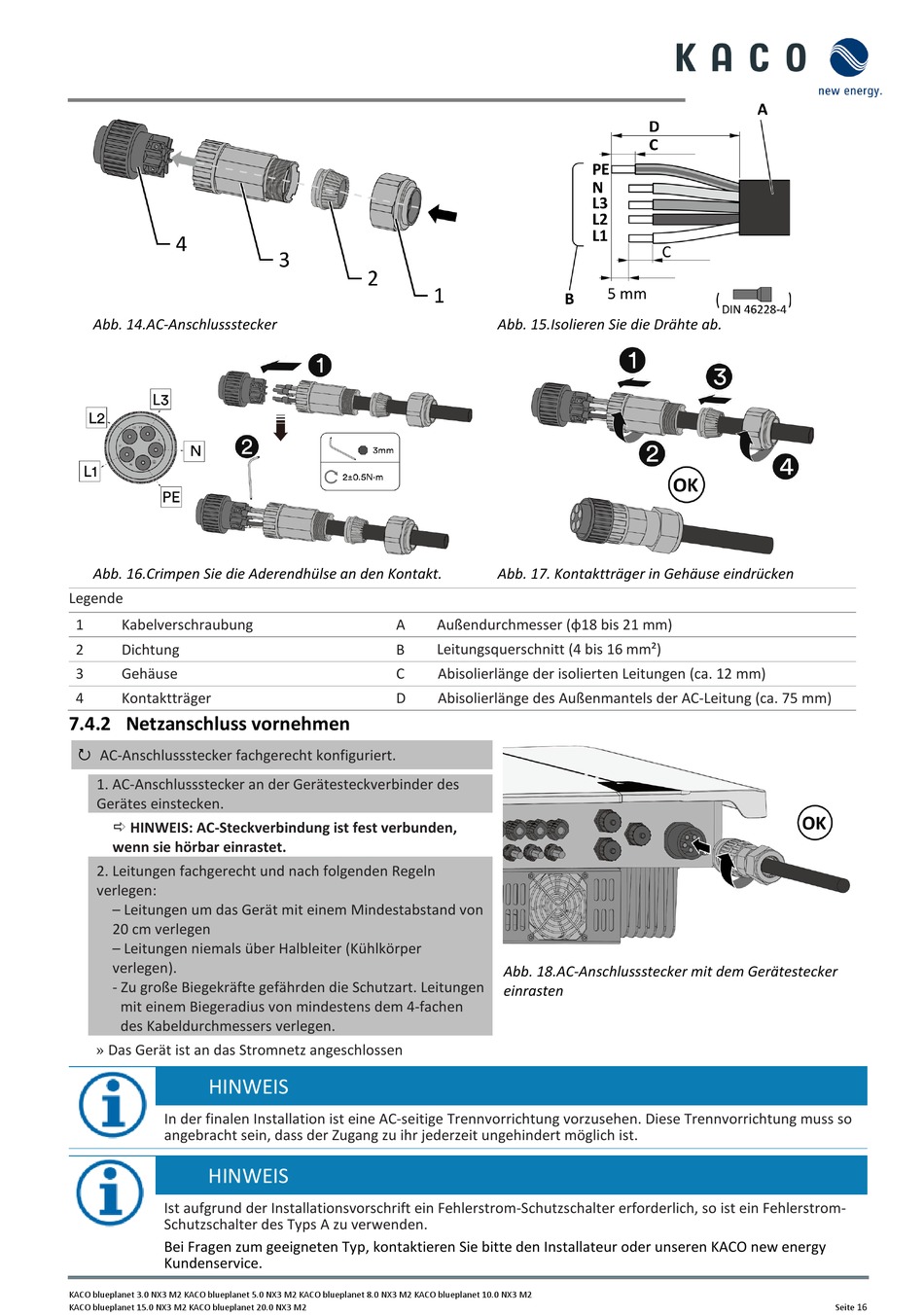

Abb. 14.AC-Anschlussstecker
Abb. 16.Crimpen Sie die Aderendhülse an den Kontakt.
Legende
1 Kabelverschraubung
2 Dichtung
3 Gehäuse
4 Kontaktträger
7.4.2 Netzanschluss vornehmen
AC-Anschlussstecker fachgerecht konfiguriert.

1. AC-Anschlussstecker an der Gerätesteckverbinder des
Gerätes einstecken.
 HINWEIS: AC-Steckverbindung ist fest verbunden,
wenn sie hörbar einrastet.
2. Leitungen fachgerecht und nach folgenden Regeln
verlegen:
– Leitungen um das Gerät mit einem Mindestabstand von
20 cm verlegen
– Leitungen niemals über Halbleiter (Kühlkörper
verlegen).
- Zu große Biegekräfte gefährden die Schutzart. Leitungen
mit einem Biegeradius von mindestens dem 4-fachen
» Das Gerät ist an das Stromnetz angeschlossen
des Kabeldurchmessers verlegen.
HINWEIS
In der finalen Installation ist eine AC-seitige Trennvorrichtung vorzusehen. Diese Trennvorrichtung muss so
angebracht sein, dass der Zugang zu ihr jederzeit ungehindert möglich ist.
HINWEIS
Ist aufgrund der Installationsvorschrift ein Fehlerstrom-Schutzschalter erforderlich, so ist ein Fehlerstrom-
Schutzschalter des Typs A zu verwenden.
Bei Fragen zum geeigneten Typ, kontaktieren Sie bitte den Installateur oder unseren KACO new energy
Kundenservice.
KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2
Abb. 15.Isolieren Sie die Drähte ab.
Abb. 17. Kontaktträger in Gehäuse eindrücken
A Außendurchmesser (φ18 bis 21 mm)
Leitungsquerschnitt (4 bis 16 mm²)
B
C Abisolierlänge der isolierten Leitungen (ca. 12 mm)
D Abisolierlänge des Außenmantels der AC-Leitung (ca. 75 mm)
Abb. 18.AC-Anschlussstecker mit dem Gerätestecker
einrasten
