Wartung - Sharp R-7A53 Serviceanleitung

R-7A53(W)
R-7A53(B)
R-7E43(W)
R-7643(B)

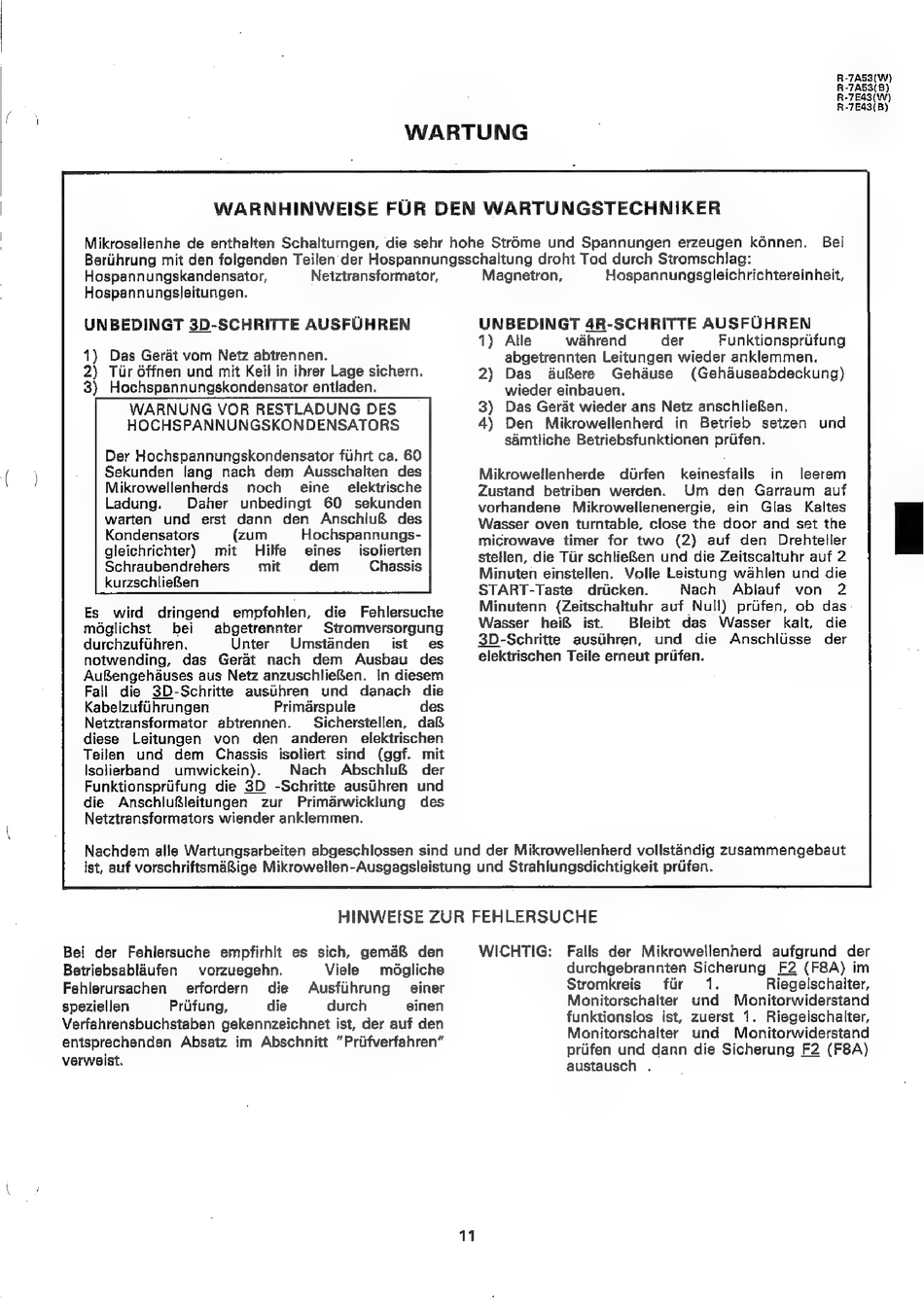

WARTUNG
WARNHINWEISE FUR DEN WARTUNGSTECHNIKER
Mikrosellenhe de enthalten Schalturngen, die sehr hohe Str6me und Spannungen erzeugen kénnen. Bei
Beriihrung mit den folgenden Teilen der Hospannungsschaltung droht Tod durch Stromschiag:
Hospannungskandensator, Netztransformator,
Hospannungsleitungen.
UNBEDINGT 3D-SCHRITTE AUSFUHREN
1) Das Gerat vom Netz abtrennen.
2) Tur 6ffnen und mit Keil in ihrer Lage sichern.
3) Hochspannungskondensator entladen.
WARNUNG VOR RESTLADUNG DES
HOCHSPANNUNGSKONDENSATORS
Der Hochspannungskendensator fiihrt ca. 60
Sekunden lang nach dem Ausschalten des
Mikrowellenherds noch eine elektrische
Ladung. Daher unbedingt 60 sekunden
warten und erst dann den Anschiu& des
Kondensators (zum Hochspannungs-
gleichrichter) mit Hilfe eines isolierten
Schraubendrehers mit dem Chassis
kurzschlieRen
Es wird dringend empfohlen, die Fehlersuche
mdglichst bei abgetrennter Stromversorgung
durchzufihren. Unter Umstadnden ist es
notwending, das Gerat nach dem Ausbau des
AuRengehauses aus Netz anzuschliefen. In diesem
Fall die 3D-Schritte ausiihren und danach die
Kabelzufiihrungen Primarspule des
Netztransformator abtrennen. Sicherstellen, dais
diese Leitungen von den anderen elektrischen
Teilen und dem Chassis isoliert sind (ggf. mit
Isolierband umwickein). Nach Abschlu& der
Funktionspriifung die 3D -Schritte ausiihren und
die Anschlu&leitungen zur Primarwicklung des
Netztransformators wiender anklemmen.
Magnetron, Hospannungsgleichrichtereinheit,
UNBEDINGT 4R-SCHRITTE AUSFUHREN
1) Alle wahrend der Funktionsprifung
abgetrennten Leitungen wieder anklemmen.
2) Das @éuRere Gehaduse (Gehauseabdeckung)
wieder einbauen.
3) Das Gerat wieder ans Netz anschlieRen,
4) Den Mikrowellenherd in Betrieb setzen und
saémtliche Betriebsfunktionen prufen.
Mikrowellenherde dirfen keinesfalls in leerem
Zustand betriben werden. Um den Garraum auf
vorhandene Mikrowellenenergie, ein Glas Kaltes
Wasser oven turntable, close the door and set the
microwave timer for two (2) auf den Drehteller
stellen, die Tur schtie&en und die Zeitscaltuhr auf 2
Minuten einstellen. Volle Leistung wahlen und die
START-Taste driicken. Nach Ablauf von 2
Minutenn (Zeitschaltuhr auf Null) prifen, ob das
Wasser heif& ist. Bleibt das Wasser kalt, die
3D-Schritte ausiihren, und die Anschliisse der
elektrischen Teile erneut priifen.
Nachdem alle Wartungsarbeiten abgeschlossen sind und der Mikrowellenherd volistandig zusammengebaut
ist, auf vorschriftsmaRige Mikrowellen-Ausgagsleistung und Strahiungsdichtigkeit prifen.
HINWEISE ZUR FEHLERSUCHE
Bei der Fehlersuche empfirhlt es sich, gema& den
Betriebsablaufen vorzuegehn. Viele médgliche
Fehlerursachen erfordern die Ausfiihrung einer
speziellen Priifung, die durch einen
Verfahrensbuchstaben gekennzeichnet ist, der auf den
entsprechenden Absatz im Abschnitt "Priifverfahren"
verweist.
11
WICHTIG: Falls der Mikrowellenherd aufgrund der
durchgebrannten Sicherung E2 (F8A) im
Stromkreis fiir 1. Riegelschaliter,
Monitorschalter und Monitorwiderstand
funktionslos ist, zuerst 1. Riegelschalter,
Monitorschalter und Monitorwiderstand
priifen und dann die Sicherung F2 (F8A)
austausch .
