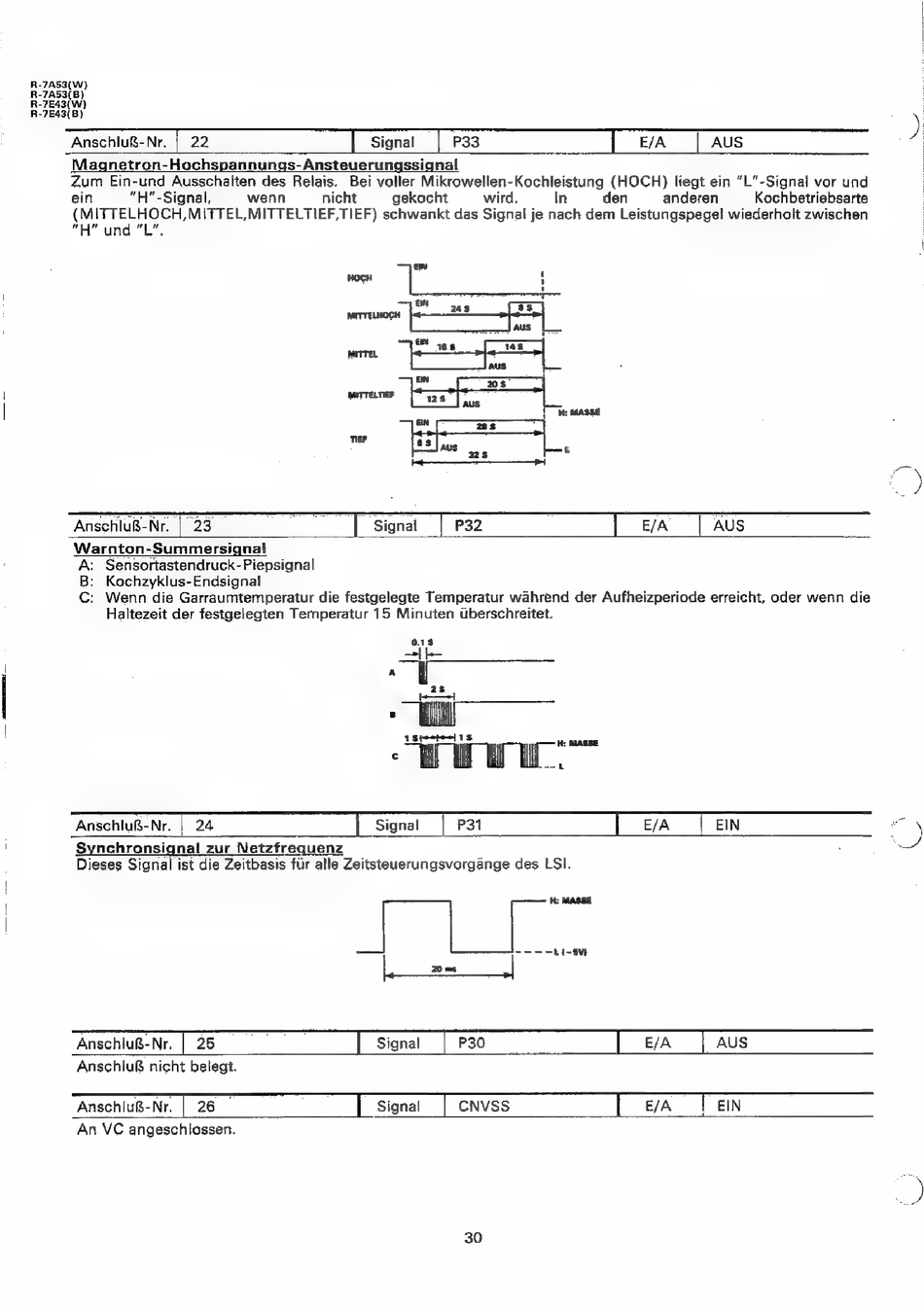

Sharp R-7A53 Serviceanleitung Seite 32

R-7A53(W)
R-7A53(B)
R-7E43(W)
R-7E43(B)
AnschluR-Nr, | 22 Signal P33 E/A | AUS
Magnetron-Hochspannungs-Ansteuerungssignal
Zum Ein-und Ausschalten des Relais. Bei voller Mikrowellen-Kochleistung (HOCH) liegt ein "L"-Signal vor und
ein "H"-Signal, wenn nicht gekocht wird. In den anderen Kochbetriebsarte
(MITTELHOCH,MITTEL,MITTELTIEF,TIEF) schwankt das Signal je nach dem Leistungspege! wiederholt zwischen
"H" und "L".
(MITTELTIEF { azs |
aus
{ H: MASSE
as
mS]
aus
as .
Anschlug-Nr. | 23 _ Signal | P32 E/A___| AUS
Warnton-Summersignal
A: Sensortastendruck-Piepsignal
B: Kochzyklus-Endsignal
C: Wenn die Garraumtemperatur die festgelegte Temperatur wahrend der Aufheizperiode erreicht, oder wenn die
Haltezeit der festgelegten Temperatur 15 Minuten tberschreitet.
|
Lak
AnschluB-Nr. | 24 Signal | P31 E/A EIN
Synchronsignal zur Netzfrequenz
Dieses Signal ist die Zeitbasis fur alle Zeitsteuerungsvaorgange des LSI.
caer
----ti-w
ieee eG
AnschluR-Nr, | 25 Signal P30 E/A AUS
Anschlu nicht belegt.
AnschluB-Nr. | 26 — Signal CNVSS E/A EIN
An VC angeschlossen.
30
