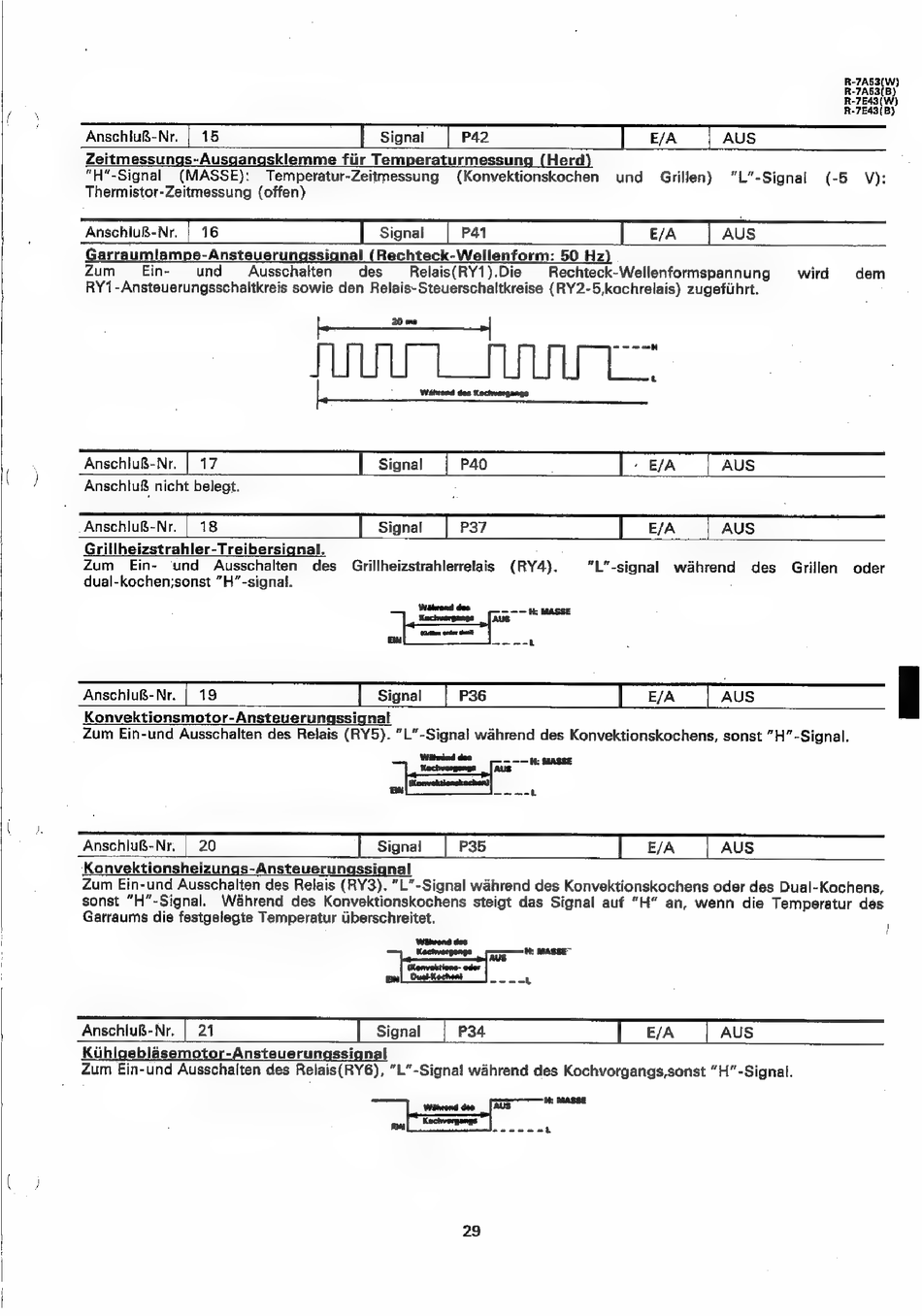

Sharp R-7A53 Serviceanleitung Seite 31

R-7A53(W)
R-7A63(B)
R-7E43(W)
R-7E43(B}
AnschiuB-Nr. | 15 Signal P42 E/A AUS
Zeitmessungs-Ausgangsklemme fiir Temperaturmessung (Herd)
Anschlu&-Nr. | 16 Signal P41 E/A AUS
Garraumlampe-Ansteuerungssignal (Rechteck-Wellenform: 50 Hz)
Zum Ein- und
Ausschalten des Relais(RY1).Die
| Rechteck-Wellenformspannung
wird dem
RY1-Ansteuerungsschaltkreis sowie den Relais-Steuerschaltkreise (RY2-5,kochrelais) zugefiihrt.
[+= ____.| oe
JUUU LIU
Watwond des Kochvorgangs
AnschluR-Nr. | 17 Signal P40 - E/A AUS
Anschlu8 nicht belegt.
AnschluB-Nr. | 18 Signal P37 E/A AUS
Grillheizstrahler-Treibersignal,
dual-kochen;sonst "H"-signal.
Wilhrend des. === ti; MASSE
AUB Kochvorgangs,
GN lan mak
Anschiu&-Nr. | 19 Signal P36 E/A AUS il
Konvektionsmotor-Ansteuerungssignal
Zum Ein-und Ausschalten des Relais (RY5). "L"-Signal wahrend des Konvektionskochens, sonst "H"-Signal.
\Withwand deo
a
AnschluB-Nr, | 20 Signal P35 E/A AUS
Konvektionsheizungs-Ansteuerungssignal
Zum Ein-und Ausschalten des Relais (RY3). "L"-Signal wahrend des Konvektionskochens oder des Dual-Kochens,
1 '
Whihrend des
Kochvergenga 4; MASSE
Aus
eiL_OualKochent
week
Anschlu&-Nr. | 21 Signal P34 E/A AUS
Kiihlgeblasemotor-Ansteuerungssignal
Zum Ein-und Ausschalten des Relais(RY6), "L"-Signal wahrend des Kochvorgangs,sonst "H"-Signal.
29
