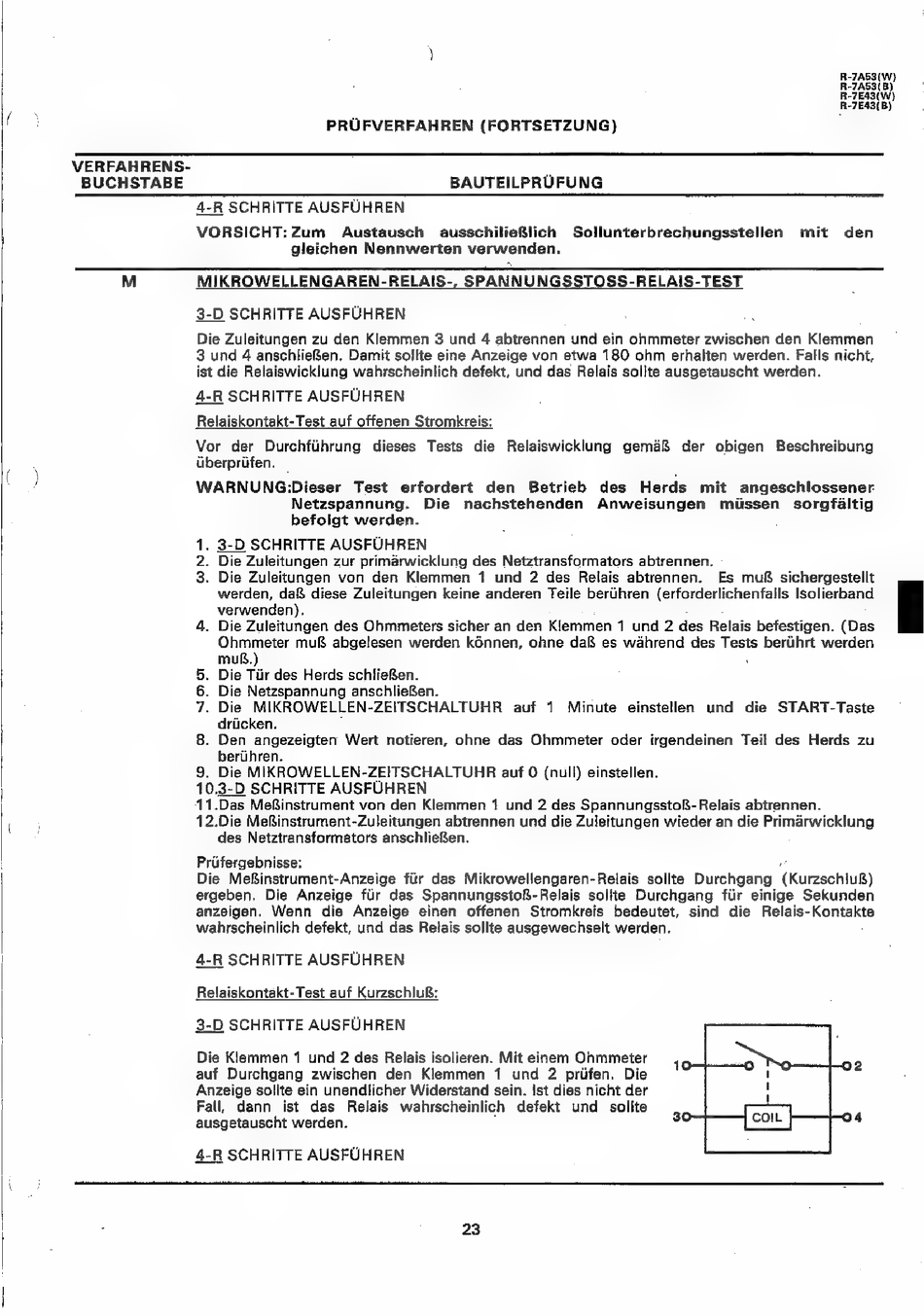

PRUFVERFAHREN (FORTSETZUNG)
VERFAHRENS-
BUCHSTABE BAUTEILPRUFUNG
4-R SCHRITTE AUSFUHREN
VORSICHT: Zum Austausch ausschilieBlich Sollunterbrechungsstellen mit den
gleichen Nennwerten verwenden.
M MIKROWELLENGAREN-RELAIS-, SPANNUNGSSTOSS-RELAIS-TEST
3-D SCHRITTE AUSFUHREN
Die Zuleitungen zu den Klemmen 3 und 4 abtrennen und ein ohmmeter zwischen den Klemmen
3 und 4 anschlieBen. Damit sollte eine Anzeige von etwa 180 ohm erhalten werden. Falls nicht,
ist die Relaiswicklung wahrscheinlich defekt, und das Relais sollte ausgetauscht werden.
4-R SCHRITTE AUSFUHREN
Relaiskontakt-Test auf offenen Stromkreis:
Vor der Durchfiihrung dieses Tests die Relaiswicklung gema& der obigen Beschreibung
iberpritfen.
WARNUNG:Dieser Test erfordert den Betrieb des Herds mit angeschlossener
Netzspannung. Die nachstehenden Anweisungen miussen sorgfaltig
befolgt werden.
1. 3-D SCHRITTE AUSFUHREN
2. Die Zuleitungen zur primarwicklung des Netztransformators abtrennen.
3. Die Zuleitungen von den Klemmen 1 und 2 des Relais abtrennen. Es muf sichergestellt
werden, da& diese Zuleitungen keine anderen Teile bertihren (erforderlichenfalls Isolierband
verwenden).
4. Die Zuleitungen des Ohmmeters sicher an den Klemmen 1 und 2 des Relais befestigen. (Das
Ohmmeter muf& abgelesen werden kénnen, ohne dal& es wahrend des Tests bertihrt werden
muf&.)
. Die Tiir des Herds schlieRen.
. Die Netzspannung anschlieRen.
. Die MIKROWELLEN-ZEITSCHALTUHR auf 1 Minute einstellen und die START-Taste
driicken.
. Den angezeigten Wert notieren, ohne das Ohmmeter oder irgendeinen Teil des Herds zu
berithren.
Die MIKROWELLEN-ZEITSCHALTUHR auf 0 (null) einstellen.
10. 3-D SCHRITTE AUSFUHREN
11.Das MeRinstrument von den Klemmen 4 und 2 des SpannungsstoR- Relais abtrennen.
12.Die MeRinstrument-Zuleitungen abtrennen und die Zuleitungen wieder an die Primarwicklung
des Netztransformators anschliefen.
wo oO IO OT
Pritfergebnisse:
Die MeRinstrument-Anzeige fiir das Mikrowellengaren-Relais sollte Durchgang '(KurzschluB)
ergeben. Die Anzeige fiir das Spannungssto&-Relais sollte Durchgang fiir einige Sekunden
anzeigen. Wenn die Anzeige einen offenen Stromkreis bedeutet, sind die Relais-Kontakte
wahrscheinlich defekt, und das Relais sollte ausgewechselt werden.
4-R SCHRITTE AUSFUHREN
Relaiskontakt-Test auf KurzschluR:
3-D SCHRITTE AUSFUHREN
Die Klemmen 1 und 2 des Relais isolieren. Mit einem Ohmmeter
auf Durchgang zwischen den Klemmen 1 und 2 prifen. Die
Anzeige sollte ein unendlicher Widerstand sein. Ist dies nicht der
Fall, dann ist das Relais wahrscheinlich defekt und sollte
ausgetauscht werden.
4-R SCHRITTE AUSFUHREN
