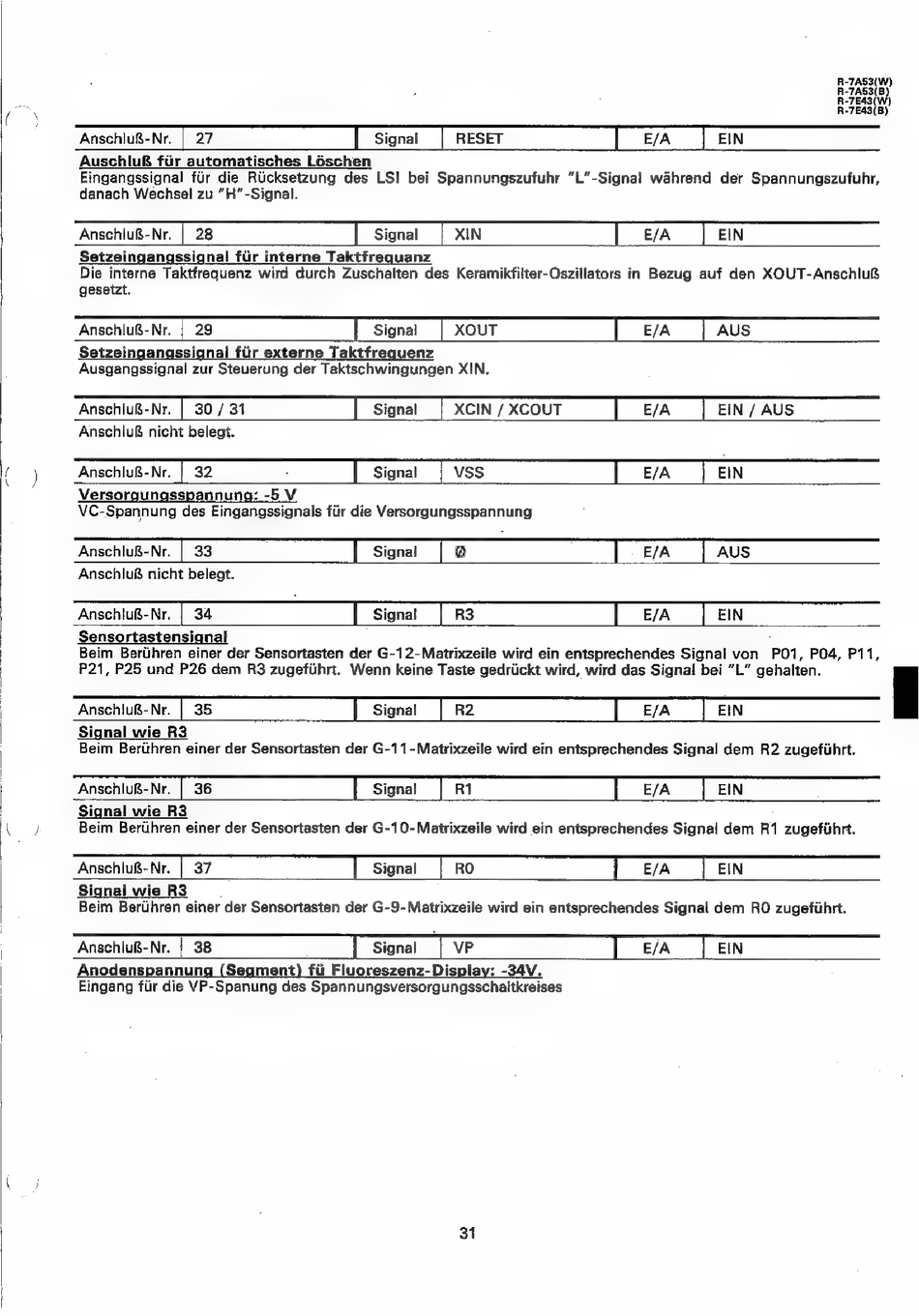

Sharp R-7A53 Serviceanleitung Seite 33
Inhaltsverzeichnis
Anschlu&-Nr. | 27
Signal
RESET
E/A
EIN
R-7A53(W)
R-7A53(B)
R-7E43(W)
R-7E43(B)
Auschlu& fiir automatisches Léschen
Eingangssignal fir die Riicksetzung
des LSI bei Spannungszufuhr
"L"-Signal wahrend
der Spannungszufuhr,
danach Wechsel zu "H"-Signal.
AnschluB&-Nr.
| 28
Signal
XIN
E/A
EIN
Setzeingangssignal fiir interne Taktfrequanz
Die interne Taktfrequenz wird durch Zuschalten des Keramikfilter-Oszillators in Bezug auf den XOUT-Anschlu&
gesetzt.
Anschlug-Nr. | 29
XOUT
E/A
AUS
Setzeingangssignal fiir externe Taktfrequenz
Ausgangssignal zur Steuerung der Taktschwingungen XIN.
AnschluR-Nr. | 30 / 31
Signal
XCIN / XCOUT
E/A
EIN / AUS
Anschlu& nicht belegt.
AnschluB-Nr. | 32
:
Signal
VSS
E/A
EIN
Versorgungsspannung;: -5 V
VC-Spannung des Eingangssignals fir die Versorgungsspannung
Anschlu&-Nr.
| 33
Signal
@
E/A
AUS
Anschlu& nicht belegt.
AnschluB-Nr. | 34
Signal
R3
E/A
EIN
Sensortastensignal
Beim Beriihren einer der Sensortasten der G-12-Matrixzeile wird ein entsprechendes Signal von
P01, P04, P11,
P21, P25 und P26 dem R3 zugefiihrt.
Wenn keine Taste gedriickt wird, wird das Signal bei "L" gehalten.
AnschliuB-Nr. | 35
Signal
R2
E/A
EIN
Signal wie R3
Beim Bertthren einer der Sensortasten der G-11-Matrixzeile wird ein entsprechendes Signal dem R2 zugefihrt.
Anschlu&-Nr. | 36
Signal
R1
E/A
EIN
Signal wie R3
Beim Bertihren einer der Sensortasten der G-10-Matrixzeile wird ein entsprechendes Signal dem R1 zugefiihrt.
Anschlu&-Nr.
| 37
Signal
RO
E/A
EIN
Signal wie R3
Beim Berihren einer der Sensortasten der G-9-Matrixzeile wird ein entsprechendes Signal dem RO zugefiihrt.
AnschluB-Nr. | 38
[sional
[vp
EA
EIN
nodenspannung
(Segment)
fui Fluoreszenz-Display:
-34V.
Eingang fiir die VP-Spanung des Spannungsversorgungsschaitkreises
31
