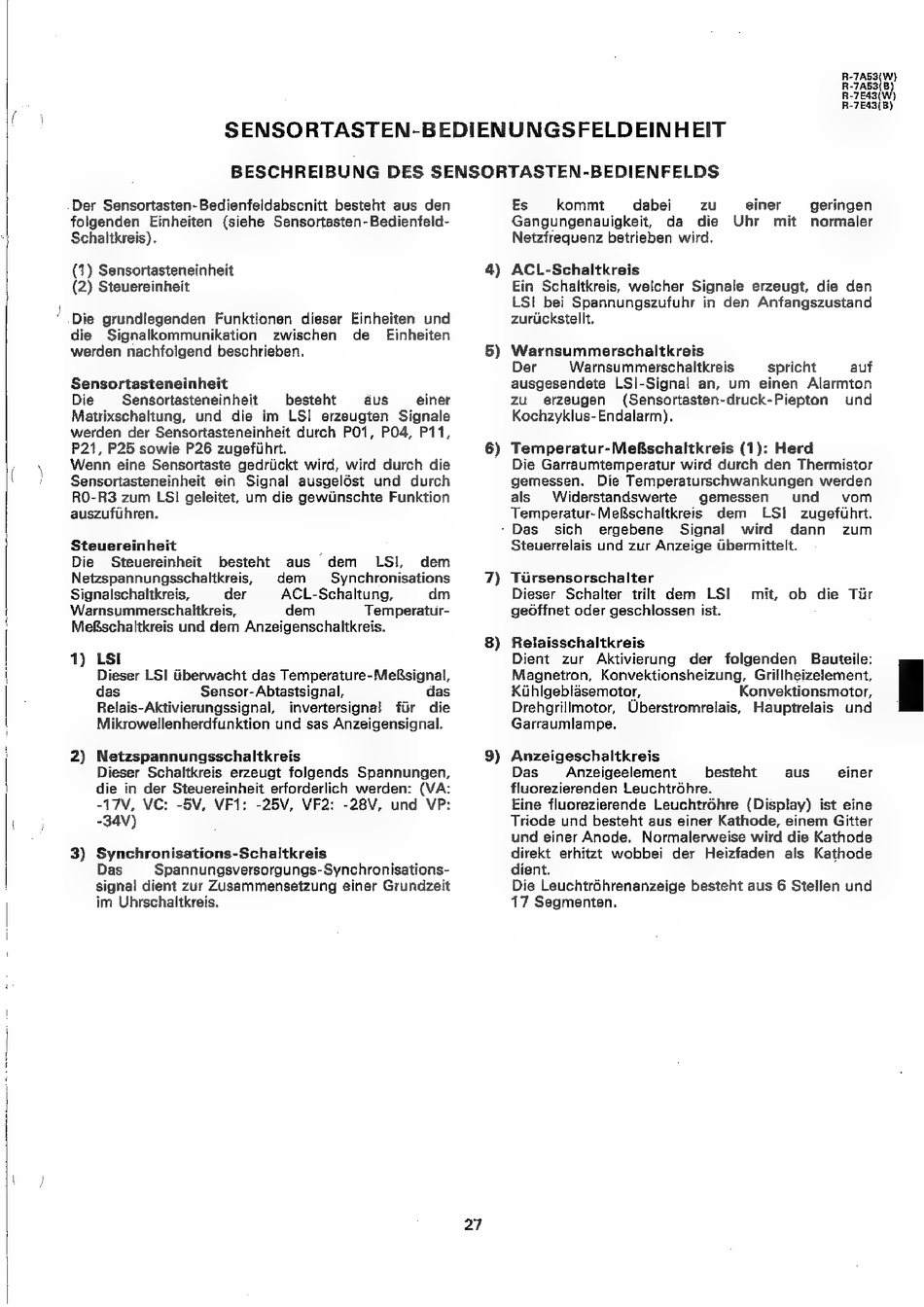

SENSORTASTEN-BEDIENUNGSFELDEINHEIT
BESCHREIBUNG DES SENSORTASTEN-BEDIENFELDS
Der Sensortasten-Bedienfeldabscnitt besteht aus den
folgenden Einheiten (siehe Sensortasten-Bedienfeld-
Schaltkreis).
(1) Sensortasteneinheit
(2) Steuereinheit
Die grundlegenden Funktionen dieser Einheiten und
die Signalkommunikation zwischen de Einheiten
werden nachfolgend beschrieben.
Sensortasteneinheit
Die Sensortasteneinheit besteht aus _ einer
Matrixschaltung, und die im LSI erzeugten Signale
werden der Sensortasteneinheit durch P01, P04, P11,
P21, P25 sowie P26 zugefiihrt.
Wenn eine Sensortaste gedriickt wird, wird durch die
Sensortasteneinheit ein Signal ausgelést und durch
RO-R3 zum LS! geleitet, um die gewuinschte Funktion
auszufiihren.
Steuereinheit ;
Die Steuereinheit besteht aus dem LSI, dem
Netzspannungsschaltkreis, dem Synchronisations
Signalschaltkreis, der ACL-Schaltung, dm
Warnsummerschaltkreis, dem Temperatur-
MeRschaltkreis und dem Anzeigenschaltkreis.
1) LSI
Dieser LSI itberwacht das Temperature-Meksignal,
das Sensor-Abtastsignal, das
Relais-Aktivierungssignal, invertersignal ftir die
Mikrowellenherdfunktion und sas Anzeigensignal.
2) Netzspannungsschaltkreis
Dieser Schaltkreis erzeugt folgends Spannungen,
die in der Steuereinheit erforderlich werden: (VA:
-17V, VC: -5V, VF1: -25V, VF2: -28V, und VP:
-34V)
3) Synchronisations-Schaltkreis
Das Spannungsversorgungs-Synchronisations-
signal dient zur Zusammensetzung einer Grundzeit
im Uhrschaltkreis.
27
4)
5)
6)
7)
8)
9)
'Das sich ergebene Signal
R-7A53(B)
R-7E43(W)
R-7E43(B)
Es kommt dabei zu einer geringen
Gangungenauigkeit, da die Uhr mit normaler
Netzfrequenz betrieben wird.
ACL-Schaltkreis
Ein Schaltkreis, welcher Signale erzeugt, die den
LS! bei Spannungszufuhr in den Anfangszustand
zuriickstellt.
Warnsummerschaltkreis
Der Warnsummerschaltkreis spricht auf
ausgesendete LSI-Signal an, um einen Alarmton
zu erzeugen (Sensortasten-druck-Piepton und
Kochzyklus-Endalarm).
Temperatur-Me&schaltkreis (1): Herd
Die Garraumtemperatur wird durch den Thermistor
gemessen. Die Temperaturschwankungen werden
als Widerstandswerte gemessen und vom
Temperatur-MeRschaltkreis dem LSI zugefihrt.
wird dann zum
Steuerrelais und zur Anzeige Gbermittelt.
Tiirsensorschalter
Dieser Schalter trilt dem LSI
gedffnet oder geschlossen ist.
mit, ob die Tiir
Relaisschaltkreis
Dient zur Aktivierung der folgenden Bauteile:
Magnetron, Konvektionsheizung, Grillheizelement,
Kiihlgeblasemotor, Konvektionsmotor,
Drehgrillmotor, Uberstromrelais, Hauptrelais und
Garraumlampe.
Anzeigeschaltkreis
Das Anzeigeelement besteht
fluorezierenden Leuchtréhre.
Eine fluorezierende Leuchtréhre (Display) ist eine
Triode und besteht aus einer Kathode, einem Gitter
und einer Anode. Normalerweise wird die Kathode
direkt erhitzt wobbei der Heizfaden als Kathode
dient.
Die Leuchtréhrenanzeige besteht aus 6 Stellen und
17 Segmenten.
aus einer
