F-220A(B/W/IN)
F-230A(B/W)

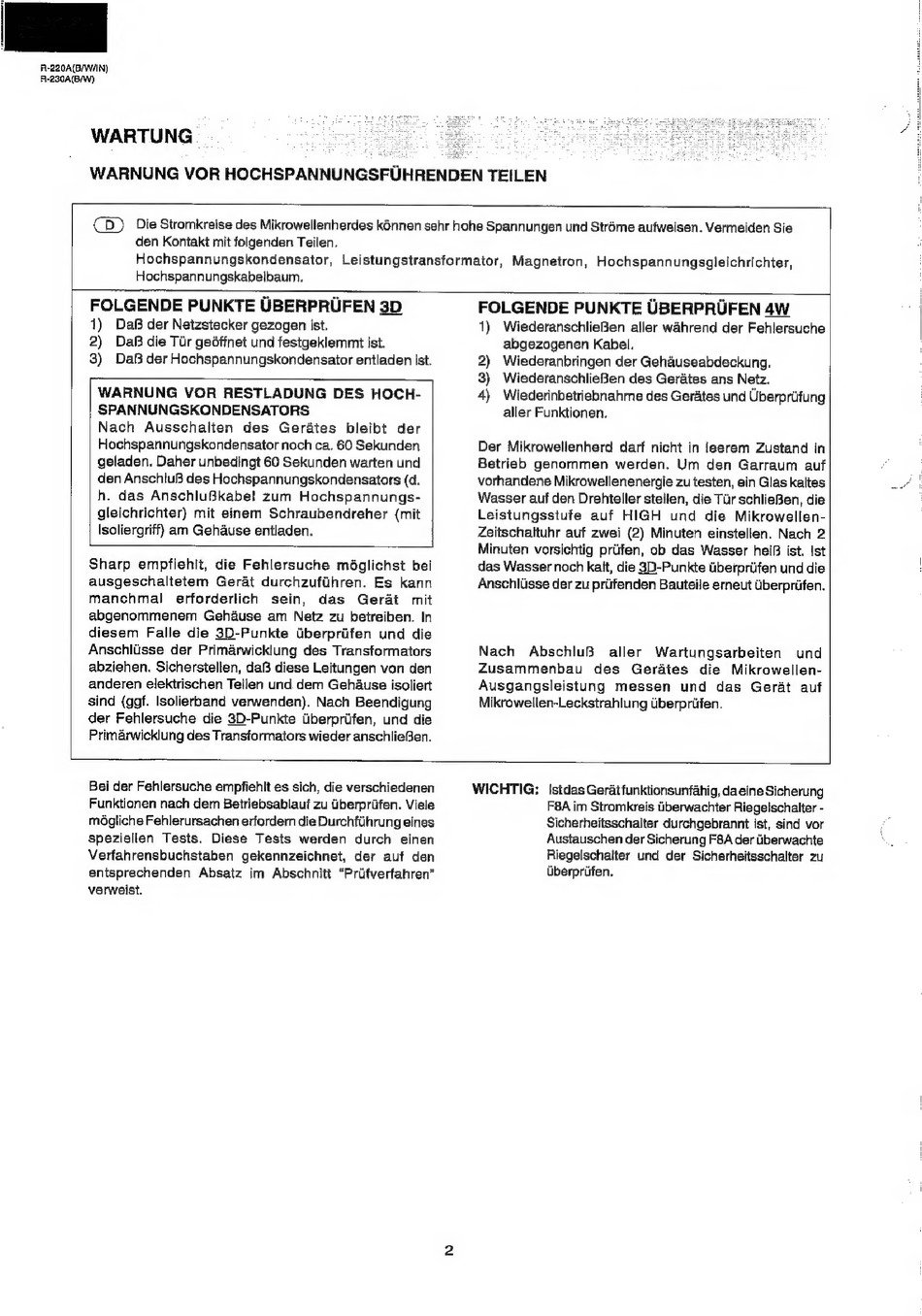

WARTUNG
WARNUNG VOR HOCHSPANNUNGSFUHRENDEN TEILEN
den Kontakt mit folgenden Teilen.
Hochspannungskabelbaum.
FOLGENDE PUNKTE UBERPRUFEN 3D
1) Daf der Netzstecker gezogen ist.
2) DaB die Tur gedfinet und festgeklemmt ist.
3) Daf3 der Hochspannungskondensator entladen ist.
WARNUNG VOR RESTLADUNG DES HOCH-
SPANNUNGSKONDENSATORS
Nach Ausschalten des Gerates bleibt der
Hochspannungskondensator noch ca. 60 Sekunden
geladen. Daher unbedingt 60 Sekunden warten und
den AnschtuB des Hochspannungskondensators (d.
h. das AnschluBkabel zum Hochspannungs-
gleichrichter) mit einem Schraubendreher (mit
lsoliergriff} am Gehause entladen.
Sharp empfiehlt, die Fehlersuche méglichst bei
ausgeschaltetem Gerat durchzufuhren. Es kann
manchmal erforderlich sein, das Gerat mit
abgenommenem Gehduse am Netz zu betreiben. In
diesem Falle die 3D-Punkte Uberpriifen und die
Anschliisse der Primarwicklung des Transformators
abziehen. Sicherstellen, da diese Leitungen von den
anderen elektrischen Teilen und dem Gehdause isoliert
sind (ggf. Isolieroand verwenden). Nach Beendigung
der Fehlersuche die 3D-Punkte tberpriifen, und die
Prim&rwicklung des Transtormators wieder anschlieBen.
FOLGENDE PUNKTE UBERPRUFEN 4w
1) WiederanschlieBen aller wahrend der Fehlersuche
abgezogenen Kabel.
2) Wiederanbringen der Gehauseabdeckung.
3) WiederanschlieBen des Gerates ans Netz.
4) Wiederinbetriebnahme des Gerates und Uberpriifung
aller Funktionen.
Der Mikrowellenherd darf nicht in leerem Zustand in
Betrieb genommen werden. Um den Garraum auf
vorhandene Mikrowellenenergie zu testen, ein Glas kaltes
Wasser auf den Drehteller stellen, die Tir schlieBen, die
Leistungsstufe auf HIGH und die Mikrowellen-
Zeitschaltuhr auf zwei (2) Minuten einstellen. Nach 2
Minuten vorsichtig prifen, ob das Wasser hei ist. ist
das Wasser noch kait, die 3D-Punkte iiberpriifen und die
Anschlisse der zu priifenden Bauteile erneut Uberpriifen.
Nach AbschluB aller Wartungsarbeiten und
Zusammenbau des Gerdtes die Mikrowellen-
Ausgangsleistung messen und das Gerat auf
Mikrowellen-Leckstrahlung iiberprifen.
Bei der Fehlersuche empfiehlt es sich, die verschiedenen
Funktionen nach dem Betriebsablaut zu tiberpriifen. Viele
mdgliche Fehlerursachen erfordem die Durchflihrung eines
speziellen Tests. Diese Tests werden durch einen
Verfahrensbuchstaben gekennzeichnet, der auf den
entsprechenden Absatz im Abschnitt "Priifverfahren"
verweist.
WICHTIG: Istdas Geratfunktionsunfahig, da eine Sicherung
F8A im Stromkreis iiberwachter Riegelschalter -
Sicherheitsschalter durchgebrannt ist, sind vor
Austauschen der Sicherung F8A der tiberwachte
Riegelschalter und der Sicherheitsschalter zu
Uberpriifen.
