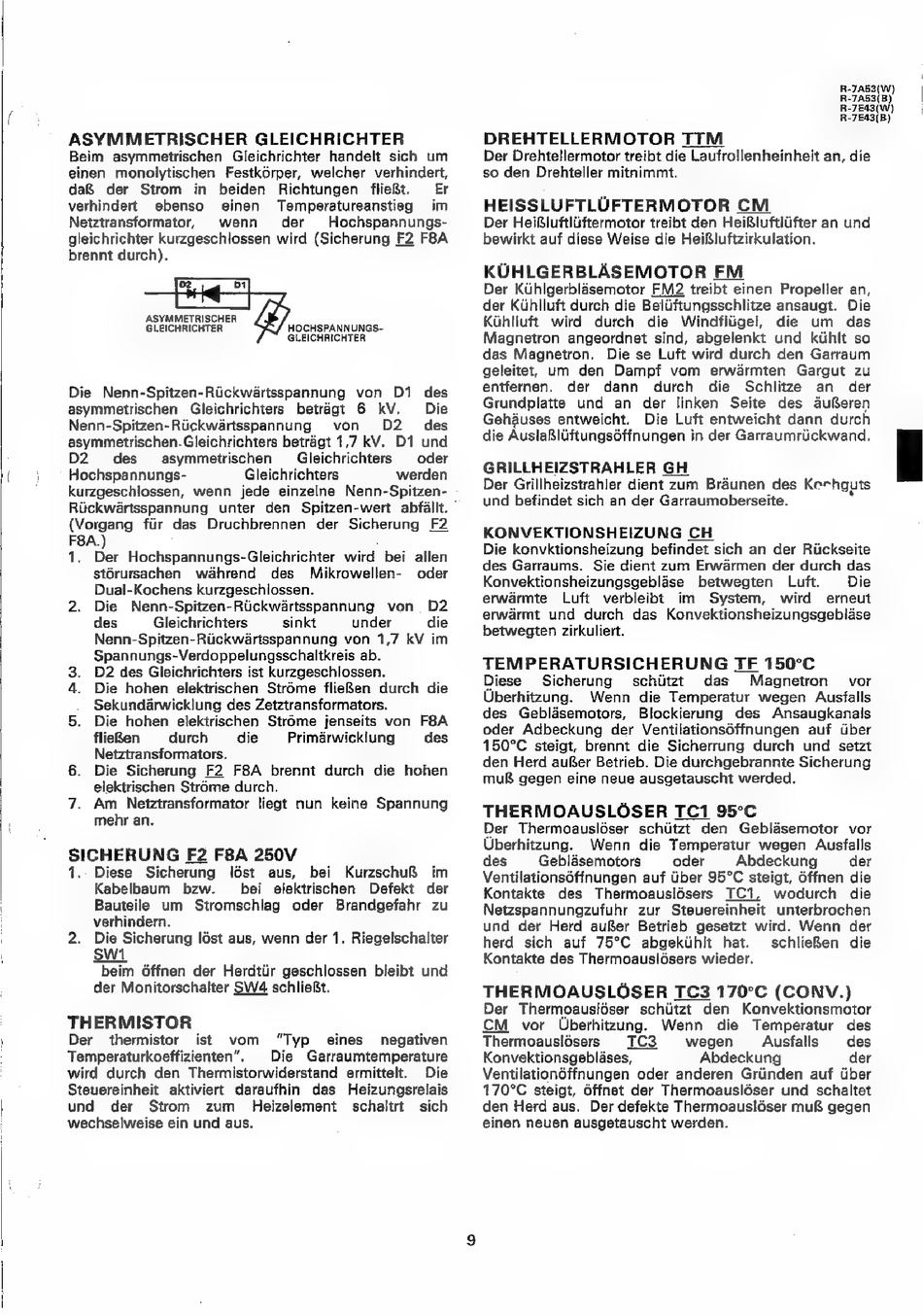

Sharp R-7A53 Serviceanleitung Seite 11

R-7ABSIW) |
R-7A53(B)
R-7E43(W)
R-7E43(B)
ASYMMETRISCHER GLEICHRICHTER
Beim asymmetrischen Gleichrichter handelt sich um
einen monolytischen Festk6rper, welcher verhindert,
daf& der Strom in beiden Richtungen flie&t. £&r
verhindert ebenso einen Temperatureanstieg im
Netztransformator, wenn der Hochspannungs-
gleichrichter kurzgeschlossen wird (Sicherung F2 F8A
brennt durch).
ASYMMETRISCHER
GLEICHRICHTER HOCHSPANNUNGS-
GLEICHAICHTER
Die Nenn-Spitzen-Riickw€artsspannung von D1 des
asymmetrischen Gleichrichters betragt 6 kV. Die
Nenn-Spitzen-Rickwartsspannung von D2 des
asymmetrischen.Gleichrichters betragt 1,7 kV. D1 und
D2 des asymmetrischen Gleichrichters oder
Hochspannungs- Gleichrichters werden
kurzgeschlossen, wenn jede einzelne Nenn-Spitzen-
Riickwértsspannung unter den Spitzen-wert abfallt. "
(Vorgang fiir das Druchbrennen der Sicherung F2
F8A.)
1. Der Hochspannungs-Gleichrichter wird bei allen
stérursachen wahrend des Mikrowellen- oder
Dual-Kochens kurzgeschlossen.
2. Die Nenn-Spitzen-Rickwartsspannung von D2
des Gleichrichters sinkt under die
Nenn-Spitzen-Rickwartsspannung von 1,7 kV im
Spannungs-Verdoppelungsschaltkreis ab.
3. D2 des Gleichrichters ist kurzgeschlossen.
4. Die hohen elektrischen Stréme flieBen durch die
Sekundarwicklung des Zetztransformators.
5. Die hohen elektrischen Stréme jenseits von F8A
flieRen durch die Primarwicklung des
Netztransformators.
6. Die Sicherung F2 F8A brennt durch die hohen
elektrischen Str6me durch.
7. Am Netztransformator liegt nun keine Spannung
mehr an.
SIEBERUNS F2 F8A 250V
Diese Sicherung lést aus, bei Kurzschu& im
Kabelbaum bzw. bei elektrischen Defekt der
Bauteile um Stromschlag oder Brandgefahr zu
verhindern.
2. Die Sicherung ldést aus, wenn der 1. Riegelschalter
Swi
beim 6ffnen der Herdtiir geschlossen bleibt und
der Monitorschalter SW4 schlieBt.
THERMISTOR
Der thermistor ist vom "Typ eines negativen
Temperaturkoeffizienten". Die Garraumtemperature
wird durch den Thermistorwiderstand ermittelt. Die
Steuereinheit aktiviert daraufhin das Heizungsrelais
und der Strom zum Heizelement schaltrt sich
wechselweise ein und aus.
DREHTELLERMOTOR TIM
Der Drehtellermotor treibt die Laufro!lenheinheit an, die
so den Drehteller mitnimmt.
HEISSLUFTLUFTERMOTOR CM
Der HeiGluftlifttermotor treibt den HeiRluftiifter an und
bewirkt auf diese Weise die Heifluftzirkulation.
KUHLGERBLASEMOTOR EM
Der Kihlgerblasemotor FM2 treibt einen Propeller an,
der Kihlluft durch die Beliiftungsschlitze ansaugt. Die
Kuhlluft wird durch die Windfiligel, die um das
Magnetron angeordnet sind, abgelenkt und kithlit so
das Magnetron, Die se Luft wird durch den Garraum
geleitet, um den Dampf vom erwaérmten Gargut zu
entfernen. der dann durch die Schlitze an der
Grundplatte und an der linken Seite des duferen
Gehauses entweicht. Die Luft entweicht dann durch
die AuslaRliftungsoffnungen in der Garraumriickwand.
GRILLHEIZSTRAHLER GH
Der Grillheizstrahler dient zum Braunen des Keehguts
und befindet sich an der Garraumoberseite.
KONVEKTIONSHEIZUNG CH
Die konvktionsheizung befindet sich an der Riickseite
des Garraums. Sie dient zum Erwarmen der durch das
Konvektionsheizungsgeblase betwegten Luft. Die
erwarmte Luft verbleibt im System, wird erneut
erwarmt und durch das Konvektionsheizungsgeblase
betwegten zirkuliert.
TEM PERATURSICHERUNG TF 150°C
Diese Sicherung schitzt das Magnetron' vor
Uberhitzung. Wenn die Temperatur wegen Ausfalls
des Geblésemotors, Blockierung des Ansaugkanals
oder Adbeckung der Ventilationséffnungen auf Uber
150°C steigt, brennt die Sicherrung durch und setzt
den Herd aufer Betrieb. Die durchgebrannte Sicherung
mu gegen eine neue ausgetauscht werded.
THERMOAUSLOSER TC1 95°C
Der Thermoausléser schitzt den Geblasemotor vor
Uberhitzung. Wenn die Temperatur wegen Ausfalls
des Geblasemotors oder Abdeckung der
Ventilationséffnungen auf tiber 95°C steigt, 6ffnen die
Kontakte des Thermoausiésers TC1, wodurch die
Netzspannungzufuhr zur Steuereinheit unterbrochen
und der Herd auffer Betrieb gesetzt wird. Wenn der
herd sich auf 75°C abgekihit hat. schlieRen die
Kontakte des Thermoauslésers wieder.
THERMOAUSLOSER TGC3 170°C (CONV.)
Der Thermoausléser schiitzt den Konvektionsmotor
CM vor Uberhitzung. Wenn die Temperatur des
Thermoauslésers TC3 wegen Ausfalls des
Konvektionsgeblases, Abdeckung der
Ventilationdffnungen oder anderen Griinden auf Uber
170°C steigt, G6ffnet der Thermoausléser und schaltet
den Herd aus. Der defekte Thermoausléser mu gegen
einen neuen ausgetauscht werden.
