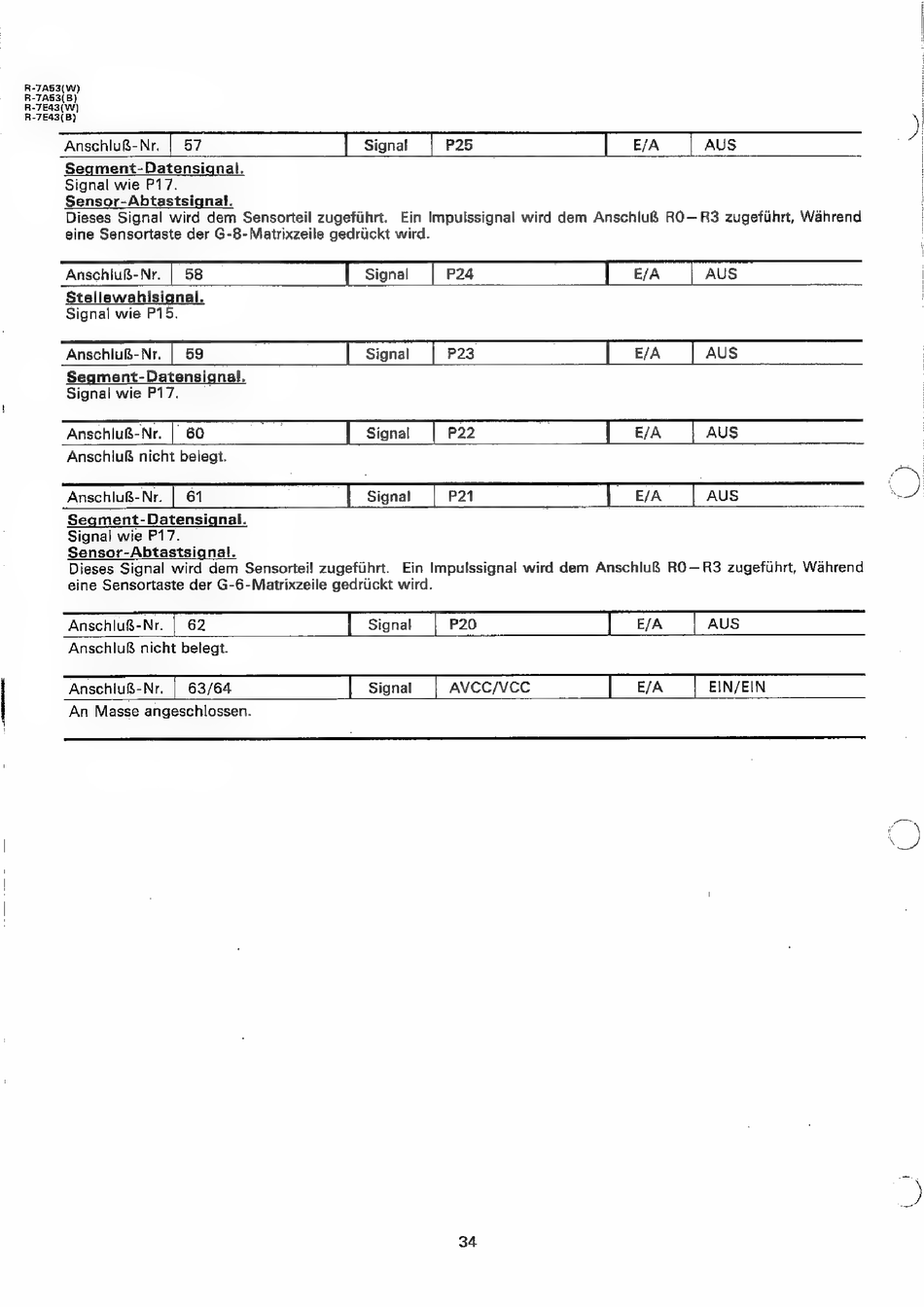

R-7AS3(W)
R-7A53(B)
R-7E43(W)
R-7E43(B)
Anschlu&-Nr. | 57 Signal P25 E/A AUS
Seqment-Datensignal.
Signal wie P17.
Sensor-Abtastsignal.
Dieses Signal wird dem Sensorteil zugefiihrt. Ein Impulssignal wird dem Anschlu& RO—R3 zugefiihrt, Wahrend
eine Sensortaste der G-8-Matrixzeile gedriickt wird.
AnschluB-Nr. | 58 Signal P24 E/A AUS i
AnschluB-Nr. | 59 Signal | P23 AUS
Segment-Datensignal.
Signal wie P17.
Anschlu&-Nr. | 60 Signal P22 E/A
Anschlu& nicht belegt.
AnschluB-Nr. | 61 Signal P21 E/A AUS La
Segment-Datensignal.
Signal wie P17.
Sensor-Abtastsignal.
Dieses Signal wird dem Sensortei! zugefiihrt. Ein Impulssignal wird dem Anschlu& RO—R3 zugefihrt, Wahrend
eine Sensortaste der G-6-Matrixzeile gedriickt wird.
Anschlu&-Nr. | 62 Signal P20 E/A AUS
Anschlu8& nicht belegt.
Anschlu&-Nr. | 63/64 Signal AVCC/VCC E/A EIN/EIN
An Masse angeschlossen.
34
