R-4G55(W)
R-4G55(B)

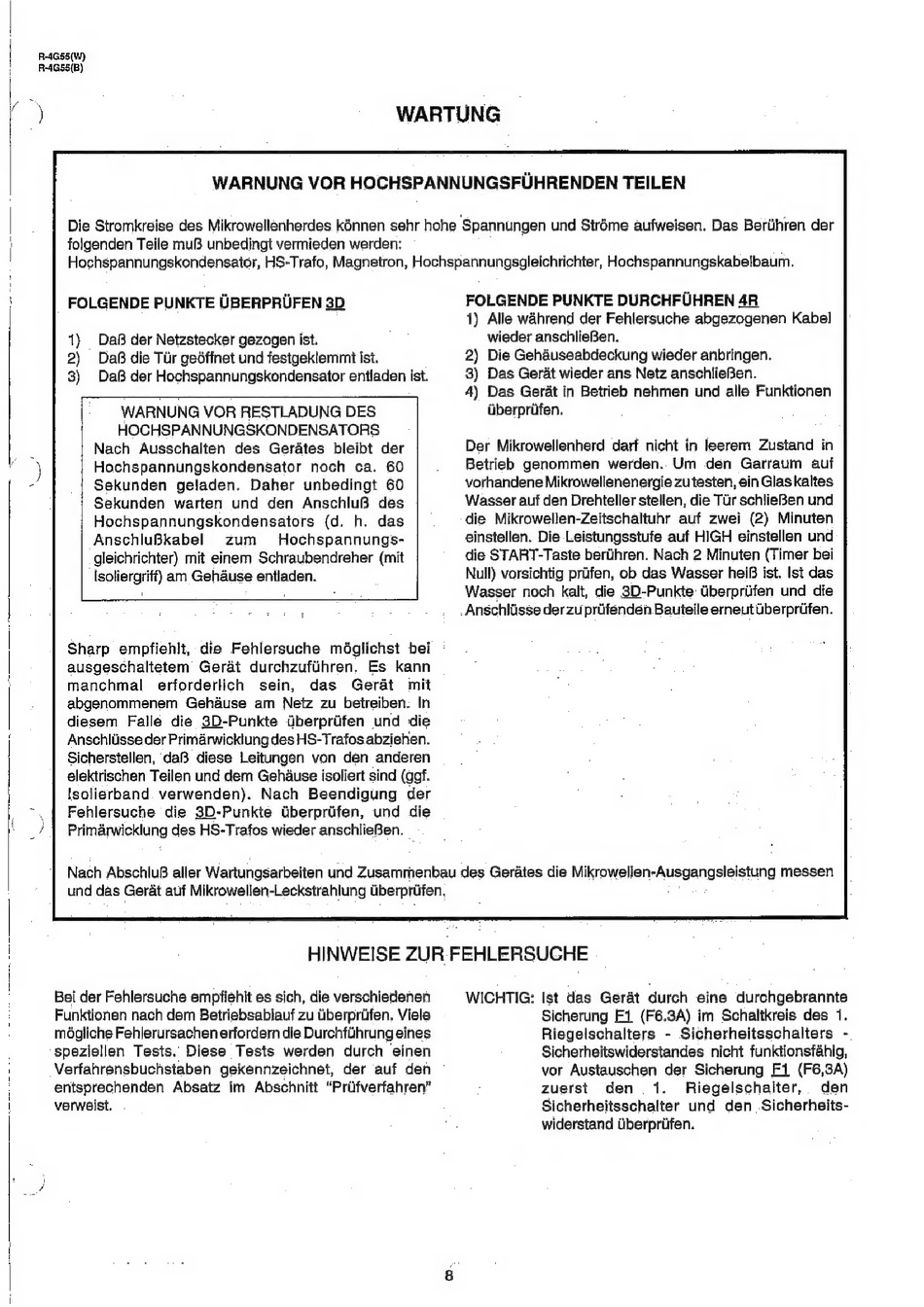

WARTUNG
WARNUNG VOR HOCHSPANNUNGSFUHRENDEN TEILEN
Die Stromkreise des Mikrowellenherdes kénnen sehr hohe Spannungen und Stréme aufweisen. Das Beriihren der
folgenden Teile muB unbedingt vermieden werden:
Hochspannungskondensator, HS-Trafo, Magnetron, Hochspannungsgleichrichter, Hochspannungskabelbaum.
FOLGENDE PUNKTE UBERPRUFEN 3D
1) Daf®B der Netzstecker gezogen ist.
2) Da® die Tir gedffnet und festgeklemmt ist.
3) Daf der Hochspannungskondensator entladen ist.
WARNUNG VOR RESTLADUNG DES
HOGHSPANNUNGSKONDENSATORS
Nach Ausschalten des Gerates bleibt der
Hochspannungskondensator noch ca. 60
Sekunden geladen. Daher unbedingt 60
Sekunden warten und den AnschluB des
Hochspannungskondensators (d. h. das
AnschluBkabel zum Hochspannungs-
gleichrichter) mit einem Schraubendreher (mit
Isoliergriff) am Gehause entladen.
1
Sharp empfiehit, die Fehlersuche méglichst bei ©
ausgeschaltetem Gerai durchzufihren. Es kann
manchmal erforderlich sein, das Gerat mit
abgenommenem Gehduse am Netz zu betreiben. In
diesem Falle die 3D-Punkte dberpriifen und die
Anschliisse der Primarwicklung des HS-Trafos abziehen.
Sicherstellen, daB diese Leitungen von den anderen
elektrischen Teilen und dem Gehause isoliert sind (ggf.
lsolierband. verwenden). Nach Beendigung der
Fehlersuche die 3D-Punkte Uberpriifen, und die
Primarwicklung des HS-Trafos wieder anschlieBen.
FOLGENDE PUNKTE DURCHFUHREN 4R
1) Alle wahrend der Fehlersuche abgezogenen Kabel
wieder anschlieBen.
2) Die Gehauseabdeckung wieder anbringen.
8) Das Gerat wieder ans Netz anschlieBen.
4) Das Gerat in Betrieb nehmen und alle Funktionen
Uberpriifen.
Der Mikrowellenherd darf nicht in leerem Zustand in
Betrieb genommen werden..Um den Garraum auf
vorhandene Mikrowellenenergie zu testen, ein Glas kaltes
Wasser auf den Drehteller stellen, die Tar schlieBen und
die Mikrowellen-Zeitschaltuhr auf zwei (2) Minuten
einstellen. Die Leistungsstufe auf HIGH einstellen und
die START-Taste beriihren. Nach 2 Minuten (Timer bei
Null) vorsichtig priifen, ob das Wasser hei ist. Ist das
Wasser noch kalt, die 3D-Punkte dberpriifen und die
.Anschliisse der zu priifenden Bauteile erneut Uberpriifen.
Nach AbschluB aller Wartungsarbeiten und Zusammenbau des Gerates die Mikrowellen-Ausgangsleistung messen
und das Gerat auf Mikrowellen-Leckstrahlung Uberpriifen,
HINWEISE ZUR FEHLERSUGHE
Bei der Fehlersuche empfiehit es sich, die verschiedenen
Funktionen nach dem Betriebsablauf zu tiberpriifen. Viele
mdgliche Fehlerursachen erfordern die Durchfthrung eines
speziellen Tests. Diese Tests werden durch einen
Verfahrensbuchstaben gekennzeichnet, der auf den
entsprechenden Absatz im Abschnitt "Priifverfahren"
verweist.
WICHTIG: Ist das Gerat durch eine durchgebrannte
Sicherung E1 (F6.3A) im Schaltkreis des 1.
Riegelschalters - Sicherheitsschalters -,
Sicherheitswiderstandes nicht funktionsfahig,
vor Austauschen der Sicherung Fi (F6,3A)
zuerst den 1. Riegelschalter, den
Sicherheitsschalter und den .Sicherheits-
widerstand Uberpriifen.
