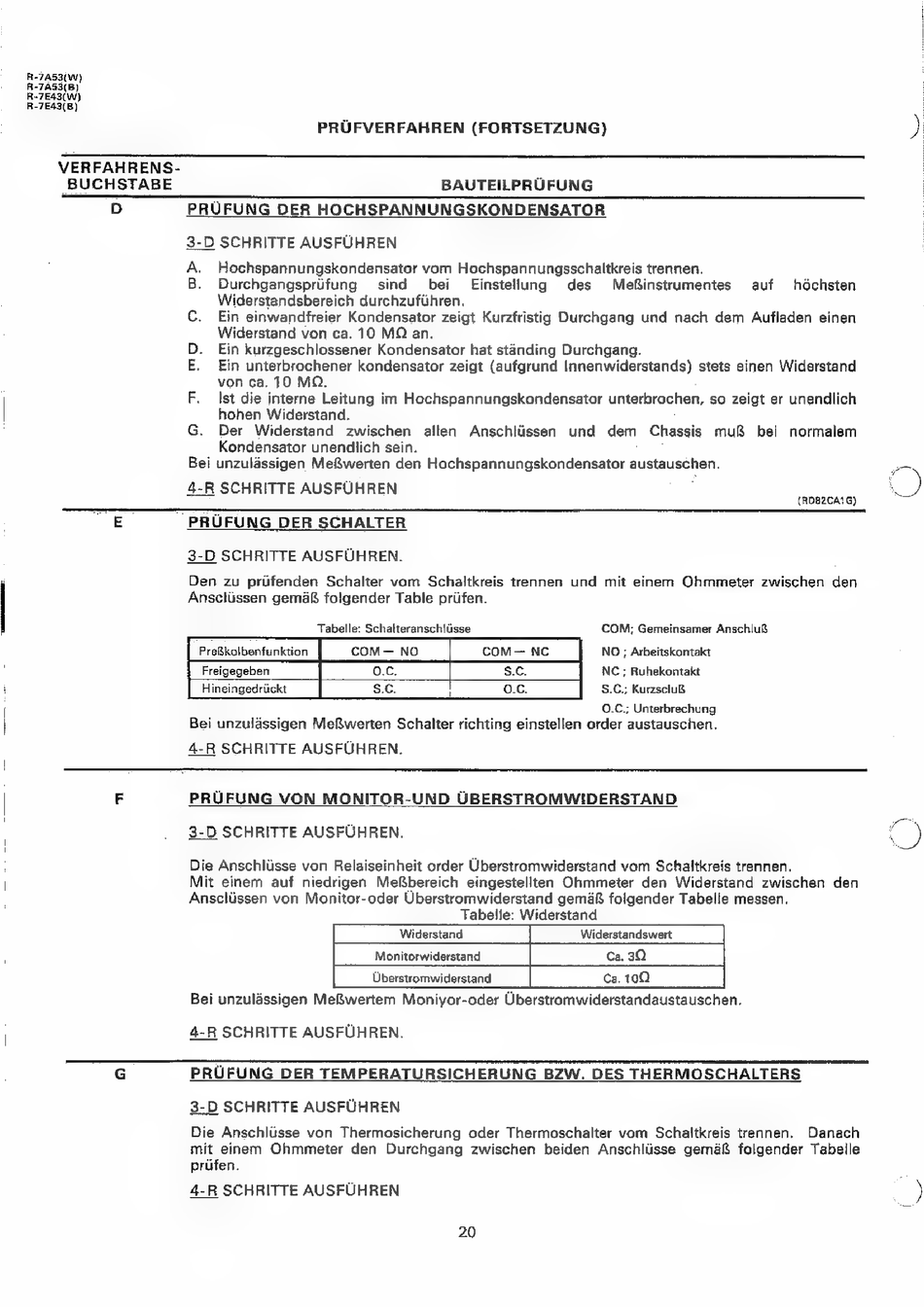

Sharp R-7A53 Serviceanleitung Seite 22

R-7A53(W)
R-7A53(B)
R-7E43(W)
R-7E43(B)
VERFAHRENS-
BUCHSTABE
PRUFVERFAHREN (FORTSETZUNG)
BAUTEILPRUFUNG
D
PRUFUNG DER HOCHSPANNUNGSKONDENSATOR
3-D SCHRITTE AUSFUHREN
Hochspannungskondensator vom Hochspannungsschaltkreis trennen.
Durchgangsprifung sind bei Einstellung des Mefinstrumentes auf hdchsten
Widerstandsbereich durchzuftihren.
Ein einwandfreier Kondensator zeigt Kurzfristig Durchgang und nach dem Aufladen einen
Widerstand von ca. 10 MQ an.
Ein kurzgeschlossener Kondensator hat standing Durchgang.
Ein unterbrochener kondensator zeigt (aufgrund Innenwiderstands) stets einen Widerstand
von ca. 10 MQ.
Ist die interne Leitung im Hochspannungskondensator unterbrochen, so zeigt er unendlich
hohen Widerstand.
Der Widerstand zwischen allen Anschlitissen und dem Chassis mu bei normalem
Kondensator unendlich sein.
Bei unzulassigen Me&werten den Hochspannungskondensator austauschen. ee
OE
(RD82CA1G)
~ PRUFUNG DER SCHALTER
3-D SCHRITTE AUSFUHREN.
Den zu priifenden Schalter vom Schaltkreis trennen und mit einem Ohmmeter zwischen den
Ansclissen gema& folgender Table priifen.
Tabelle: Schalteranschilisse COM; Gemeinsamer Anschlu®
NO ; Arbeitskontakt
Freigegeben NC ; Ruhekontakt
| 3G S.C.; KurzscluB
0.C.; Unterbrechung
Bei unzulassigen MeRwerten Schalter richting einstellen order austauschen.
4-R SCHRITTE AUSFUHREN.
PRUFUNG VON MONITOR-UND UBERSTROMW!DERSTAND
3-D SCHRITTE AUSFUHREN. '>
Die Anschliisse von Relaiseinheit order Uberstromwiderstand vom Schaltkreis trennen.
Mit einem auf niedrigen MeRbereich eingestellten Ohmmeter den Widerstand zwischen den
Anscliissen von Monitor-oder Uberstromwiderstand gemaR folgender Tabelle messen.
Tabelle: Widerstand
Widerstand Widerstandswert
Uberstromwiderstand Ca. 100
Bei unzulassigen MeRwertem Moniyor-oder Uberstromwiderstandaustauschen.
4-R SCHRITTE AUSFUHREN.
PRUFUNG DER TEMPERATURSICHERUNG BZW. DES THERMOSCHALTERS
3-D SCHRITTE AUSFUHREN
Die Anschlisse von Thermosicherung oder Thermoschalter vom Schaltkreis trennen. Danach
mit einem Ohmmeter den Durchgang zwischen beiden Anschliisse gema& folgender Tabelle
priifen.
4-R SCHRITTE AUSFUHREN : )
20
