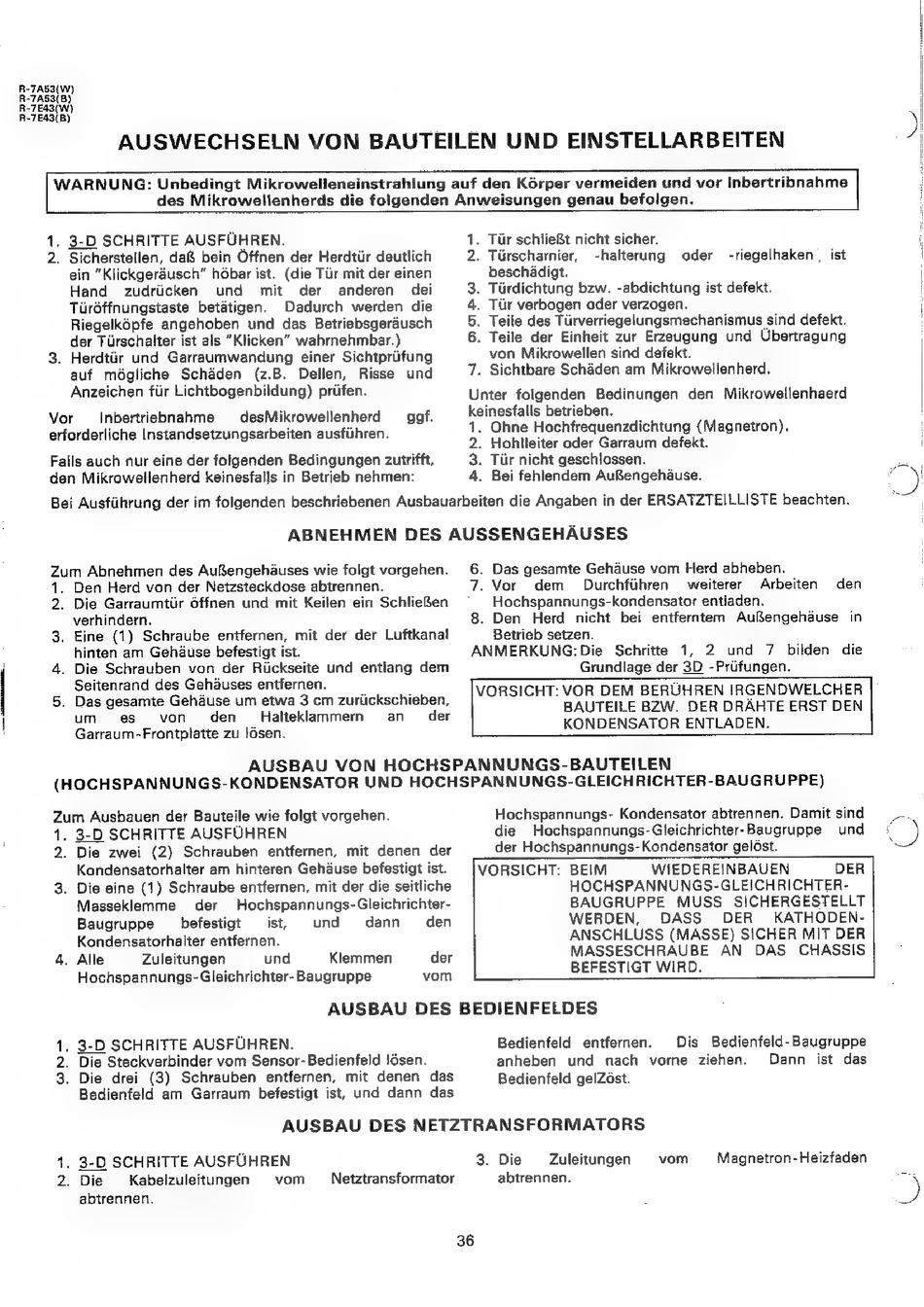

AUSWECHSELN VON BAUTEILEN UND EINSTELLARBEITEN
ARNUNG: Unbedingt Mikrowelleneinstrahlung auf den Kérper vermeiden und vor Inbertribnahme
des Mikrowellenherds die folgenden Anweisungen genau befolgen.
3-D SCHRITTE AUSFUHREN.
Sicherstellen, da& bein Offnen der Herdtiir deutlich
ein "Klickgerausch" hdbar ist. (die Tir mit der einen
Hand zudriicken und mit der anderen dei
Turéffnungstaste betatigen. Dadurch werden die
Riegelképfe angehoben und das Betriebsgerausch
der Tiirschalter ist als 'Klicken" wahrnehmbar.)
. Herdtiir und Garraumwandung einer Sichtpriifung
auf mégliche Schaden (z.B. Dellen, Risse und
Anzeichen fiir Lichtbogenbildung) priifen.
Inbertriebnahme
desMikrowellenherd — ggf.
erforderliche Instandsetzungsarbeiten ausfiihren.
Fails auch nur eine der folgenden Bedingungen zutrifft,
den Mikrowellenherd keinesfalls in Betrieb nehmen:
. Tir schlie&t nicht sicher.
. Tiérscharnier, -halterung oder
beschadigt.
. Tiirdichtung bzw. -abdichtung ist defekt.
. Tir verbogen ader verzogen.
. Teile des Tirverriegelungsmechanismus sind defekt.
. Teile der Einheit zur Erzeugung und Ubertragung
von Mikrowellen sind defekt.
. Sichtbare Schdéden am Mikrowellenherd.
Unter folgenden Bedinungen den Mikrowellenhaerd
keinesfalls betrieben.
1. Ohne Hochfrequenzdichtung (Magnetron).
2. Hohileiter oder Garraum defekt.
3. Tiir nicht geschlossen.
4. Bei fehlendem AuRengehause.
-riegelhaken — ist
SN OOARW N-
Zum Abnehmen des Auengehduses wie folgt vorgehen.
1,
2
3
4.
5
Den Herd von der Netzsteckdose abtrennen.
. Die Garraumtir 6ffnen und mit Keilen ein SchlieBen
verhindern.
. Eine (1) Schraube entfernen, mit der der Luftkanal
hinten am Gehause befestigt ist.
Die Schrauben von der Riickseite und entlang dem
Seitenrand des Gehauses entfernen.
. Das gesamte Gehause um etwa 3 cm zuriickschieben,
um es von den_ Halteklammern
Garraum-Frontplatte zu !dsen.
an der
6. Das gesamte Gehduse vom Herd abheben.
7. Vor dem Durchfihren weiterer Arbeiten
Hochspannungs-kondensator entiaden.
8. Den Herd nicht bei entferntem AuRengehause in
Betrieb setzen.
ANMERKUNG: Die Schritte 1, 2 und 7 bilden die
Grundlage der 3D -Priifungen.
VORSICHT: VOR DEM BERUHREN IRGENDWELCHER
BAUTEILE BZW. DER DRAHTE ERST DEN
KONDENSATOR ENTLADEN.
den
AUSBAU VON HOCHSPANNUNGS-BAUTEILEN
(HOCHSPANNUNGS-KONDENSATOR
UND HOCHSPANNUNGS-GLEICHRICHTER-BAUGRUPPE)
Zum Ausbauen der Bauteile wie folgt vorgehen.
1.
2.
3.
WN
=
3-D SCHRITTE AUSFUHREN
Die zwei (2) Schrauben entfernen, mit denen der
Hochspannungs- Kondensator abtrennen. Damit sind
die Hochspannungs-Gleichrichter-Baugruppe und
der Hochspannungs-Kondensator gelést.
Kondensatorhalter am hinteren Gehduse befestigt ist.
Die eine (1) Schraube entfernen, mit der die seitliche
Masseklemme der Hochspannungs-Gleichrichter-
Baugruppe befestigt ist, und dann den
Kondensatorhalter entfernen.
. Alle Zuleitungen und Klemmen der
Hochspannungs- Gleichrichter- Baugruppe vom
VORSICHT: BEIM WIEDEREINBAUEN DER
HOCHSPANNUNGS-GLEICHRICHTER-
BAUGRUPPE MUSS SICHERGESTELLT
WERDEN, DASS DER KATHODEN-
ANSCHLUSS (MASSE) SICHER MIT DER
MASSESCHRAUBE AN DAS CHASSIS
BEFESTIGT WIRD.
AUSBAU DES BEDIENFELDES
. 8-D SCHRITTE AUSFUHREN.
. Die Steckverbinder vom Sensor-Bedienfeld !dsen.
. Die drei (3) Schrauben entfernen, mit denen das
Bedienfeld am Garraum befestigt ist, und dann das
Bedienfeld entfernen. Dis Bedienfeld-Baugruppe
anheben und nach vorne ziehen. Dann ist das
Bedienfeld gelZést.
AUSBAU DES NETZTRANSFORMATORS
. 3-D SCHRITTE AUSFUHREN
. Die
Kabelzuleitungen Netztransformator
abtrennen.
vom
36
3. Die Zuleitungen
abtrennen.
vom Magnetron-Heizfaden
