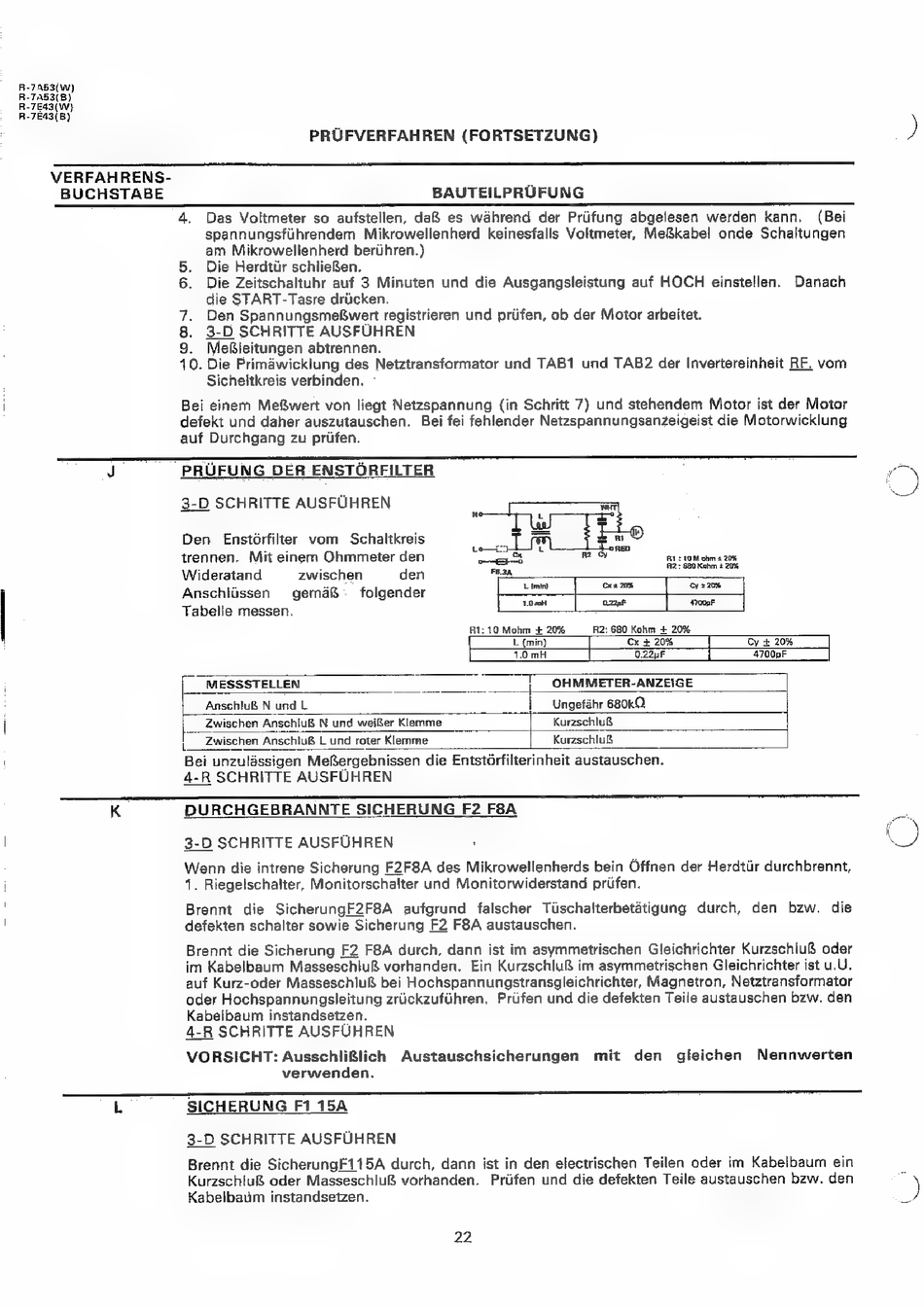

Sharp R-7A53 Serviceanleitung Seite 24

R-7453(W)
R-7A53(B)
R-7E43(W)
R-7E43(B)
PRUFVERFAHREN (FORTSETZUNG) )
VERFAHRENS-
BUCHSTABE BAUTEILPRUFUNG
4. Das Voltmeter so aufstellen, da& es wahrend der Priifung abgelesen werden kann. (Bei
spannungsfiilhrendem Mikrowellenherd keinesfalls Voltmeter, Me&kabel onde Schaltungen
am Mikrowellenherd bertthren.)
5. Die Herdtur schlieRen.
6. Die Zeitschaltuhr auf 3 Minuten und die Ausgangsleistung auf HOCH einstellen. Danach
die START-Tasre driicken.
7. Den Spannungsme®wert registrieren und priifen, ob der Motor arbeitet.
8. 3-D SCHRITTE AUSFUHREN
9. Mefleitungen abtrennen.
10. Die Primawicklung des Netztransformator und TAB1 und TAB2 der Invertereinheit RF. vom
Sicheltkreis verbinden.
Bei einem Mefwert von liegt Netzspannung (in Schritt 7) und stehendem Motor ist der Motor
defekt und daher auszutauschen. Bei fei fehlender Netzspannungsanzeigeist die Motorwicklung
auf Durchgang zu prifen.
PRUFUNG DER ENSTORFILTER : Yo
3-D SCHRITTE AUSFUHREN ae
WHT!
Den Enstérfilter vom Schaltkreis Rt
Bees feo
trennen. Mit einem Ohmmeter den Ra cy RI: 10M civm + 20%
= . 2 ; 680 Kohm + 20%
Wideratand zwischen den
Anschliissen gema8 __ folgender = cami sadibic
1.0mH O,22pF '4700pF
Tabelle messen.
1: 10 Mohm + 20% R2: 680 Kohm + 20%
L (min) Cx + 20% Cy + 20%
1.0 mH 0.22uF 4700pF
" MESSSTELLEN ___ | _OHMMETER-ANZEIGE
Anschlu& N und L Ungefahr 680kQ.
ba Zwischen Anschlu& N und weifer Klemme Kurzschlu&
{__Zwischen Anschlu® L und roter Klemme Kurzschlu&
Bei unzulassigen Me@ergebnissen die Entstérfilterinheit austauschen.
4-R SCHRITTE AUSFUHREN
3-D SCHRITTE AUSFUHREN ' ©.
Wenn die intrene Sicherung F2F8A des Mikrowellenherds bein Offnen der Herdtiir durchbrennt,
1. Riegelschalter, Monitorschalter und Monitorwiderstand prifen.
Brennt die SicherungF2F8A aufgrund falscher Tischalterbetatigung durch, den bzw. die
defekten schalter sowie Sicherung F2 F8A austauschen.
Brennt die Sicherung F2 F8A durch, dann ist im asymmetrischen Gleichrichter Kurzschlu& oder
im Kabelbaum MasseschiuB vorhanden. Ein Kurzschlu& im asymmetrischen Gleichrichter ist u.U.
auf Kurz-oder Masseschlu& bei Hochspannungstransgleichrichter, Magnetron, Netztransformator
oder Hochspannungsleitung zriickzufiihren, Priifen und die defekten Teile austauschen bzw. den
Kabelbaum instandsetzen.
4-R SCHRITTE AUSFUHREN
VORSICHT: Ausschli&lich Austauschsicherungen mit den gleichen Nennwerten
verwenden.
L
SICHERUNG F1 15A
3-D SCHRITTE AUSFUHREN
Brennt die SicherungF115A durch, dann ist in den electrischen Teilen oder im Kabelbaum ein
Kurzschlu& oder Masseschlu& vorhanden.
Priifen und die defekten Teile austauschen bzw. den 7 )
Kabelbaum instandsetzen.
22
