R-7A53(W)
R-7A53(B}
B-7E43(W)
R-7E43(B)}

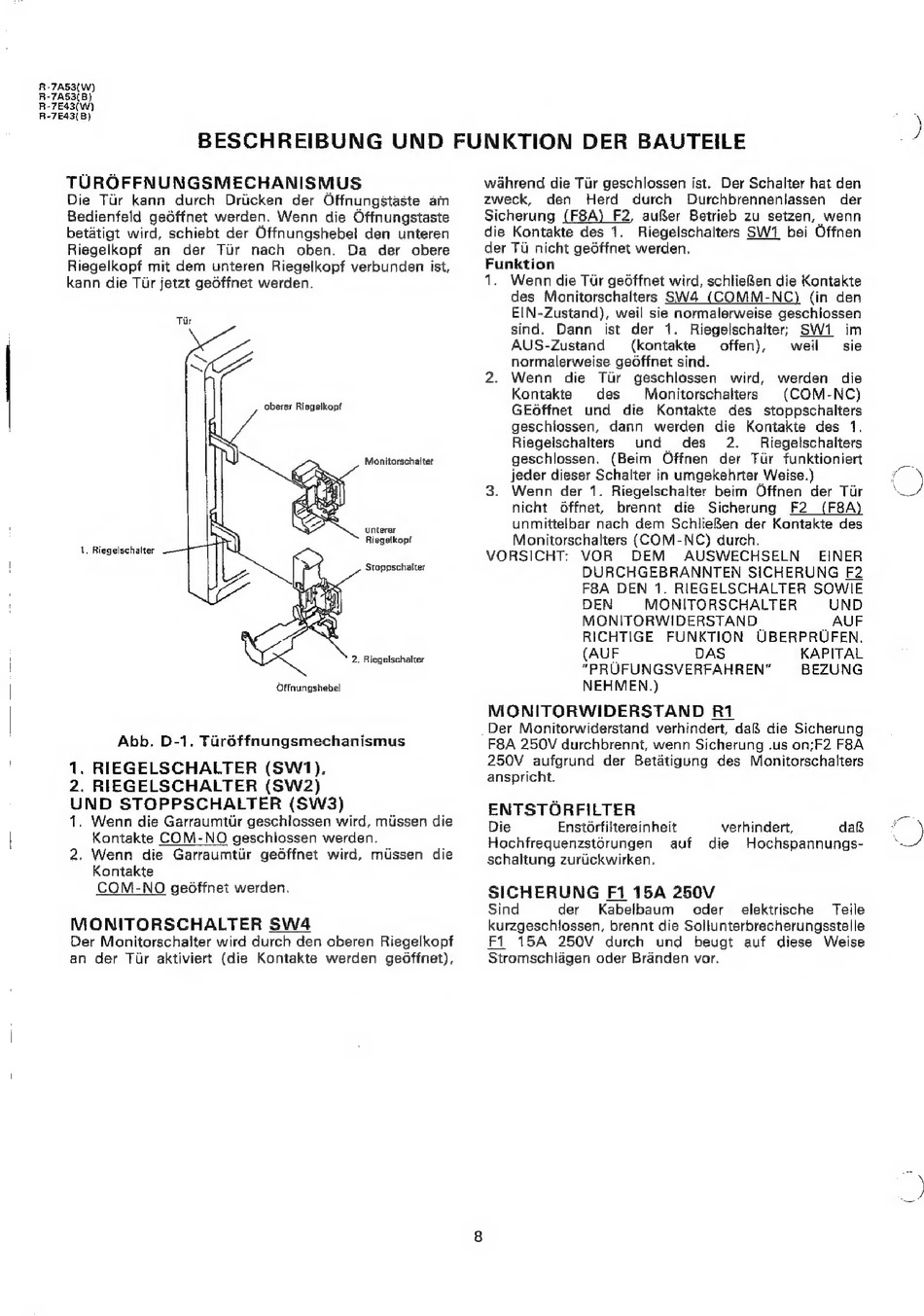

BESCHREIBUNG UND FUNKTION DER BAUTEILE
TUROFFNUNGSMECHANISMUS
Die Tir kann durch Driicken der Offnungstaste am
Bedienfeld gedffnet werden. Wenn die Offnungstaste
betatigt wird, schiebt der Offnungshebel den unteren
Riegelkopf an der Tir nach oben. Da der obere
Riegelkopf mit dem unteren Riegelkopf verbunden ist,
kann die Tur jetzt gedffnet werden.
Tir
SS
~S
oberer Riegalkopf
Monitorschaiter
unterer
Riegetkopf
1. Riegelschalter —T1
Stoppschalter
2. Riegelschalter
Offnungshebel
Abb. D-1. Tar6éffnungsmechanismus
1. RIEGELSCHALTER (SW1),
2. RIEGELSCHALTER (SW2)
UND STOPPSCHALTER (SW3)
1. Wenn die Garraumtiir geschiossen wird, mtissen die
Kontakte COM-NO geschlossen werden.
2. Wenn die Garraumtiir gedffnet wird, miissen die
Kontakte
COM-NO geoffnet werden.
MONITORSCHALTER SW4
Der Monitorschalter wird durch den oberen Riegelkopf
an der Tur aktiviert (die Kontakte werden gedffnet),
wahrend die Tir geschlossen ist. Der Schalter hat den
zweck, den Herd durch Durchbrennenlassen der
Sicherung (F8A) F2, au&er Betrieb zu setzen, wenn
die Kontakte des 1. Riegelschalters SW1 bei Offnen
der Ti nicht gedffnet werden.
Funktion
1. Wenn die Tir gedffnet wird, schlie&en die Kontakte
des Monitorschalters SW4 (COMM-NC) (in den
EIN-Zustand), weil sie normalerweise geschlossen
sind. Dann ist der 1. Riegelschalter; SW1 im
AUS-Zustand (kontakte offen), weil sie
normalerweise geOffnet sind.
2. Wenn die Tir geschlossen wird, werden die
Kontakte des Monitorschalters (COM-NC)
GEoffnet und die Kontakte des stoppschalters
geschlossen, dann werden die Kontakte des 1.
Riegeischalters und des 2. Riegelschalters
geschlossen. (Beim Offnen der Tir funktioniert
jeder dieser Schalter in umgekehrter Weise.)
3. Wenn der 1. Riegelschalter beim Offnen der Tur
nicht 6ffnet, brennt die Sicherung F2 (F8A)
unmittelbar nach dem Schlie&en der Kontakte des
Monitorschalters (COM-NC) durch.
VORSICHT: VOR DEM AUSWECHSELN' EINER
DURCHGEBRANNTEN SICHERUNG F2
F8A DEN 1. RIEGELSCHALTER SOWIE
DEN MONITORSCHALTER UND
MONITORWIDERSTAND AUF
RICHTIGE FUNKTION UBERPRUFEN.
(AUF DAS KAPITAL
"PRUFUNGSVERFAHREN" BEZUNG
NEHMEN.)
MONITORWIDERSTAND R1
Der Monitorwiderstand verhindert, dalS die Sicherung
F8A 250V durchbrennt, wenn Sicherung .us on;F2 FBA
250V aufgrund der Betatigung des Monitorschalters
anspricht.
ENTSTORFILTER
Die Enst6rfiltereinheit verhindert, dag
Hochfrequenzstérungen auf die Hochspannungs-
schaltung zurickwirken.
SICHERUNG F1 15A 250V
Sind der Kabelbaum oder elektrische Teile
kurzgeschlossen, brennt die Sollunterbrecherungsstelle
F1 15A 250V durch und beugt auf diese Weise
Stromschlagen oder Branden vor.
