R-7A53(W)
R-7A53(B)
R-7E43(W)
R-7E43(B)

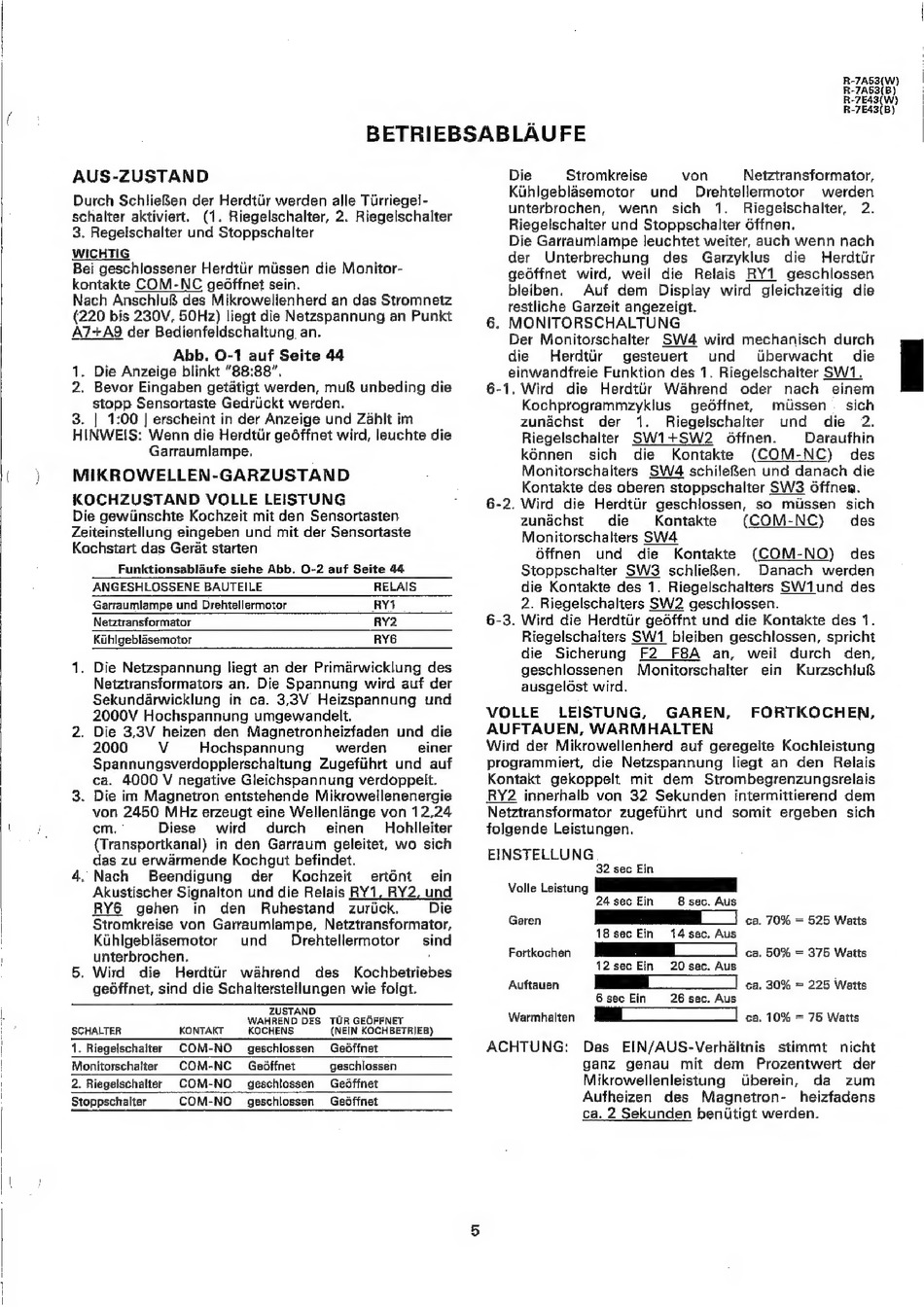

BETRIEBSABLAUFE
AUS-ZUSTAND
Durch SchlieRen der Herdtiir werden alle Tiirriegel-
schalter aktiviert.
(1. Riegelschalter, 2. Riegelschalter
3. Regelschalter und Stoppschalter
WICHTIG
Bei geschlossener Herdtiir miissen die Monitor-
kontakte COM-NC geéffnet sein.
Nach Anschlu& des Mikrowellenherd an das Stromnetz
(220 bis 230V, 50Hz) liegt die Netzspannung an Punkt
A7+A9 der Bedienfeldschaltung an.
Abb. 0-1 auf Seite 44
1. Die Anzeige blinkt "88:88".
2. Bevor Eingaben getatigt werden, mul unbeding die
stopp Sensortaste Gedriickt werden.
3. | 1:00 | erscheint in der Anzeige und Zahlt im
HINWEIS: Wenn die Herdttir gedffnet wird, leuchte die
Garraumlampe.
MIKROWELLEN-GARZUSTAND
KOCHZUSTAND
VOLLE LEISTUNG
Die gewiinschte Kochzeit mit den Sensortasten
Zeiteinstellung eingeben und mit der Sensortaste
Kochstart das Gerat starten
Funktionsablaufe siehe Abb. O-2 auf Seite 44
ANGESHLOSSENE
BAUTEILE
RELAIS
Garraumlampe und Drehtellermotor
RY1
Netztransformator
RY2
Kiihlgeblasemotor
RY6
1. Die Netzspannung
tiegt an der Primarwicklung des
Netztransformators an. Die Spannung wird aut der
Sekundarwicklung
in ca. 3,3V Heizspannung
und
2000V Hochspannung umgewandelt.
2. Die 3,3V heizen den Magnetronheizfaden
und die
2000
Vv
Hochspannung
werden
einer
Spannungsverdopplerschaltung
Zugefiihrt und auf
ca.
4000 V negative Gleichspannung verdoppelt.
3. Die im Magnetron entstehende Mikrowellenenergie
von 2450 MHz erzeugt eine Wellenlange von 12,24
cm. °
Diese
wird
durch
einen
Hohlleiter
{Transportkanal)
in den Garraum geleitet, wo sich
das zu erwarmende Kochgut befindet.
4. Nach
Beendigung
der
Kochzeit
ertént
ein
Akustischer Signalton und die Relais RY1, RY2, und
RY6
gehen
in
den
Ruhestand
zurick.
Die
Stromkreise von Garraumlampe,
Netztransformator,
Kihlgeblasemotor
und
Drehtellermotor
sind
unterbrochen.
:
5. Wird
die
Herdtiir
wahrend
des
Kochbetriebes
geéffnet, sind die Schalterstellungen wie folgt.
ZUSTAND
WAHREND DES TUR GEOFFNET
SCHALTER
KONTAKT
KOCHENS
(NEIN KOCHBETRIEB)
1. Riegelschaiter
COM-NO_
geschlossen
Gedffnet
Monitorschalter
COM-NC
Gedffnet
geschlossen
2. Riegelschalter
COM-NO_
geschlossen
Gedffnet
Stoppschalter
COM-NO_
geschlossen
Gedffnet
Die
Stromkreise
von
Netztransformator,
Kihlgeblasemotor
und
Drehtellermotor
werden
unterbrochen,
wenn
sich
1.
Riegelschalter,
2.
Riegelschalter und Stoppschalter 6ffnen.
Die Garraumlampe leuchtet weiter, auch wenn nach
der
Unterbrechung
des
Garzyklus
die
Herdttir
gedffnet
wird,
weil
die
Relais
RY1
geschlossen
bleiben.
Auf dem
Display
wird
gleichzeitig
die
restliche Garzeit angezeigt.
6. MONITORSCHALTUNG
Der Monitorschalter
SW4 wird mechanisch durch
die
Herdtiir
gesteuert
und
tberwacht
die
einwandfreie Funktion des 1. Riegelschalter SW1.
6-1, Wird
die
Herdtiir
Wahrend
oder
nach
einem
Kochprogrammzyklus
gedffnet,
missen — sich
zunachst
der
1.
Riegelschalter
und
die
2.
Riegelschalter
SW1+SW2
offnen.
Daraufhin
kénnen
sich
die
Kontakte
(CQM-NC)
des
Monitorschalters
SW4 schile&en und danach die
Kontakte des oberen stoppschalter SW3 Offnea.
6-2. Wird
die Herdtiir geschlossen,
so miissen
sich
zunachst
die
Kontakte
(COM-NC)_
des
Monitorschalters SW4
6ffnen
und
die
Kontakte
(COM-NO)
des
Stoppschalter
SW3
schlieBen.
Danach
werden
die Kontakte des 1. Riegelschalters SWiund
des
2. Riegelschalters SW2 geschlossen.
6-3. Wird die Herdtiir gedffnt und die Kontakte des 1.
Riegelschalters SW1. bleiben geschlossen, spricht
die
Sicherung
F2
F8A
an,
weil
durch
den,
geschlossenen
Monitorschalter
ein
Kurzschlu&
ausgeldst wird.
VOLLE
LEISTUNG,
GAREN,
FORTKOCHEN,
AUFTAUEN, WARMHALTEN
Wird der Mikrowellenherd
auf geregelte Kochleistung
programmiert,
die Netzspannung
liegt an den
Relais
Kontakt
gekoppelt
mit dem
Strombegrenzungsrelais
RY2 innerhalb von 32 Sekunden
intermittierend dem
Netztransformator
zugefiihrt und
somit
ergeben
sich
folgende Leistungen.
EINSTELLUNG
32 sec Ein
Volle Leistung
24sec Ein
8 sec. Aus
Garen
fe
ca. 70% = 525 Watts
18sec Ein
14sec. Aus
Forkochen
[MET]
ca. 50% = 375 Watts
12sec Ein
20sec. Aus
Auftauen
MMT
ca. 30% = 225 Watts
6 sec Ein
26 sec. Aus
Warmhalten
MMT
ca. 10% = 75 Waits
ACHTUNG:
Das
EIN/AUS-Verhaltnis
stimmt
nicht
ganz
genau
mit
dem
Prozentwert
der
Mikrowellenleistung
Uberein,
da
zum
Aufheizen
des
Magnetron-
heizfadens
ca, 2 Sekunden beniitigt werden.
