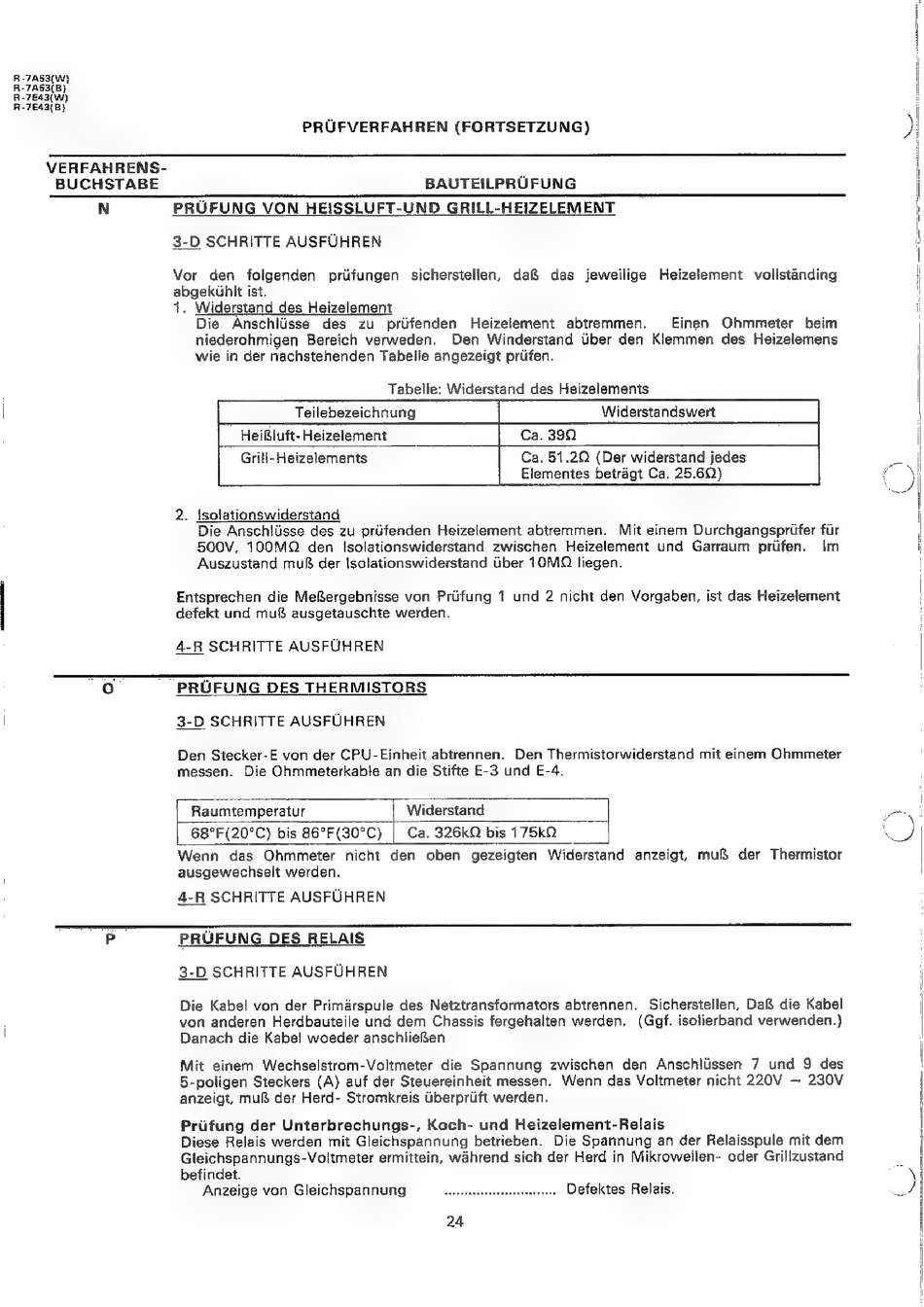

PRUFVERFAHREN (FORTSETZUNG)
VERFAHRENS-
BUCHSTABE BAUTEILPRUFUNG
N PROFUNG VON HEISSLUFT-UND GRILL-HEIZELEMENT
3-D SCHRITTE AUSFUHREN
Vor den folgenden priifungen sicherstellen, da& das jeweilige Heizelement vollstanding
abgekunhit ist.
1. Widerstand des Heizelement i
Die Anschliisse des zu prifenden Heizelement abtremmen. Einen Ohmmeter beim i
niederohmigen Bereich verweden. Den Winderstand Uber den Klemmen des Heizelemens |
wie in der nachstehenden Tabelie angezeigt priifen. |
Tabelle: Widerstand des Heizelements
Teilebezeichnung Widerstandswert |
Heiluft- Heizelement Ca. 390 i
Grill- Heizelements Ca. 51.20 (Der widerstand jedes
Elementes betragt Ca. 25.60)
2. !solationswiderstand
Die Anschliisse des zu priifenden Heizelement abtremmen. Mit einem Durchgangsprifer fur
500V, 100MQ den Isolationswiderstand zwischen Heizelement und Garraum priifen. Im
Auszustand mu® der lsolationswiderstand tber 10MQ liegen.
Entsprechen die MefSergebnisse von Prifung 1 und 2 nicht den Vorgaben, ist das Heizelement
defekt und mu& ausgetauschte werden.
4-R SCHRITTE AUSFUHREN
is) PRUFUNG DES THERMISTORS
3-D SCHRITTE AUSFUHREN
Den Stecker-E von der CPU-Einheit abtrennen. Den Thermistorwiderstand mit einem Ohmmeter
messen. Die Ohmmeterkabie an die Stifte E-3 und E-4.
"Raumtemperatur
T Widerstand
"9
an
68°F(20°C) bis 86°F(30°C) | Ca. 326kQ bis 175kQ me)
Wenn das Ohmmeter nicht den oben gezeigten Widerstand anzeigt, muR der Thermistor |
ausgewechselt werden.
4-R SCHRITTE AUSFUHREN
P PRUFUNG DES RELAIS
3-D SCHRITTE AUSFUHREN
Die Kabel von der Primarspule des Netztransformators abtrennen. Sicherstellen, Da die Kabel |
von anderen Herdbauteile und dem Chassis fergehalten werden. (Ggf. isolierband verwenden.)
Danach die Kabe! woeder anschlieBen
Mit einem Wechselstrom-Voltmeter die Spannung zwischen den Anschliissen 7 und 9 des
5-poligen Steckers (A) auf der Steuereinheit messen. Wenn das Voltmeter nicht 220V — 230V
anzeigt, mu® der Herd- Stromkreis Uberpriift werden.
Prifung der Unterbrechungs-, Koch- und Heizelement-Relais
Diese Relais werden mit Gleichspannung betrieben. Die Spannung an der Relaisspule mit dem
Gleichspannungs-Voltmeter ermittein, wahrend sich der Herd in Mikrowellen- oder Grillzustand
befindet.
Anzeige von Gleichspannung —eeeescssseseserserereee Defektes Relais.
