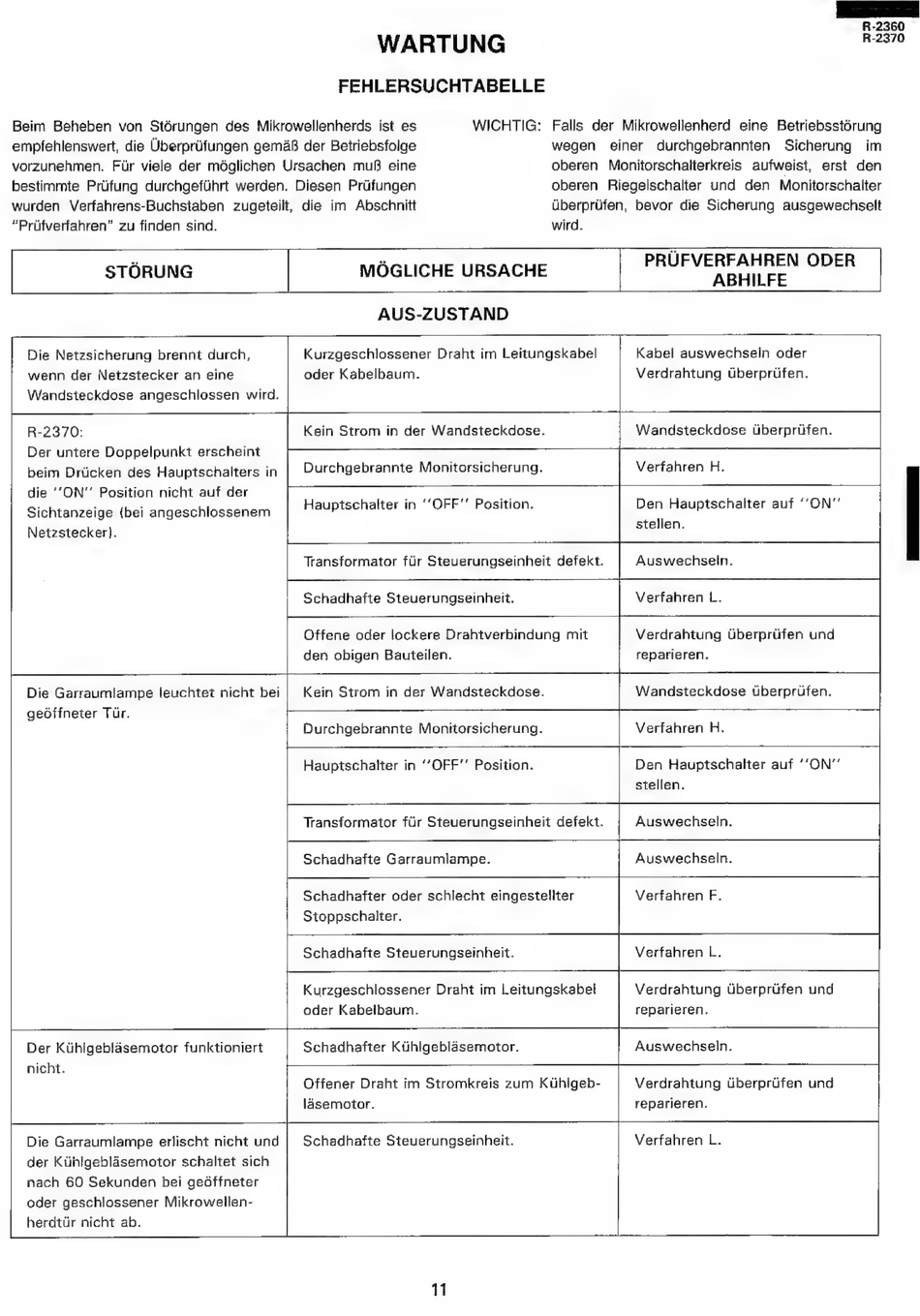

WARTUNG
R-2360
R-2370
FEHLERSUCHTABELLE
Beim Beheben von Stérungen des Mikrowellenherds ist es
empfehlenswert, die Uberprifungen gemaB der Betriebsfolge
vorzunehmen. Fir viele der méglichen Ursachen muB eine
bestimmte Prifung durchgefUhrt werden. Diesen Prifungen
wurden Verfahrens-Buchstaben zugeteilt, die im Abschnitt
WICHTIG: Falls der Mikrowellenherd eine Betriebsstérung
wegen einer durchgebrannten Sicherung im
oberen Monitorschalterkreis aufweist, erst den
oberen Riegelschalter und den Monitorschalter
Uberpriifen, bevor die Sicherung ausgewechselt
"Prifverfahren" zu finden sind.
STORUNG
Die Netzsicherung brennt durch,
wenn der Netzstecker an eine
Wandsteckdose angeschlossen wird.
R-2370:
Der untere Doppelpunkt erscheint
beim Driicken des Hauptschalters in
die 'ON' Position nicht auf der
Sichtanzeige (bei angeschlossenem
Netzstecker).
Die Garraumlampe leuchtet nicht bei
geodffneter Tur.
Der Ktthlgeblasemotor funktioniert
nicht.
Die Garraumlampe erlischt nicht und
der Kiihlgeblasemotor schaltet sich
nach 60 Sekunden bei gedffneter
oder geschlossener Mikrowellen-
herdtdr nicht ab.
wird.
MOGLICHE URSACHE
PRUFVERFAHREN ODER
ABHILFE
AUS-ZUSTAND
Kurzgeschlossener Draht im Leitungskabel
oder Kabelbaum.
Kabel auswechseln oder
Verdrahtung uberprufen.
Kein Strom in der Wandsteckdose.
Wandsteckdose Uberprtifen.
Durchgebrannte Monitorsicherung.
Hauptschalter in ''OFF'' Position.
Transformator fiir Steuerungseinheit defekt.
Schadhafte Steuerungseinheit.
Offene oder lockere Drahtverbindung mit
den obigen Bauteilen.
Kein Strom in der Wandsteckdose.
fe
Durchgebrannte Monitorsicherung.
Hauptschalter in ''OFF'' Position.
Transformator flr Steuerungseinheit defekt.
Schadhafte Garraumlampe.
Verfahren H.
Den Hauptschalter auf ''ON"
stellen.
Auswechseln.
Verfahren L.
Verdrahtung Uberpriifen und
reparieren.
Wandsteckdose uUberprufen.
Verfahren H.
Den Hauptschalter auf *'ON''
stellen.
Auswechseln.
Auswechseln.
Schadhafter oder schlecht eingestellter
Stoppschalter.
Schadhafte Steuerungseinheit.
Kurzgeschlossener Draht im Leitungskabel
oder Kabelbaum.
Schadhafter Kihlgeblasemotor.
Offener Draht im Stromkreis zum Kuhlgeb-
lasemotor.
Schadhafte Steuerungseinheit.
11
Verfahren F.
Verfahren L.
Verdrahtung Uberpriifen und
reparieren,
Auswechseln.
Verdrahtung Uberprufen und
reparieren.
Verfahren L.
