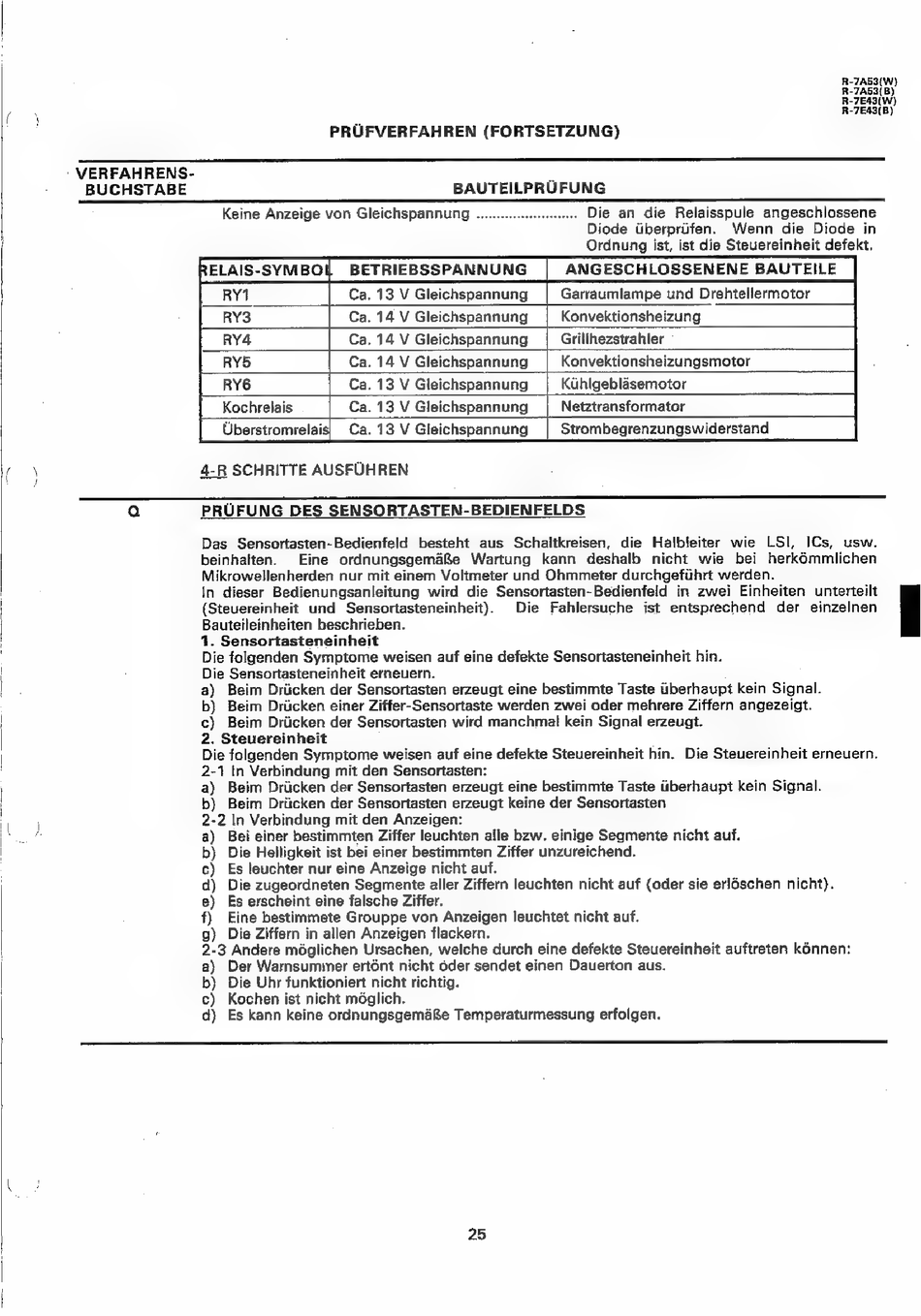

Sharp R-7A53 Serviceanleitung Seite 27

PRUFVERFAHREN (FORTSETZUNG)
R-7A53{W)
R-7643(B)
VERFAHRENS-
BUCHSTABE
BAUTEILPRUFUNG
Keine Anzeige von Gleichspannung ............60+
RY1 Ca. 13 V Gleichspannung
RY3 Ca. 14 V Gleichspannung
. 14 V Gleichspannung
Die an die Relaisspule angeschlossene
Diode Uberprifen.
Wenn die Diode in
Ordnung ist, ist die Steuereinheit defekt.
RELAIS-SYMBOL BETRIEBSSPANNUNG ANGESCHLOSSENENE BAUTEILE
Garraumlampe und Drehtellermotor
Konvektionsheizung
Gritihezstrahler
RY5 Ca. 14 V Gleichspannung Konvektionsheizungsmotor
RY6 Ca. 13 V Gleichspannung Kihlgeblasemotor
Kochrelais Ca. 13 V Gleichspannung Netztransformator
Uberstromrelais . 13 V Gleichspannung Strombegrenzungswiderstand
4-R SCHRITTE AUSFUHREN
PRUFUNG DES SENSORTASTEN-BEDIENFELDS
Das Sensortasten-Bedienfeld besteht aus Schailtkreisen, die Halbleiter wie LSI, ICs, usw.
beinhalten. Eine ordnungsgemaéRe Wartung kann deshalb nicht wie bei herkémmlichen
Mikrowellenherden nur mit einem Voltmeter und Ohmmeter durchgefithrt werden.
In dieser Bedienungsanleitung wird die Sensortasten-Bedienfeld in zwei Einheiten unterteilt
(Steuereinheit und Sensortasteneinheit). Die Fahlersuche ist entsprechend der einzelnen
Bauteileinheiten beschrieben.
1. Sensortasteneinheit
Die folgenden Symptome weisen auf eine defekte Sensortasteneinheit hin.
Die Sensortasteneinheit erneuern.
a) Beim Driicken der Sensortasten erzeugt eine bestimmte Taste iiberhaupt kein Signal.
b) Beim Dricken einer Ziffer-Sensortaste werden zwei oder mehrere Ziffern angezeigt.
c) Beim Driicken der Sensortasten wird manchmal kein Signal erzeugt.
2. Steuereinheit
Die folgenden Symptome weisen auf eine defekte Steuereinheit hin. Die Steuereinheit erneuern.
2-1 In Verbindung mit den Sensortasten:
a) Beim Driicken der Sensortasten erzeugt eine bestimmte Taste tiberhaupt kein Signal.
b) Beim Dritcken der Sensortasten erzeugt keine der Sensortasten
2-2 In Verbindung mit den Anzeigen:
a) Bei einer bestimmten Ziffer leuchten alle bzw. einige Segmente nicht auf.
b) Die Helligkeit ist bei einer bestimmten Ziffer unzureichend.
c) Es leuchter nur eine Anzeige nicht auf.
d) Die zugeordneten Segmente aller Ziffern leuchten nicht auf (oder sie erlaschen nicht).
e) Es erscheint eine falsche Ziffer.
f) Eine bestimmete Grouppe von Anzeigen leuchtet nicht auf.
g) Die Ziffern in allen Anzeigen flackern.
>. 3 Andere méglichen Ursachen, welche durch eine defekte Steuereinheit auftreten kénnen:
a) Der Warnsumimer ertént nicht oder sendet einen Dauerton aus.
b) Die Uhr funktioniert nicht richtig.
c) Kochen ist nicht méglich.
d) Es kann keine ordnungsgema&e Temperaturmessung erfolgen.
