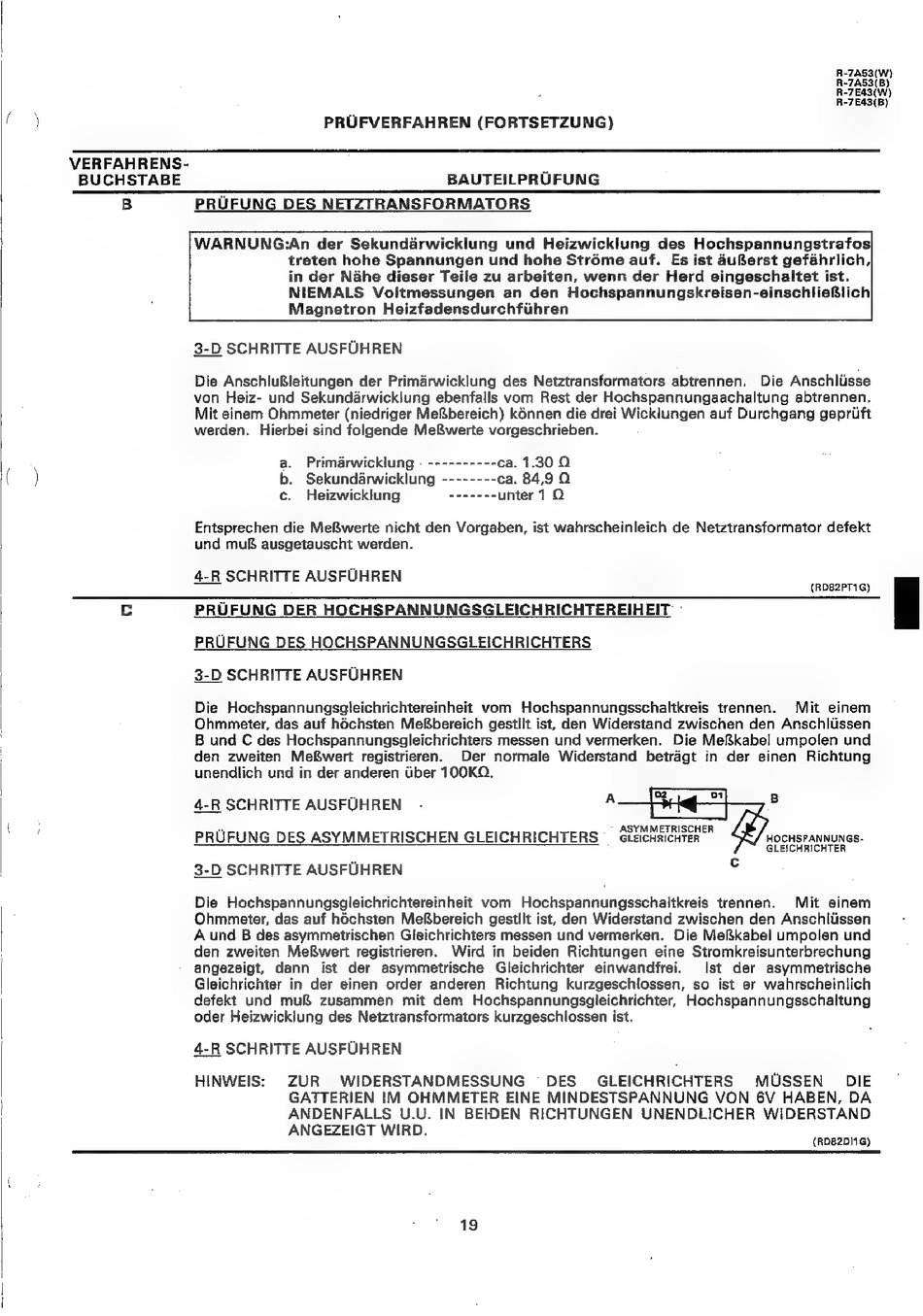

Sharp R-7A53 Serviceanleitung Seite 21

R-7A53(W}
R-7A53(B)
R-7E43(W)
R-7E43(B)
PRUFVERFAHREN (FORTSETZUNG)
VERFAHRENS- :
BUCHSTABE BAUTEILPRUFUNG
B PRUFUNG DES NETZTRANSFORMATORS
WARNUNG:An der Sekundarwicklung und Heizwicklung des Hochspannungstrafos
treten hohe Spannungen und hohe Stréme auf. Es ist 4uRerst gefahrlich,
in der Nahe dieser Teife zu arbeiten, wenn der Herd eingeschaltet ist.
NIEMALS Voltmessungen an den Hochspannungskreisen-einschlieRilich
Magnetron Heizfadensdurchfihren
3-D SCHRITTE AUSFUHREN
Die AnschluBleitungen der Primarwicklung des Netztransformators abtrennen. Die Anschliisse
von Heiz- und Sekundarwicklung ebenfalls vom Rest der Hochspannungaachaltung abtrennen.
Mit einem Ohmmeter (niedriger MeRbereich) kénnen die drei Wicklungen auf Durchgang gepriift
werden. Hierbei sind folgende MeRwerte vorgeschrieben.
a. Primarwicklung § ---------- ca. 1.30 O
b. Sekundarwicklung - ~ca. 84,9 1
c. Heizwicklung —~—_-------- unter 1Q
Entsprechen die Mefwerte nicht den Vorgaben, ist wahrscheinleich de Netztransformator defekt
und muf& ausgetauscht werden.
c PRUFUNG DER HOCHSPANNUNGSGLEICHRICHTEREIHEIT
4-R SCHRITTE AUSFUHREN
(RD82PT1G) A
PRUFUNG DES HOCHSPANNUNGSGLEICHRICHTERS
3-D SCHRITTE AUSFUHREN
Die Hochspannungsgleichrichtereinheit vom Hochspannungsschaltkreis trennen. Mit einem
Ohmmeter, das auf héchsten MeRbereich gestllt ist, den Widerstand zwischen den Anschliissen
B und C des Hochspannungsgleichrichters messen und vermerken. Die Me&kabe! umpolen und
den zweiten Mefwert registrieren. Der normale Widerstand betragt in der einen Richtung
unendlich und in der anderen Uber 100KQ.
4-R SCHRITTE AUSFUHREN
ASYMMETRISCHER
PRUFUNG DES ASYMMETRISCHEN GLEICHRICHTERS — GLEICHRICHTER
HOCHSPANNUNGS-
GLEICHRICHTER
c
3-D SCHRITTE AUSFUHREN
Die Hochspannungsgleichrichtereinheit vom Hochspannungsschaltkreis trennen. Mit einem
Ohmmeter, das auf héchsten Mefbereich gestlIt ist, den Widerstand zwischen den Anschliissen
A und B des asymmetrischen Gleichrichters messen und vermerken. Die Me&kabel umpolen und
den zweiten MeRwert registrieren. Wird in beiden Richtungen eine Stromkreisunterbrechung
angezeigt, dann ist der asymmetrische Gleichrichter einwandfrei. Ist der asymmetrische
Gleichrichter in der einen order anderen Richtung kurzgeschlossen, so ist er wahrscheinlich
defekt und mu zusammen mit dem Hochspannungsgleichrichter, Hochspannungsschaltung
oder Heizwicklung des Netztransformators kurzgeschlossen ist.
4-R SCHRITTE AUSFUHREN
HINWEIS: ZUR WIDERSTANDMESSUNG DES GLEICHRICHTERS MUSSEN DIE
GATTERIEN IM OHMMETER EINE MINDESTSPANNUNG VON 6V HABEN, DA
ANDENFALLS U.U. IN BEIDEN RICHTUNGEN UNENDLICHER WIDERSTAND
ANGEZEIGT WIRD.
(RD82D11G)
19
