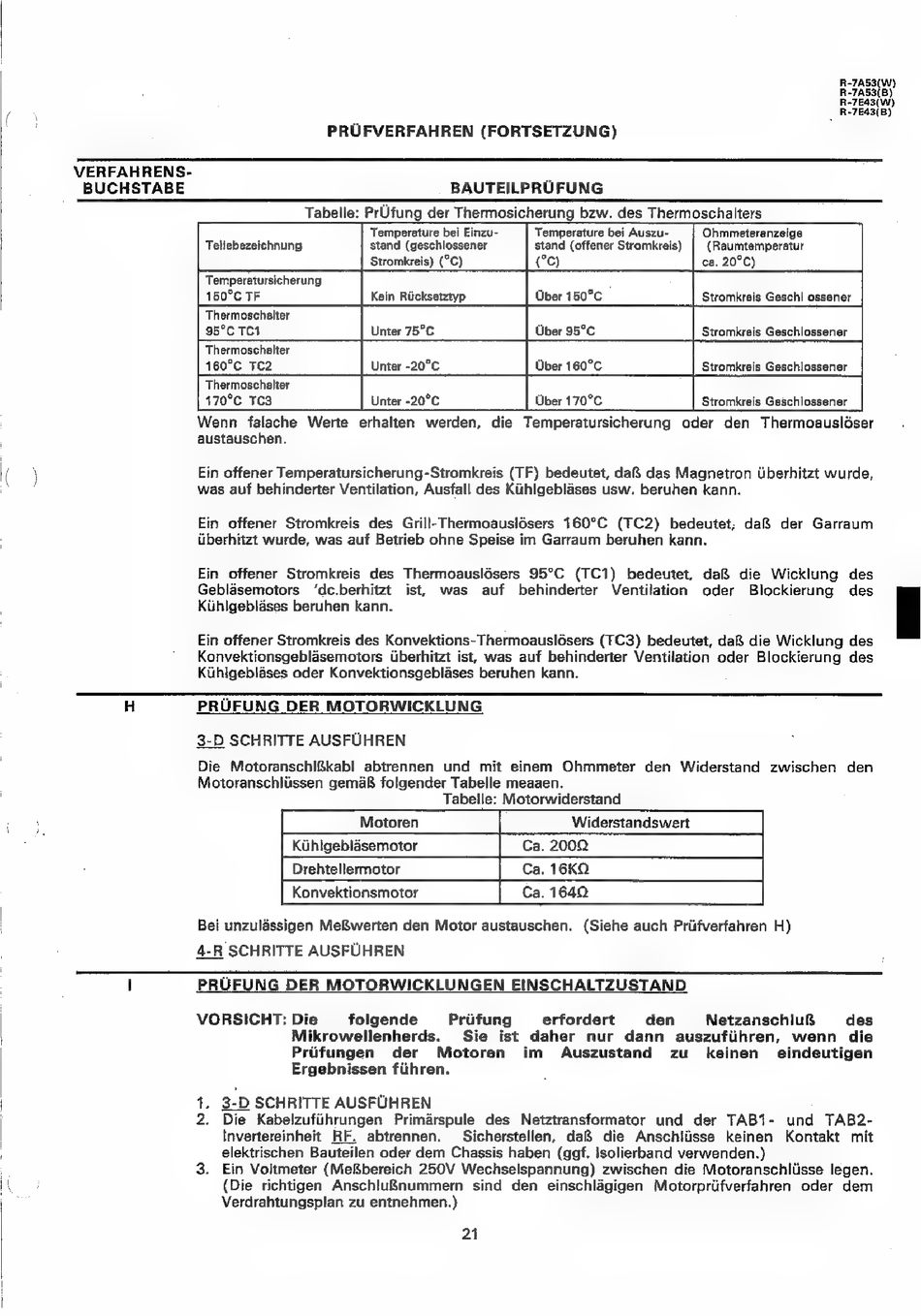

Sharp R-7A53 Serviceanleitung Seite 23

R-7A53(W}
R-7A53(B)
R-7E43(W)
R-7E43(B)
PRUFVERFAHREN (FORTSETZUNG)
VERFAHRENS- :
BUCHSTABE BAUTEILPRUFUNG
Tabelle: PrUfung der Thermosicherung bzw. des Thermoschalters
Temperature bei Einzu- Temperature bei Auszu- Ohmmeteranzeige
Teilebezeichnung stand (geschlossener stand (offener Stromkreis) {Raumtemperatur
Stromkreis) (°C) (°C) ca, 20°C)
Temperatursicherung
150°C TF Kein Ricksetztyp Uber 150°C Stromkreis Gesch! ossener
Thermoschalter
95°C TCI Unter 75°C Uber 95°C Stromkreis Geschlossener
9,
Thermoschalter
160°C TC2 Unter -20°C Uber 160°C Stromkreis Geschlossener
Thermoschalter
170°C TC3 Unter -20°C Uber 170°C Stromkreis Geschlossener
Wenn falache Werte erhalten werden, die Temperatursicherung oder den Thermoausléser
austauschen.
Ein offener Temperatursicherung-Stromkreis (TF) bedeutet, dafs das Magnetron Uberhitzt wurde,
was auf behinderter Ventilation, Ausfall des Kithlgeblases usw. beruhen kann.
Ein offener Stromkreis des Grill-Thermoausiésers 160°C (TC2) bedeutet, daf& der Garraum
Uberhitzt wurde, was auf Betrieb ohne Speise im Garraum beruhen kann.
Ein offener Stromkreis des Thermoauslésers 95°C (TC1) bedeutet, da& die Wicklung des
Geblasemotors 'dc.berhitzt ist, was auf behinderter Ventilation oder Blockierung des
Kihlgeblases beruhen kann.
Ein offener Stromkreis des Konvektions-Thermoauslésers (TC3) bedeutet, da& die Wicklung des
Konvektionsgeblasemotors Uberhitzt ist, was auf behinderter Ventilation oder Blockierung des
Kithigeblases oder Konvektionsgeblases beruhen kann.
H PRUFUNG DER MOTORWICKLUNG
3-D SCHRITTE AUSFUHREN
Die Motoranschl&kabl abtrennen und mit einem Ohmmeter den Widerstand zwischen den
Motoranschliissen gema& folgender Tabelle meaaen.
Tabelle: Motorwiderstand
Kdhlgeblasemotor Ca. 2002
Drehtellermotor Ca. 16KQ
Ca. 1640
Bei unzulassigen Mef&werten den Motor austauschen. (Siehe auch Priifverfahren H)
4-R SCHRITTE AUSFUHREN
I PRUFUNG DER MOTORWICKLUNGEN EINSCHALTZUSTAND
VORSICHT: Die folgende Prifung erfordert den Netzanschiu& des
Mikrowellenherds. Sie ist daher nur dann auszufiihren, wenn die
Prifungen der Motoren im Auszustand zu _ keinen eindeutigen
Ergebnissen fithren.
=
. 3-D SCHRITTE AUSFUHREN
2. Die Kabelzufiihrungen Primarspule des Netztransformator und der TAB1- und TAB2-
Invertereinheit RF. abtrennen. Sicherstellen, dalS die Anschliisse keinen Kontakt mit
elektrischen Bauteilen oder dem Chassis haben (ggf. isolierband verwenden.)
3. Ein Voltmeter (Me&bereich 250V Wechselspannung) zwischen die Motoranschliisse legen.
(Die richtigen Anschlu&8nummern sind den einschlagigen Motorpritfverfahren oder dem
Verdrahtungsplan zu entnehmen.)
21
