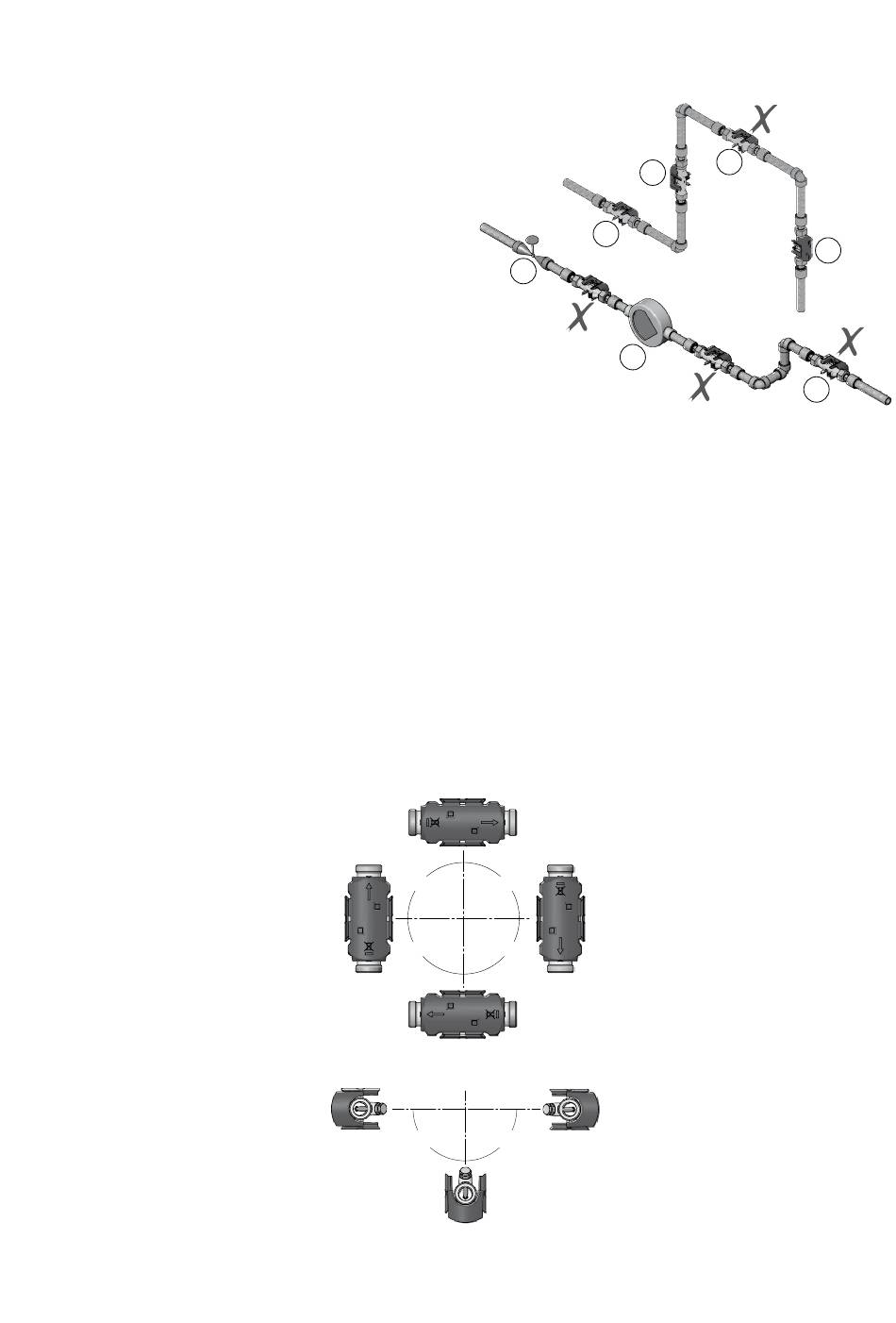

3.3 Platzierung des Durchflusssensors

A Empfohlene Platzierung des
Durchflusssensors.
B Empfohlene Platzierung des
Durchflusssensors.
C Unannehmbare Platzierung wegen Gefahr
der Luftansammlungen.
D Annehmbare Platzierung in geschlossenen
Systemen.
E Ein Durchflusssensor soll nicht
unmittelbar nach einem Ventil platziert
werden, abgesehen von Absperrventilen
(Kugelventiltyp), die völlig offen sein
müssen, wenn sie nicht zum Absperren
verwendet werden.
F Ein Durchflusssensor darf nie auf der
Saugseite einer Pumpe installiert werden.
G Ein Durchflusssensor sollte nicht nach
einem U-Bogen in zwei Ebenen platziert
werden.
Um die Kavitation vorzubeugen, muss der Gegendruck (der Druck beim Durchflusssensorausgang)
beim Durchflusssensor mindestens 1,5 bar bei q
(Höchstdurchfluss) sein. Dies gilt für Temperaturen bis zu ca. 80 °C.
Der Durchflusssensor darf keinem niedrigeren Druck als dem Umgebungsdruck (Vakuum)
ausgesetzt werden.
3.4 Montage des MULTICAL® 302-Durchflusssensors
Der Durchflusssensor kann waagerecht, senkrecht oder schräg eingebaut werden.
Der Durchflusssensor kann mit einem Winkel von 0° montiert werden und darf 90° nach unten gedreht werden.
Kamstrup A/S • 55121352_C1_DE_11.2017
E
(Nenndurchfluss) und min. 2,5 bar bei q
p
90° 90°
90° 90°
90° 90°
C
B
A
F
MULTICAL® 302
D
G
s
7
