Diagnóstico de veículos
1
Preparação & Conexão
1. Preparação
Antes de diagnosticar, por favor, certifique-se de que as seguintes condições sejam
atendidas:
A ignição está ligada.
1).
2). A faixa de veículo da bateria do veículo deve ser 11-14 volts ou 18-30 volts.

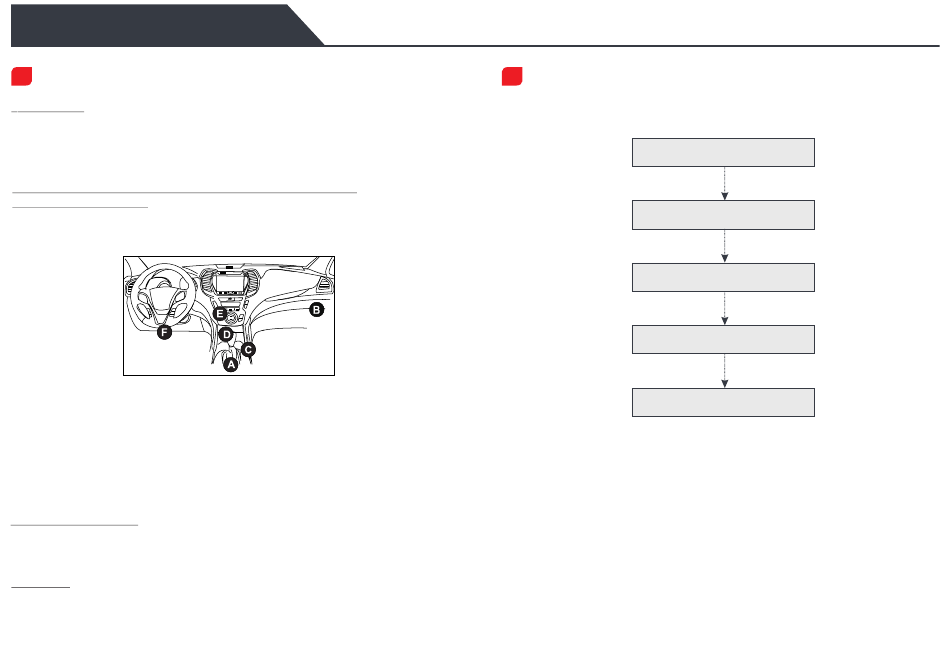

2. Localize a porta de DLC (Conector de Link de Dados) do veículo
Para carros de passageiros, o DLC é normalmente um conector de 16 pinos onde o VCI
dongle faz interface com o computador de bordo do veículo. Geralmente está localizado
no lado do motorista, a cerca de12 polegadas do centro do painel.
A. Opel, Volkswagen, Audi
B. Honda
C. Volkswagen
D. Opel, Volkswagen, Citroen
E. Changan
F. Hyundai, Daewoo, Kia, Honda, Toyota, Nissan, Mitsubishi, Renault, Opel, BMW, Mercedes-
Benz, Mazda, Volkswagen, Audi, GM, Chrysler, Peugeot, Regal, Beijing Jeep, Citroen e a
maioria dos modelos predominantes.
Para veículos comerciais, o DLC está geralmente localizado na cabine do motorista.
Se o DLC não puder ser encontrado, consulte o manual de serviço do veículo para a
localização.
3. Conexão
Para veículos equipados com soquete de diagnóstico OBD II, conecte o SmartLink C
V2.0 ao DLC do veículo diretamente por meio do cabo de diagnóstico.
*Para veículos não OBD II, um conector não 16 pinos é necessário.
2
Iniciar diagnóstico
Para novos usuários, siga o gráfico de operação mostrado abaixo para se familiarizar e
começar a usar esta ferramenta.
Toque em Diagnóstico Local
Selecione o software do veículo
Selecione a versão do software
Selecione o sistema do veículo
Selecione a função de diagnóstico
*1. Se você escolher "Intelligent Diag (Diagnóstico Inteligente)" para diagnosticar um veículo,
este fluxograma não deve se aplicar.
*2. Antes de iniciar uma sessão de diagnóstico, o usuário precisa ativar o VCI e baixar o software
de diagnóstico correspondente. Para operações detalhadas, por favor, consulte "Uso inicial" -
"Registrar & Atualizar".
*As imagens ilustradas aqui são apenas para referência. Devido a melhorias contínuas, o produto
real pode ser ligeiramente diferente do produto aqui descrito e este Guia de início rápido está
sujeito a alterações sem aviso prévio. Para operações mais detalhadas, consulte o Manual do
Usuário.
Declaração:
A LAUNCH detém todos os direitos de propriedade intelectual do software usado por este
produto. Para quaisquer ações de engenharia reversa ou quebra contra o software, a LAUNCH
bloqueará o uso deste produto e se reserva o direito de perseguir suas responsabilidades legais.
