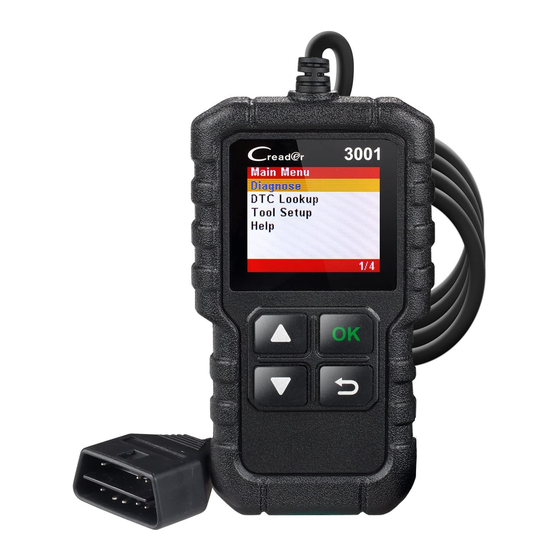

LAUNCH Creader 3001 Schnellstartanleitung

LAUNCH
Quick Start Guide
Web: www.x431.com
Diagnostic Cable
LCD Screen
UP Button
DOWN Button
USB port
(Connects the USB cable to
PC for device upgrade.)
1. Update
The tool can be updated via USB cable.
Note: Make sure the computer has an Internet connection.
1. Go to http://mycar.x431.com("Products" -> "CR3001")
update tool to the computer. Decompress and install it on your
computer(compatible with Windows XP, 7, 8 & 10).
2. After installation, connect one end of the USB cable to the USB port of the
computer, and the other end to the tool.
3. Once the tool is powered up, launch the update tool on your computer, the
system starts reading the tool. Once it obtains the tool information, it will
directly navigate to the update center.
4. Click [Upgrade] to start updating until the update is complete.
2. Start Diagnostics
2.1 Preparation
Turn the vehicle ignition on.
Ÿ
Ÿ Vehicle battery voltage range should be 9-18Volts.
Ÿ Throttle should be in a closed position.
2.2 Vehicle Connection
1. Locate vehicle's DLC socket: The DLC (Diagnostic Link Connector) is
usually located 12 inches from the center of the steering wheel, under or
around the driver's side for most vehicles.
If the DLC cannot be found, refer
to the vehicle's service manual for the location.
2. Connect the diagnostic cable to the vehicle's DLC, the tool will be
automatically powered up.
3. The tool is now ready to work.
Note: This Quick Start Guide is subject to change without written notice.
LAUNCH
EN
Web: www.x431.com
OK Button
Bouton 'Haut'
ESC Button
Bouton 'Bas'
(To return to the previous
screen.)
Port USB
( Connecte le câble USB au
PC pour la mise à niveau du
périphérique
1.
Mise à jour
L'outil peut être mis à jour via un câble USB.
Remarque: Assurez-vous que l'ordinateur dispose d'une connexion Internet.
and download the
1. Allez sur http://mycar.x431.com ( "Produits" -> "CR3001") et téléchargez
l'outil de mise à jour sur votre ordinateur. Décompressez-le et installez-le
sur votre ordinateur ( compatible avec Windows XP, 7, 8 et 10).
2. Après l'installation, connectez une extrémité du câble USB au port USB de
l'ordinateur et l'autre extrémité à l'outil.
3. Une fois que l'outil est mis sous tension, lancez l'outil de mise à jour sur
votre ordinateur, le système commence à le lire. Une fois qu'il a obtenu les
informations sur l'outil, il va directement accéder au centre de mise à jour.
4. Cliquez sur [Mettre à niveau] pour lancer la mise à jour jusqu'à la fin de la
mise à jour.
2.
Démarrage du Diagnostic
2.1 Préparation
Ÿ Mettez le contact du véhicule.
Ÿ Plage de tension de la batterie du véhicule doit être comprise entre 9 et
18Volts.
Ÿ Le Papillon doit être dans une position fermée.
2.2 Connexion du véhicule
1. Localisez la prise DLC du véhicule : Le connecteur DLC (connecteur de
liaison de diagnostic) est généralement situé à 12 pouces du centre du
volant, sous ou autour du côté du conducteur pour la plupart des
véhicules. Si le DLC ne peut pas être trouvé, reportez-vous au manuel
d'entretien du véhicule pour l'emplacement.
2. Connectez le câble de diagnostic au DLC du véhicule, l'outil sera
automatiquement mis sous tension.
3. L'outil est maintenant prêt à fonctionner.
Remarque: Ce guide de démarrage rapide est sujet à changement sans avis écrit.
Guide de démarrage rapide
Câble de diagnostic
Écran LCD
Bouton OK
Bouton ESC
( Pour revenir à l'écran
précédent.
.)
LAUNCH
FR
Web: www.x431.com
Cable de Diagnóstico
Pantalla LCD
Botón HACIA ARRIBA
Botón HACIA ABAJO
)
Puerto USB
( Conecta el cable USB a la PC para
la actualización del dispositivo.
1. Actualizar
La herramienta se puede actualizar a través del cable USB.
Nota: Asegúrese de que la computadora tiene una conexión a Internet.
1. Vaya a http://mycar.x431.com ("Productos" -> "CR3001") y descargue la
herramienta de actualización en su computadora. Descomprímala e
instálela en su computadora (compatible con Windows XP, 7, 8 y 10).
2. Tras la instalación, conecte un extremo del cable USB al puerto USB de la
computadora y el otro extremo a la herramienta.
3. Una vez que se enciende la herramienta, inicie la herramienta de
actualización en su computadora, el sistema comienza a leer la
herramienta. Una vez que obtenga la información de la herramienta,
navegará directamente al centro de actualización.
4. Haga clic en [Actualizar] para iniciar la actualización hasta que se
complete la actualización.
2. Iniciar el Diagnóstico
2.1 Preparación
Ÿ Encienda el encendido del vehículo.
El rango de voltaje de la batería del vehículo debe ser de 9-18 voltios.
Ÿ
El acelerador debe estar en una posición cerrada.
Ÿ
2.2 Conexión del Vehículo
1. Localice el enchufe DLC del vehículo: El DLC (Conector de Enlace de
Diagnóstico) generalmente está ubicado a 12 pulgadas del centro del
volante, debajo o alrededor del lado del conductor para la mayoría de los
vehículos. Si no se puede encontrar el DLC, consulte el manual de servicio
del vehículo para la localización.
2. Conecte el cable de diagnóstico al DLC del vehículo, la herramienta se
encenderá automáticamente.
3. La herramienta ya está lista para trabajar.
Nota: Esta Guía de Inicio Rápido está sujeta a cambios sin previo aviso por escrito.
Guía de Inicio Rápido
ES
Botón OK
Botón ESC
( Para volver a la pantalla
anterior. )
)
