Диагностика автомобиля
1
Подготовка и соединение
1. Подготовка
Перед диагностикой убедитесь, что соблюдены следующие условия:
1).Зажигание включено.
2).Напряжение аккумуляторной батареи автомобиля составляет 11-14В или 18-30В.

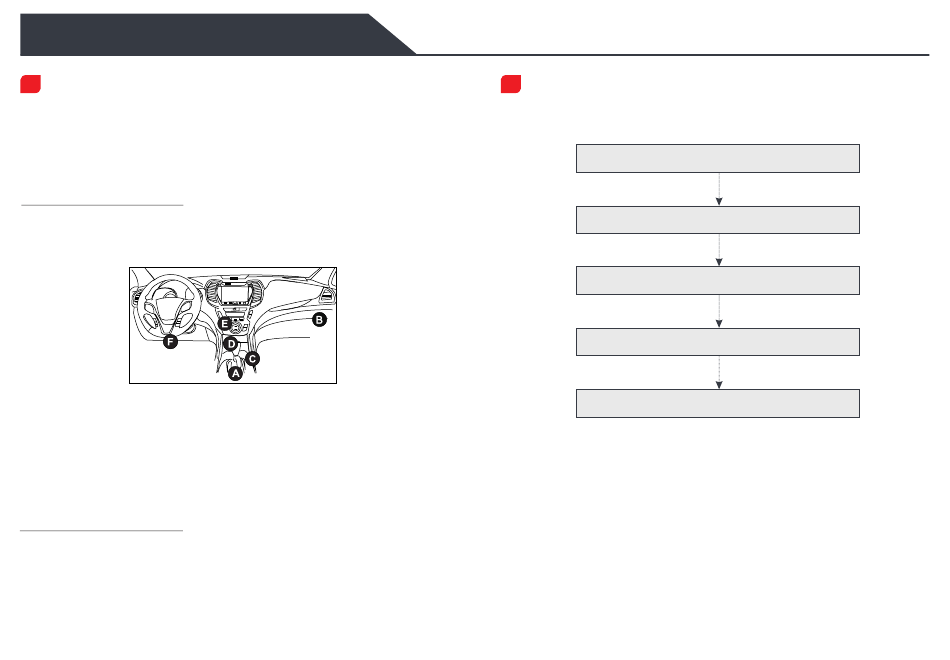

2 .Найдите порт DLC(диагностический разъём) автомобиля
Для пассажирских автомобилей, DLC (разъем для передачи диагностических
данных) зачастую представляет собой стандартный 16-контактный разъем,
который подключается к электронным блокам управления автомобилем. Обычно
расположен с водительской стороны, примерно в 12 дюймах от центра панели
приборов.
A. Opel, Volkswagen, Audi
B. Honda
C. Volkswagen
D. Opel, Volkswagen, Citroen
E. Changan
F. Hyundai, Daewoo, Kia, Honda, Toyota, Nissan, Mitsubishi, Renault, Opel, BMW, Mercedes-
Benz, Mazda, Volkswagen, Audi, GM, Chrysler, Peugeot, Regal, Beijing Jeep, Citroen и
наиболее распространенные модели.
Для коммерческих автомобилей, обычно DLC находится в кабине водителя.
Если DLC не найден, обратитесь к Инструкции по ремонту автомобиля, чтобы найти
его местоположение.
3. Подключение
Для автомобилей, оснащенных диагностическим разъемом OBD II, подключите
SmartLink C V2.0 к DLC автомобиля непосредственно через диагностический
кабель.
*Для автомобилей, неоснащенных OBDII требуется нестандартный 16-контактный разъем.
2
Начать диагностику
Для новых пользователей, gожалуйста, следуйте приведенной ниже блок-схеме,
чтобы ознакомиться с шагми диагностики автомобиля.
Нажмите 'Локальная диагностика'
Выбрать программное обеспечение для автомобиля
Выбрать версию программного обеспечения
Выбрать систему автомобиля
Выбрать функцию диагностики
*1. Если вы выберете "Интеллектуальная диагностика" для диагностики автомобиля, эта блок-
схема не будет применяться.
*2. Перед началом диагностической сессии пользователю необходимо активировать VCI и
загрузить соответствующее диагностическое программное обеспечение. Для получения
подробной информации, пожалуйста, обратитесь к разделу "Первоначальное использование"-
"Регистрация и обновление."
*Изображения, представленные здесь, предназначены только для справки. Из-за постоянных
улучшений реальный продукт может незначительно отличаться от продукта, описанного здесь, и
это краткое руководство может быть изменено без предварительного уведомления. Вы можете
обратиться к руководству пользователя для получения подробной информации.
