LAUNCH SmartLink C V2.0 Schnellstartanleitung Seite 14

El dongle SmartLink C V2.0 puede funcionar como un dispositivo VCI (Interfaz de
Comunicación del Vehículo), junto con la herramienta de diagnóstico específica de
LAUNCH, o como un dispositivo de SmartLink Customer, solicitando asistencia técnica
de un técnico maestro (SmartLink B).

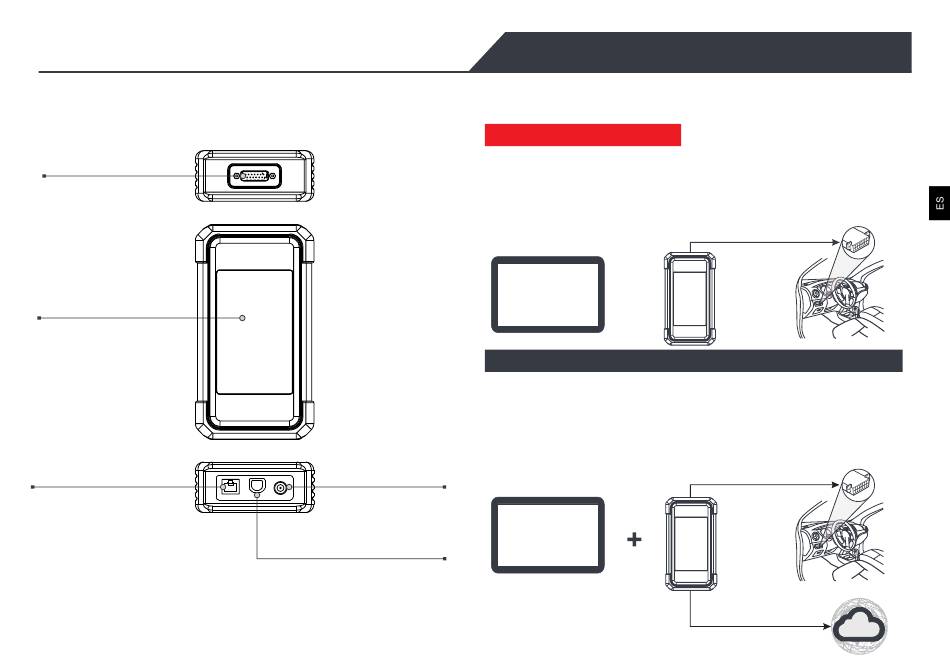

Conector de Diagnóstico DB-15
Pantalla Táctil de 3,97 pulgadas
Puerto LAN/WAN
(Conecta el cable cruzado. Sólo se
aplica en el modo "SmartLink")
*Advertencia: El dongle SmartLink C V2.0 obtiene alimentación a través del DLC del vehículo
mediante el conector de diagnóstico DB-15.
NO conecte el puerto DC-IN a una fuente de alimentación de CC externa cuando el dongle
SmartLink C esté conectado correctamente al vehículo. No se puede asumir ninguna
responsabilidad por cualquier daño o pérdida causada como resultado de no seguir estrictamente
el método anterior.
El dongle SmartLink C V2.0 se puede aplicar en las siguientes situaciones (* Para otro
escenario de aplicación, consulte el manual del usuario):
.
1
En este modo, debe funcionar junto con el módulo Diagnosticar de la herramienta de
diagnóstico, que se utiliza para obtener datos del vehículo, y luego enviarlo a la herramienta
de diagnóstico para su análisis a través de comunicación WiFi/BT/USB (* El método de
comunicación disponible depende del hardware de la herramienta de diagnóstico).
2. Funciona como un dongle SmartLink C (Cliente) (en el caso de SmartLink Diag.)
Se puede utilizar si los usuarios necesitan asistencia técnica remota de técnicos maestros.
En este modo, no se comunica con la herramienta de diagnóstico, pero necesita trabajar
junto con el módulo SmartLink de la herramienta de diagnóstico. La herramienta de
diagnóstico se utiliza principalmente para emitir solicitudes de diagnóstico remotas, y el
dongle SmartLink C V2.0 está conectado a red para recibir y ejecutar comandos desde el
SmartLink B (Business) remoto.
Puerto DC-IN
(Consulta "* Advertencia".)
Puerto de E/S de datos
(Conecte el cable de datos.)
*Durante el diagnóstico de SmartLink,
especialmente durante la programación remota en
línea, se recomienda que la batería del vehículo
esté conectada a una fuente de alimentación de
carga. Si lo hace, puede evitar que el vehículo se
quede sin energía y no pueda arrancar debido al
largo tiempo de diagnóstico.
Conocimiento de Dongle SmartLink C V2.0
Funciona como un dispositivo VCI
Herramienta de
Diagnóstico
WiFi/BT/
(Usando la función USB
"Diagnosticar" )
Herramienta de
Diagnóstico
(Usando la función
"SmartLink")
DLC del Vehículo
Cable de diagnóstico
DLC del Vehículo
Cable de diagnóstico
Internet
