O SmartLink C V2.0 dongle pode funcionar como um dispositivo VCI (Interface de
comunicação do veículo), juntamente com a ferramenta de diagnóstico específica
da LAUNCH, ou como um dispositivo do Cliente de SmartLink, solicitando
assistência técnica dum técnico mestre (SmartLink B).

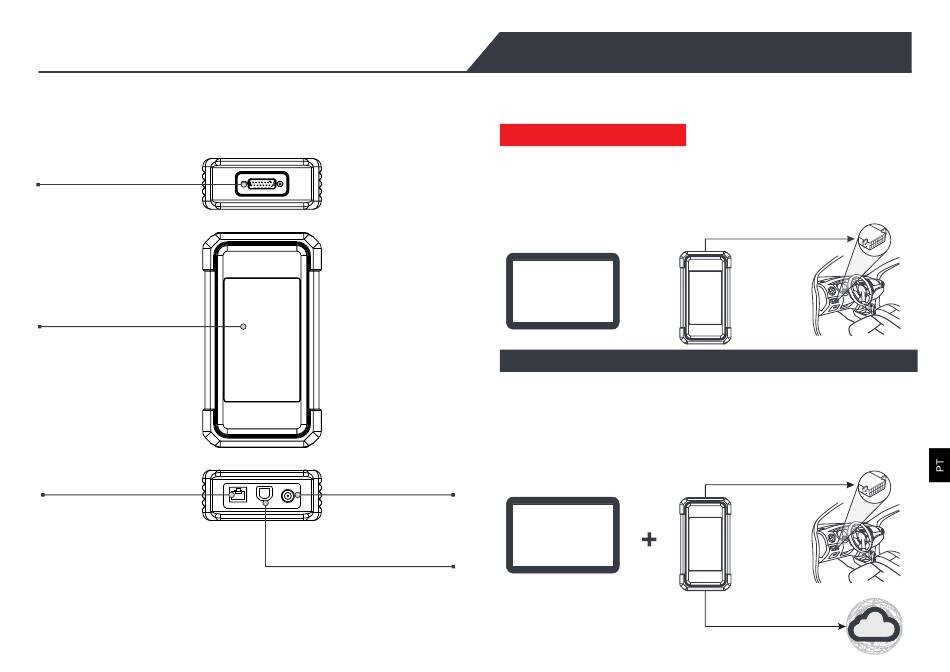

Conector de diagnóstico DB-15
Tela sensível ao toque
de 3,97 polegadas
Porta de LAN / WAN
(Conecta o cabo cruzado. Aplicado
somente no modo "SmartLink".)
*Aviso: O dongle SmartLink C V2.0 obtém energia através do DLC do veículo através do conector
de diagnóstico DB-15.
NÃO conecte a porta DC-IN a uma fonte de alimentação DC externa quando o dongle SmartLink
C V2.0 estiver conectado corretamente ao veículo. Nenhuma responsabilidade pode ser assumida
por qualquer dano ou perda causada como resultado de não seguir estritamente o método acima.
Conhecimento de SmartLink C V2.0 Dongle
O SmartLink C V2.0 dongle pode ser aplicado nas seguintes situações (*Para outro cenário de
aplicação, consulte o Manual do Usuário):
.
1
Neste modo, ele precisa trabalhar em conjunto com o módulo de diagnosticar da
ferramenta de diagnóstico, que é usado para obter os dados do veículo, e depois enviá-
los para a ferramenta de diagnóstico para análise via comunicação de WiFi / BT / USB (*O
método de comunicação disponível depende do hardware da ferramenta de diagnóstico).
2. Trabalhe como um SmartLink C dongle (Cliente) (no caso do SmartLink Diag.)
Pode ser usado se os usuários precisarem de assistência técnica remota de técnicos
mestres. Neste modo, ele não se comunica com a ferramenta de diagnóstico, mas precisa
trabalhar em conjunto com o módulo SmartLink da ferramenta de diagnóstico. A
ferramenta de diagnóstico é usada principalmente para emitir solicitações de diagnóstico
remoto e o SmartLink C dongle é conectado em rede para receber e executar comandos do
SmartLink B (Negócio) remoto.
Porta DC-IN
(Consulte "* Aviso".)
Porta de I/O de dados
(Conecta o cabo de dados.)
*Observações: Durante o diagnóstico de
SmartLink, especialmente durante a
programação remota online, é recomendado
que a bateria do veículo seja conectada a uma
fonte de alimentação de carga. Isso pode evitar
que o veículo fique sem energia e falhe ao dar a
partida devido ao longo tempo de diagnóstico.
Funciona como um dispositivo VCI
Ferramenta de
diagnóstico
WiFi/BT/
(Usando a função USB
"Diagnosticar")
Ferramenta de
diagnóstico
(Usando a função
"SmartLink")
DLC do veículo
Cabo de diagnóstico
DLC do veículo
Cabo de diagnóstico
Internet
